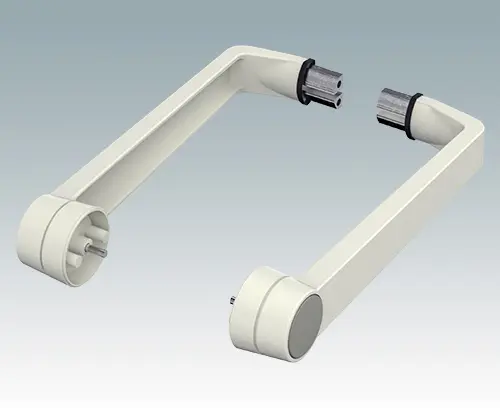

A9300014

Griffbügel Seitenteile

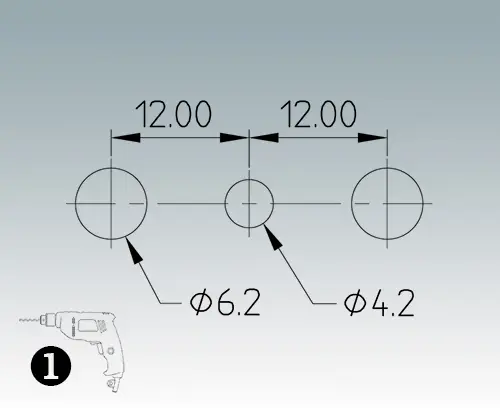

Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang

2 Seitenteile (RAL 9002), 2 Druckknopf (RAL 7032), 2 Befestigungsschrauben

2D PDF Zeichnung
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für A9300014

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Systemkomponenten zum Komplettieren

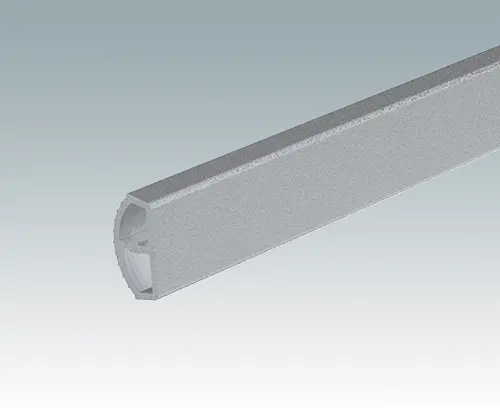

M50930-xxx Griffprofil, RAL 9006

M50930-xxx

Griffprofil, RAL 9006

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50930-324, der Griff ist in RAL 9006 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50930-324.5, wobei der Griff in RAL 9006 lackiert ist.

Lieferumfang Griffprofil

M50930-xxx

Griffprofil, RAL 9006
Produkt Ihrem Warenkorb hinzugefügt

Weißaluminium RAL 9006

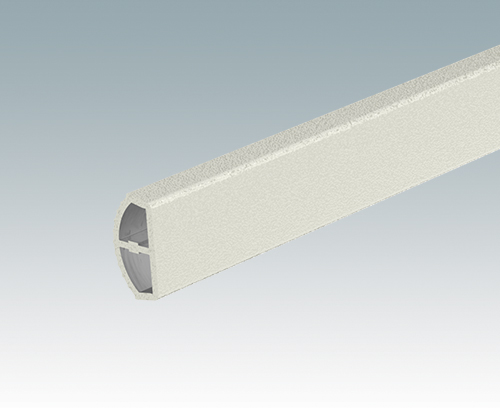

M50937-xxx Griffprofil, RAL 9002

M50937-xxx

Griffprofil, RAL 9002

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50937-324, der Griff ist in RAL 9002 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50937-324.5, wobei der Griff in RAL 9002 lackiert ist.

Lieferumfang Griffprofil

M50937-xxx

Griffprofil, RAL 9002
Produkt Ihrem Warenkorb hinzugefügt

Grauweiß RAL 9002
Material

Farbe
Grauweiß RAL 9002,
kieselgrau RAL 7032
Standards
REACH konform
RoHS konform

Katalogseiten

Zeichnungen

3D-Modelle

Gewicht/1 Stück
0,68 kg
Warentarifnummer
(METCASE Produkt)
79070000
Herstellungsland
UK
