Leiterkarten-Montagezubehör

  • Universal-Zubehör zur Montage von Leiterkarten in alle Gehäuse
  • Leiterplatten-Abstandshalter, M3, Kunststoff, 10 mm hoch
  • Leiterkartenführungen zum Einrasten für 1,6 mm dicke Leiterkarten


  • Auswahl alle Artikel
  • Dokumente
NEUHEIT
Ansicht

M5600001  Auf Merkliste setzen
Leiterkarten Montage-Set

PA 6
schwarz RAL 9005

M5700202  Auf Merkliste setzen
Kartenführung, 216mm

PA 6/6 (UL 94 V-2)
weiß

M5700203  Auf Merkliste setzen
Kartenführung, 102mm

PA 6/6 (UL 94 V-2)
weiß

M6490010  Auf Merkliste setzen
Kartenführung, 102mm

PA 6/6 (UL 94 V-0)
blank
101,6x7,5x3,5mm

M6490020  Auf Merkliste setzen
Kartenführung, 140 mm

PA 6/6 (UL 94 V-0)
blank
139,7x7,5x3,5mm

M5700202

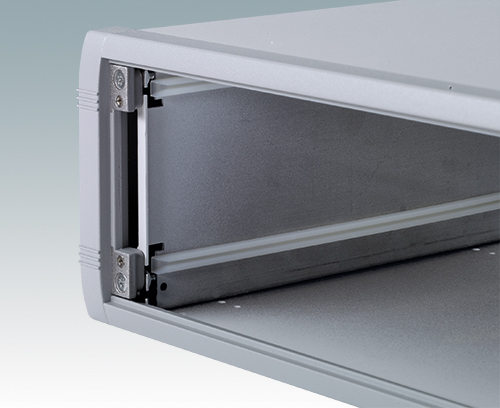

Kartenführung zum Einrasten für 1,6 mm starken Leiterplatinen. Details zu den Ausstanzungen finden Sie in den Zeichnungen. Geeignet für Unimet-Plus-Gehäuse 3/3H/4/4H/5/5H/6/6H.

Hinweis: Unimet-Plus-Gehäuse werden standardmäßig bereits mit 4 Führungen ausgeliefert.

Lieferumfang
1 Kartenführung

M6490010

Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H und SL315S. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R210/R210H 4 5
R212/R212H 4 7
SL212 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9
SL315S 4 9

Lieferumfang
1 Kartenführung

M6490020

Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R107, R107H, R110, SL110 und R110H. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Lieferumfang
1 Kartenführung

M5600001

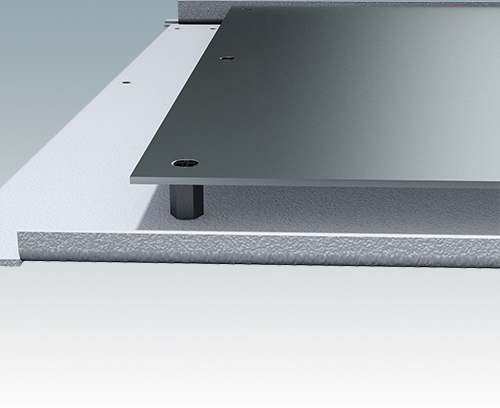

Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Lieferumfang
10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

M5700203

Kartenführung zum Einrasten für 1,6 mm starken Leiterplatinen. Details zu den Ausstanzungen finden Sie in den Zeichnungen. Geeignet für Unimet-Plus-Gehäuse 1/1H/2/2H.

Hinweis: Unimet-Plus-Gehäuse werden standardmäßig bereits mit 4 Führungen ausgeliefert.

Lieferumfang
1 Kartenführung
