19-Zoll-Gehäuse
M6619344
TECHNOMET 19" 3HEx400mm
Modernes und äußerst attraktives 19" Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern (84TE), Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297-1. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben für eine professionelle Aufmachung. Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet.

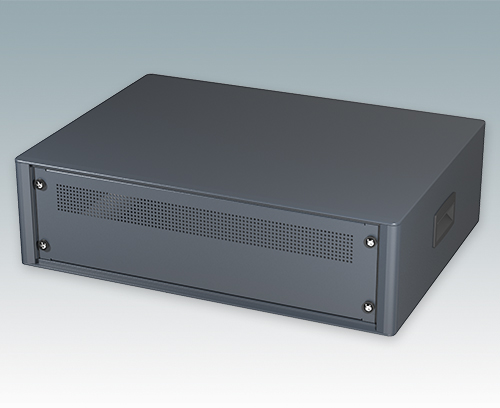

Das Gehäuse verfügt über eine Rückplatte, zwei ABS-Seitengriffe und vier ABS-Füße mit einsteckbare rutschfeste Gummifüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Interne Tragschienen für Baugruppenträger/Chassis.
RC193 mit Seitengriffen
LieferumfangFrontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Seitengriffe (2x), Gehäusefüße (4x), Gummifüße (4x) M3 x 6 mm (2x) M3 x 8 mm (12x), M4 x 16 mm (8x), M4 x 12 mm (x6), Stahl Käfigmutter M6 (4x), M6 x 16 mm und schwarze Kunststoffscheibe (4x). Vormontiert geliefert.
Erstellen Sie Ihr PDF-Datenblatt für M6619344
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör
M5900016
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).
M5900016
19" Montage-Set
M5900018
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm schwarze Schraube und schwarze Kunststoffscheibe (4x).
M5900018
19" Montage-Set
M6019001
Lieferumfang Frontplatte
M6019001
Frontplatte 3HEx19"Matt eloxiert
482,6x3x132,5mm
M6019010
Lieferumfang Frontplatte
M6019010
Frontplatte 1HEx19"Matt eloxiert
482,6x3x43,6mm
M6019011
Ausführung Mit Lüftung
Lieferumfang Frontplatte
M6019011
Frontplatte 1HEx19" mit lüftungMatt eloxiert
482,6x3x43,6mm
REACH konform
RoHS konform
DIN 41494
Katalogseiten
- TECHNOMET 19-Zoll Katalog 4.056 KB
Zeichnungen
- PDF-Format 769 KB
- M6619344.dwg.zip 1.258 KB
- M6619344.dxf.zip 1.258 KB
3D-Modelle
- M6619344.x_t 7.140 KB
- M6619344.stp 9.179 KB
- M6619344.sat 24.683 KB
3D PDF Ansicht (In Acrobat Reader öffnen)
- M6619344.pdf 3.756 KB
(METCASE Produkt)
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
