19-Zoll-Gehäuse
M6619545

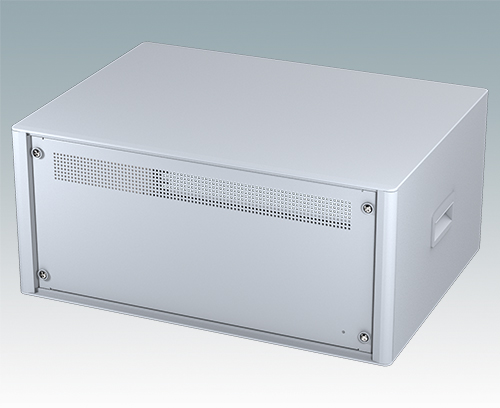

TECHNOMET 19" 5HEx400mm
Modernes und äußerst attraktives 19" Instrumentengehäuse geschaffen zur Aufnahme von Standard-5HE-Baugruppenträgern (84TE), Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297-1. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben für eine professionelle Aufmachung. Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet.
Das Gehäuse verfügt über eine Rückplatte, zwei ABS-Seitengriffe und vier ABS-Füße mit einsteckbare rutschfeste Gummifüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Interne Tragschienen für Baugruppenträger/Chassis. AusführungRC195 mit Seitengriffen
LieferumfangFrontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Seitengriffe (2x), Gehäusefüße (4x), Gummifüße (4x) M3 x 6 mm (2x) M3 x 8 mm (12x), M4 x 16 mm (8x), M4 x 12 mm (x6), Stahl Käfigmutter M6 (4x), M6 x 16 mm und schwarze Kunststoffscheibe (4x). Vormontiert geliefert.
Erstellen Sie Ihr PDF-Datenblatt für M6619545
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör
M6000035
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).
M6000035
19" Montage-Set
M6019010
Lieferumfang Frontplatte
M6019010
Frontplatte 1HEx19"Matt eloxiert
482,6x3x43,6mm
M6019011
Ausführung Mit Lüftung
Lieferumfang Frontplatte
M6019011
Frontplatte 1HEx19" mit lüftungMatt eloxiert
482,6x3x43,6mm
M6019050
Lieferumfang Frontplatte
M6019050
Frontplatte 5HEx19"Matt eloxiert
482,6x3x221,45mm
REACH konform
RoHS konform
DIN 41494
Katalogseiten
- TECHNOMET 19-Zoll Katalog 4.056 KB
Zeichnungen
- M6619545.dwg.zip 1.136 KB
- PDF-Format 709 KB
- M6619545.dxf.zip 1.030 KB
3D-Modelle
- M6619545.stp 9.225 KB
- M6619545.sat 25.074 KB
- M6619545.x_t 7.184 KB
(METCASE Produkt)
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
