Gehäuse für Elektronikinstrumente in benutzerdefinierten Höhen, Breiten und Tiefen

Warum sind einige Gehäuse anpassbarer als andere?

Das Anpassen eines Standardgerätegehäuses ist bei weitem der schnellste, einfachste und kostengünstigste Weg, um das gewünschte Produktgehäuse zu erhalten. Einige Gehäuse sind jedoch anpassbarer als andere. Und das ist wichtig – denn ein einfacher Design-Touch kann den Unterschied zu Ihrem fertigen Produkt ausmachen.

Alle sechs unserer Tischgerätegehäusemodelle sind in benutzerdefinierten Breiten erhältlich. Und alle außer einem (UNIDESK mit schräger Front) sind in kundenspezifischen Tiefen erhältlich. Aber bis vor kurzem waren nur zwei in Sonderhöhen erhältlich: TECHNOMET und UNICASE.

Das hat sich geändert. Jetzt sind zwei weitere Modelle – UNIMET und UNIMET-PLUS – auch in Sonderhöhen erhältlich. Damit bieten vier unserer sechs Gerätegehäuse-Modelle jetzt Sondergrößen in allen drei Dimensionen: TECHNOMET, UNICASE, UNIMET UND UNIMET-PLUS.

Warum sind einige Gehäuse in benutzerdefinierten Höhen erhältlich, andere jedoch nicht? Die Antwort ist einfach: Es dreht sich alles um die Blenden. Das Design einer Front-/Rückblende – oder ob sie überhaupt eine hat – bestimmt, wie einfach es ist, dieses Gehäuse in einer benutzerdefinierten Größe herzustellen.

Wie sich Blenden auf die benutzerdefinierten Größenoptionen von Gehäusen auswirken

METCASE-Gehäuse werden aus Aluminiumblech hergestellt, sodass die Designs leicht geändert werden können. Aber die Blenden sind aus Metalldruckguss gefertigt. Dies ist nicht so einfach zu ändern, da jedes Mal, wenn ein Kunde eine neue maßgeschneiderte Lünettengröße angibt, neue Werkzeuge erforderlich sind.

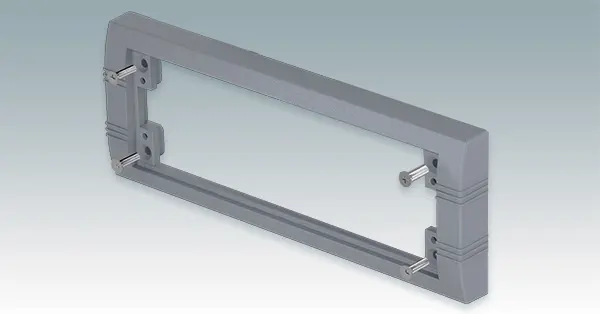

Druckguss einer Lünette in einem Stück und Sie sind auf eine Größe beschränkt: keine benutzerdefinierten Höhen, keine benutzerdefinierten Breiten. Stellen Sie die Blende jedoch in vier Teilen her – zwei vertikale Druckgussprofile und zwei horizontale Strangpressprofile, und Sie können das Gehäuse jetzt in nicht standardmäßigen Breiten anbieten.

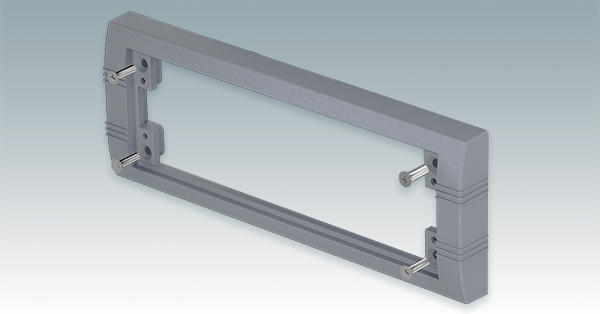

Und jetzt haben wir die Designs von UNIMET und UNIMET-PLUS aktualisiert, um diesen Prozess noch weiter voranzutreiben. Wie das fortschrittliche TECHNOMET verfügen sie jetzt über achtteilige Blenden – vier druckgegossene Ecken und vier extrudierte Profile, die sowohl individuelle Höhen als auch Breiten ermöglichen.

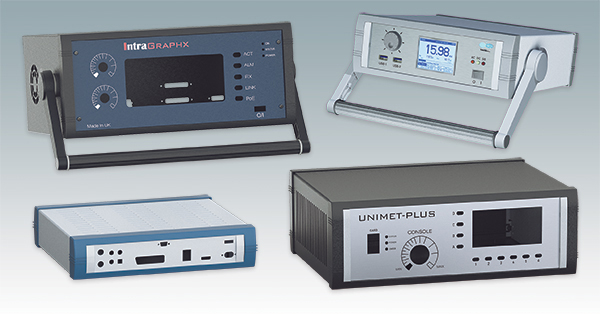

Neue verbesserte UNIMET und UNIMET-PLUS

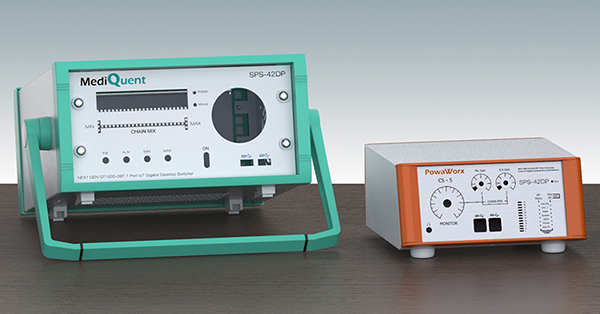

UNIMET und UNIMET-PLUS waren aufgrund ihrer intelligenten Designmerkmale schon immer beliebte Tisch- und tragbare Gerätegehäuse. Beide verfügen über optionale Kipp-/Schwenk-Tragegriffe, die gleichzeitig als Schreibtischständer dienen. Diese Griffe passen sich schrittweise an, sodass Benutzer den perfekten Winkel für die Anzeige des Displays eines Instruments und die Bedienung der Bedienelemente auswählen können.

Zu den weiteren gemeinsamen Merkmalen beider Modelle gehört eine abnehmbare Rückwand, die zum Schutz von Anschlüssen und Schaltern versenkt ist. Vier rutschfeste Gummifüße sind serienmäßig im Lieferumfang enthalten; Sie können auch ABS-Neigefüße (Zubehör) angeben – eine nützliche Option, um den Betrachtungswinkel anzupassen, wenn Sie sich nicht für den Tragegriff entscheiden. Die Standardfarbgebung beider Modelle ist eine Kombination aus Lichtgrau (RAL 7035) und Fenstergrau (RAL 7040). Beide Modelle sind in sechs Größen erhältlich. Alle Gehäuse werden komplett montiert geliefert. Frontblenden sind als Zubehör erhältlich.

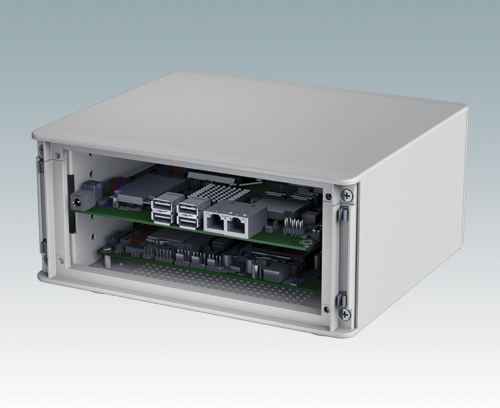

Was sind also angesichts all dieser Ähnlichkeiten zwischen den beiden Modellen die Unterschiede? Die erste und wichtigste ist, wie die Leiterplatten montiert werden. UNIMET hat im Sockel Befestigungslöcher für PCB-Säulen; UNIMET-PLUS verfügt über vier Führungsschienen, mit denen Sie Leiterplatten schnell und einfach ein- und ausschieben können, was die Installationszeit verkürzt.

UNIMET >>

UNIMET-PLUS >>

Andere Instrumentengehäuse

TECHNOMET

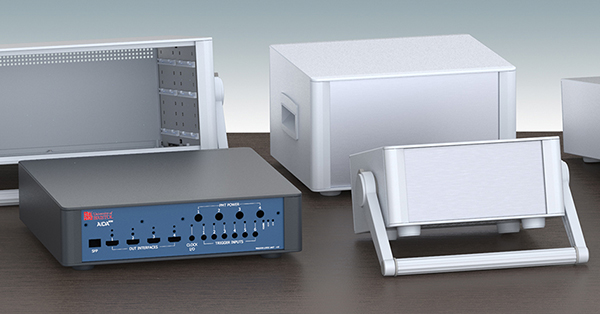

Die fortschrittlichsten Premium-Instrumentierungsgehäuse von METCASE. Das moderne, stimmige Design zeichnet sich durch bündige Front- und Rückblenden, feinere Konstruktionstoleranzen und keine sichtbaren Befestigungsschrauben aus. Leiterplatten können auf Säulen montiert oder auf Einrastführungen in drei, fünf, sieben oder neun Positionen ein- und ausgeschoben werden. Versionen mit schräger Front sind erhältlich.

TECHNOMET >>

UNICASE

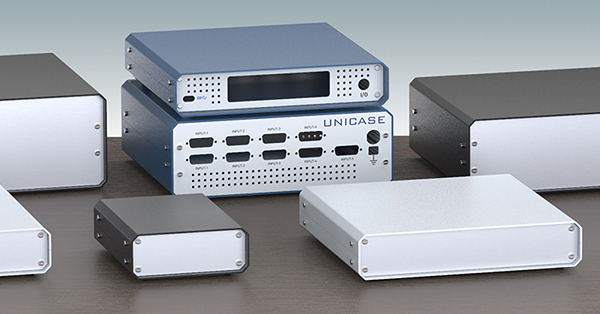

Smart, einfach und schnell aufzubauen. Erhältlich in 10 Standardgrößen und in kundenspezifischen Höhen, Breiten und Tiefen. Das interne Chassis ist für einen schnellen Zugriff auf die Elektronik abnehmbar. Zu den jüngsten Updates gehört ein neues Montagewerkzeug (Zubehör) zur schnellen Positionierung von Mutternhaltern in den Extrusionsprofilen – für noch schnellere Installationen.

UNICASE >>

MINIMET

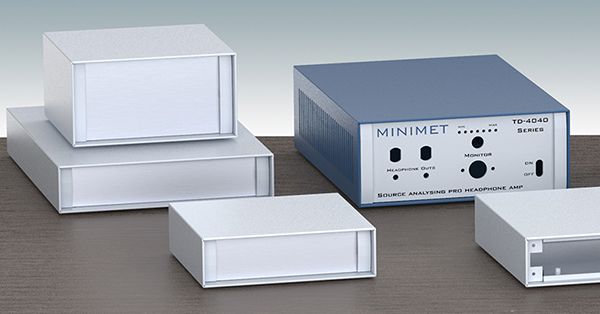

Gehäuse für kleine Desktop- und tragbare Elektronik. Stilvoll und leicht. Wählen Sie aus zwei Frontplatteneinbautiefen (8 mm oder 14 mm). Erhältlich in acht Standardgrößen sowie benutzerdefinierten Breiten und Tiefen.

MINIMET >>

UNIDESK

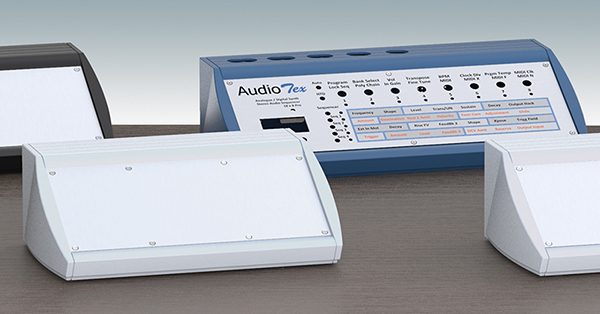

Moderne Gehäuse mit schräger Frontplatte. Ergonomisches Aluminiumgehäuse für Tisch- und Wandmontageelektronik. Wählen Sie aus drei Standardgrößen oder geben Sie benutzerdefinierte Breiten an. Die Frontplatte (Zubehör) ist versenkt zur Aufnahme einer Folientastatur.

UNIDESK >>

Spezifizieren Sie kundenspezifische Gehäuse für elektronische Instrumente – bearbeitet, bedruckt, PCB-fähig

Beschleunigen Sie Ihre Produktionszeit und verbessern Sie die Leistung, indem Sie Ihre Gehäuse nach Maß bestellen. Sie können direkt von Ihrem Wareneingang in Ihre Produktionslinie gehen. Neben kundenspezifischen Größen und Frontplatten umfassen unsere kundenspezifischen Dienstleistungen:

• CNC Stanzen, Abkanten, Fräsen, Bohren und Gewindeschneiden
• Befestigungen und Einsätze
• Malerei und Veredelung
• Digitaldruck von Legenden, Logos und Grafiken in Fotoqualität.

Kundenspezifische-Gehäuse >>
