SECHS GUTE GRÜNDE, SICH FÜR EIN TOWER-GEHÄUSE FÜR IHRE ELEKTRONIK ZU ENTSCHEIDEN

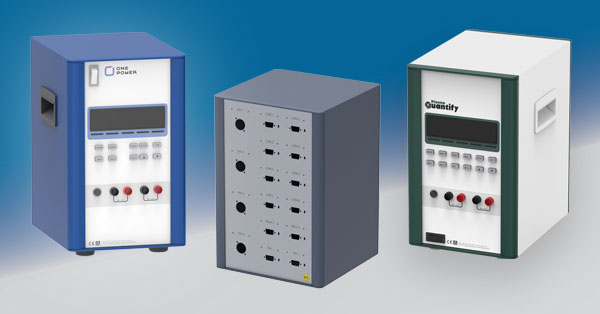

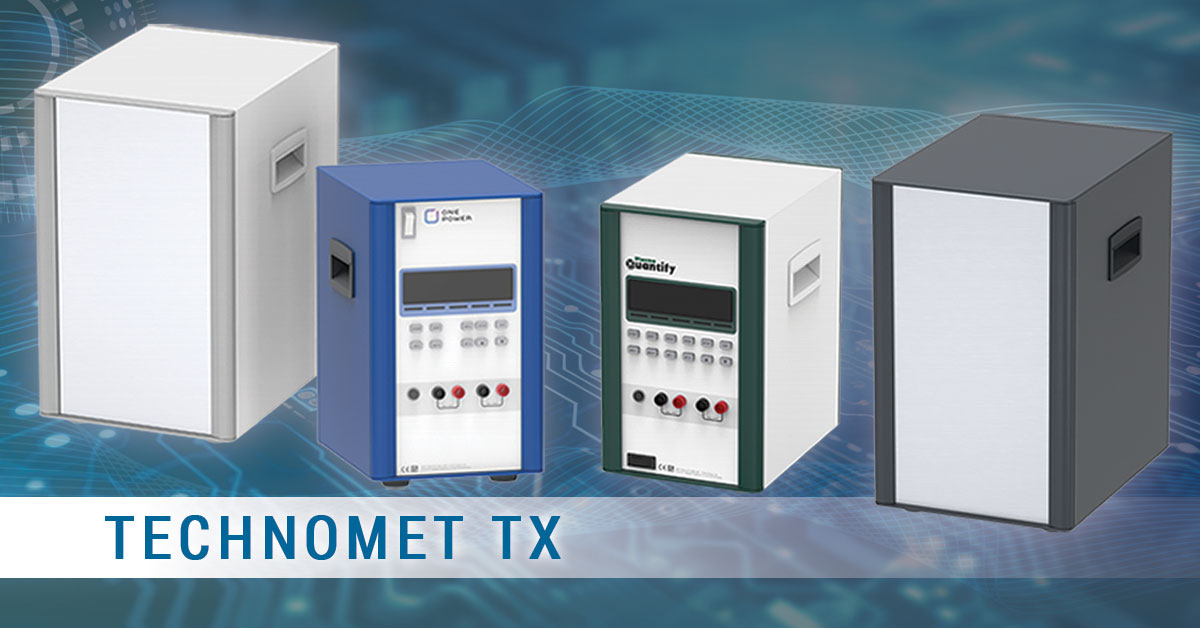

TECHNOMET TX-Gehäuse im Tower-Stil

WIE EIN TOWER-GEHÄUSE IHNEN HELFEN KANN

Die neuen TECHNOMET TX Tower-Gehäuse lösen viele Herausforderungen im Elektronikdesign. Der zusätzliche Platz ist ein offensichtlicher Vorteil – insbesondere bei kompakter Stellfläche –, aber es gibt noch weitere Vorteile. Hier sind sechs gute Gründe für ein Tower-Gehäuse…

1. MEHR PLATZ, GERINGERER STANDARD

Dieser Vorteil liegt auf der Hand, bedarf aber einer genaueren Betrachtung. Bemerkenswert ist, dass selbst der größte TECHNOMET TX Tower nur eine Stellfläche von 220 mm Breite und 300 mm Tiefe hat. Das entspricht praktisch der Größe eines A4-Blattes. Und dennoch bietet der größte neue TX mit einer Höhe von 350 mm, 37,50 % mehr Platz als der bisher größte TECHNOMET.

2. VERBESSERTES WÄRMEMANAGEMENT

Es mag widersprüchlich erscheinen, aber hohe Gehäuse können die Temperatur effizienter regulieren. Man könnte meinen, breitere, flachere Gehäuse würden Wärme besser abgeben. Und genau das trifft auf Systeme zu, die auf Wärmeleitung oder externe Kühlkörper angewiesen sind – insbesondere bei Lüftern oder gutem Wärmekontakt mit einer wärmeableitenden Oberfläche.

In passiven Konvektionssystemen hingegen leiten hohe Gehäuse die Wärme aufgrund des verbesserten natürlichen Luftstroms von unten nach oben in der Regel schneller ab. Sie nutzen die natürliche Konvektion optimal und sparen so potenziell Energie, die sonst für den Betrieb von Lüftern benötigt würde.

Darüber hinaus erleichtern Tower-Gehäuse die Schaffung von Luftstromzonen oder Wärmekammern, die sich ideal zur Isolierung wärmeerzeugender Komponenten (wie Netzteilen und CPUs) von temperaturempfindlicheren Komponenten eignen. Dies verbessert die Gesamtzuverlässigkeit des Geräts und/oder Systems.

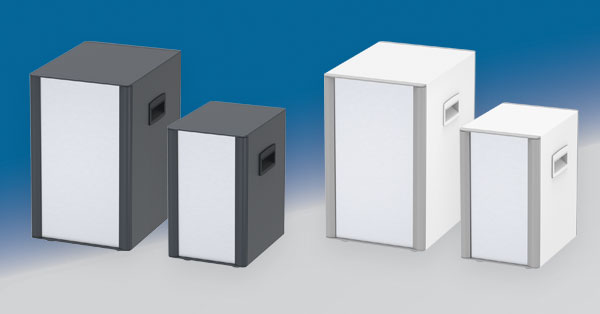

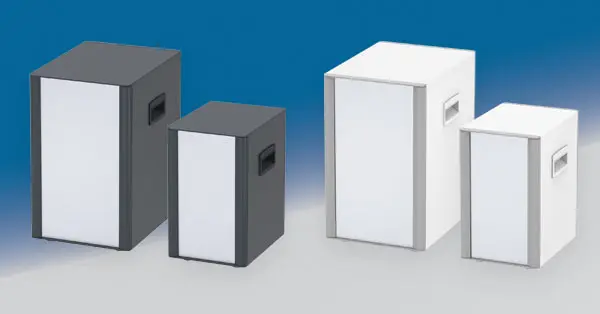

TECHNOMET TX-Gehäuse im Tower-Stil

3. LEICHTE ZUGÄNGLICHKEIT

Vertikale Stapelung ermöglicht Ihnen den Zugriff auf Komponenten, Anschlüsse und Steckverbinder ohne vollständige Demontage. Der Zugang hat bei jedem TECHNOMET-Gehäuse stets Priorität. Durch Entfernen der Vorder- oder Rückseite können Sie Leiterplatten in Führungsschienen herausziehen oder eine an den Montagestützen im Sockel befestigte Platine abschrauben.

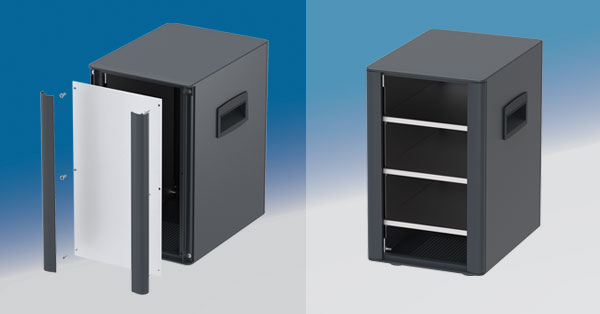

Das Mehrfach-Design des hohen TECHNOMET TX ermöglicht Ihnen die Sicht und Inspektion von mehr Komponenten. Anstelle von Leiterplattenführungsschienen verfügt das TX über Fachböden (Zubehör). Jedes TX kann mit bis zu drei oder vier Einschüben ausgestattet werden, je nach gewünschter Größe: 175 x 240 x 280 mm oder 220 x 300 x 350 mm.

4. EFFIZIENTES KABELMANAGEMENT

Die Verkabelung lässt sich in einer vertikalen Struktur einfacher verlegen, da Schwerkraft und natürliche Verlegungswege vorteilhaft sind. Tower-Gehäuse eignen sich außerdem besser für rückseitige oder untere E/A-Panels und mehrlagige Kabelbäume.

Das Layout eines Tower-Gehäuses ermöglicht die vertikale Segmentierung von Kabeln nach Funktion. Zum Beispiel:

  • untere Ebene – Stromeingangs- und Netzverkabelung
  • mittlere Ebene – Signalverarbeitungs- und Steuerungsverkabelung
  • obere Ebene – Daten- oder E/A-Schnittstellenverkabelung.

Diese logische Trennung trägt dazu bei, Signalstörungen zu vermeiden und erleichtert die Identifizierung und Verlegung von Kabeln ohne Überlappung. Die Verkabelung kann direkt zwischen den Komponenten verlaufen. Auf verschiedenen Ebenen mit minimalem Biegen oder Umwegen. Die Kabellängen werden reduziert – Widerstand und Signalverlust werden minimiert. Möglicherweise können auch einige Verbindungspunkte eliminiert werden, was die Zuverlässigkeit erhöht.

5. VERBESSERTE ERGONOMIE

Auf einer Werkbank oder in einer Desktop-Laborumgebung ermöglicht ein vertikales Gehäuse Displays, Anzeigen oder Benutzeroberflächen auf Augenhöhe. Dadurch muss sich der Benutzer weniger beugen oder bücken, insbesondere im Sitzen.

Es verbessert die Sichtbarkeit und den Benutzerkomfort bei längerer Nutzung und erleichtert so die Zugänglichkeit für Echtzeitüberwachung oder -anpassungen. Dies ist besonders wertvoll in Testumgebungen, F&E-Laboren oder Kontrollräumen, in denen Ingenieure und Techniker häufig mit dem Gerät interagieren.

6. SKALIERBARKEIT

Skalierbarkeit ist einer der praktischsten und wertvollsten Vorteile von Tower-Gehäusen. Ihr vertikales Format ermöglicht Systemerweiterungen, modulares Design und Zukunftssicherheit – alles wichtige Überlegungen für Ingenieure, OEMs und F&E-Teams, die elektronische Systeme entwickeln, die sich voraussichtlich weiterentwickeln werden.

Das vertikale Format eines Tower-Gehäuses bietet Spielraum für zukünftige Upgrades sind möglich, egal ob Sie zusätzliche Leiterplatten oder Steuerkarten, Signalaufbereitungsmodule, zusätzliche Netzteile, E/A-Anschlüsse oder -Anschlüsse, Kühlsysteme oder Lüfter hinzufügen. Erweiterungen erfordern keinen zusätzlichen Platz auf dem Schreibtisch oder im Schrank, sondern lediglich die Planung des vertikalen Wachstums im Inneren: Sie müssen bei der Auswahl des Gehäuses etwas Spielraum einplanen.

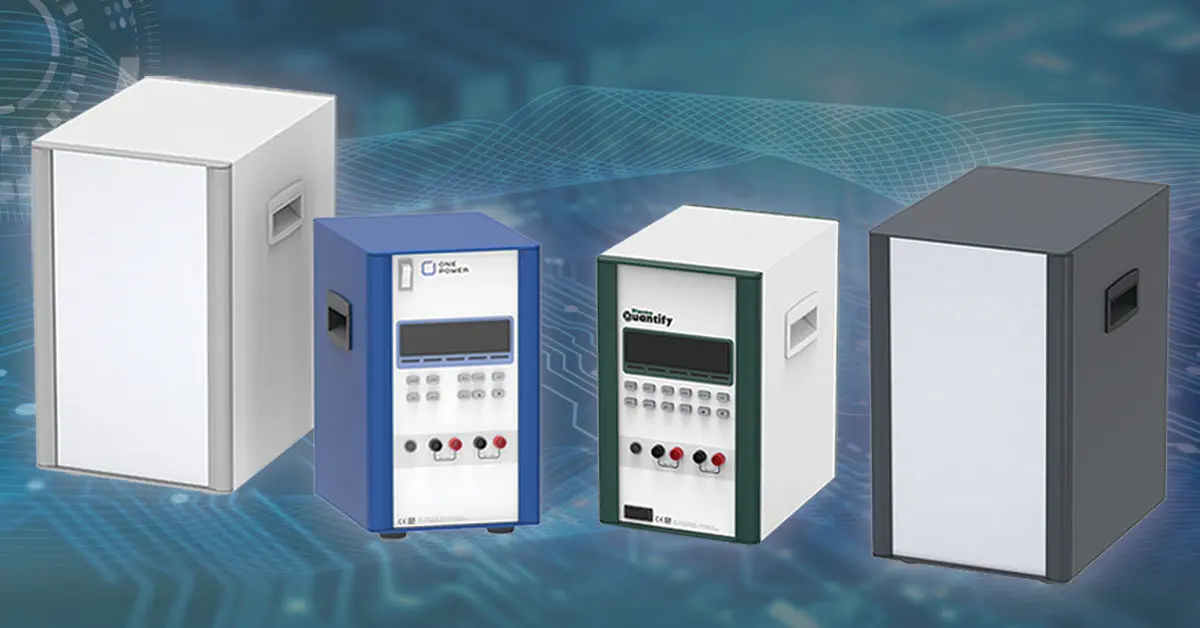

TECHNOMET TX-Gehäuse im Tower-Stil

WARUM TECHNOMET TX FÜR TOWER-GEHÄUSE?

TECHNOMET ist unsere Premium-Serie von Aluminium-Instrumentengehäusen. Ihre elegante Ästhetik unterstreicht die hohe Qualität Ihrer fortschrittlichen Elektronik. TECHNOMET besticht durch ein modernes, stimmiges Design ohne sichtbare Befestigungsschrauben. Die Front- und Rückrahmen aus Druckguss schließen bündig mit dem Gehäuse ab und sorgen für ein harmonisches Erscheinungsbild.

Die neue TX-Variante ist die neueste Ergänzung der TECHNOMET-Reihe. Standardmäßig sind Lüftungsöffnungen im Boden und in der Rückwand sowie M4-Erdungsanschlüsse an allen Platten vorhanden. Jedes Gehäuse verfügt außerdem über seitliche Griffe und rutschfeste ABS-Füße. Die Frontplatte ist separat als Zubehör erhältlich.

TECHNOMET-Instrumentengehäuse ansehen >>

TECHNOMET TX-Gehäuse im Tower-Stil

SPEZIALISIERT VOLLSTÄNDIG ANGEPASSTE ELEKTRONIKGEHÄUSE

TECHNOMET TX kann – wie alle METCASE-Gehäuse – vollständig kundenspezifisch und einbaufertig für Ihre Elektronik geliefert werden. Diese kundenspezifisch gefertigten und mit Ihrem Markennamen versehenen Gehäuse können direkt von Ihrem Wareneingang in Ihre Produktion gehen.

Dank unseres intelligenten Designs lassen sich unsere Gehäuse auch in kleinen Stückzahlen problemlos anpassen. Das macht sie zur idealen Wahl für Nischenanwendungen wie hochspezialisierte Messtechnik. Zu den kundenspezifischen Dienstleistungen gehören maßgeschneiderte Größen, kundenspezifische Frontplatten, CNC-Bearbeitung (Stanzen, Biegen, Fräsen, Bohren und Gewindeschneiden), Befestigungen und Einsätze, Pulverbeschichtung, Nasslackierung sowie der Digitaldruck von Beschriftungen, Logos und Grafiken in Fotoqualität.

Alle kundenspezifischen Arbeiten werden intern durchgeführt, um höchste Qualität und umfassende Verantwortlichkeit zu gewährleisten. Das spart Ihnen Zeit und Geld. Und es schont die Umwelt, da die Gehäuse nicht zwischen verschiedenen Lieferanten transportiert werden müssen.

Sehen Sie sich unsere Änderungsdienste an >>
