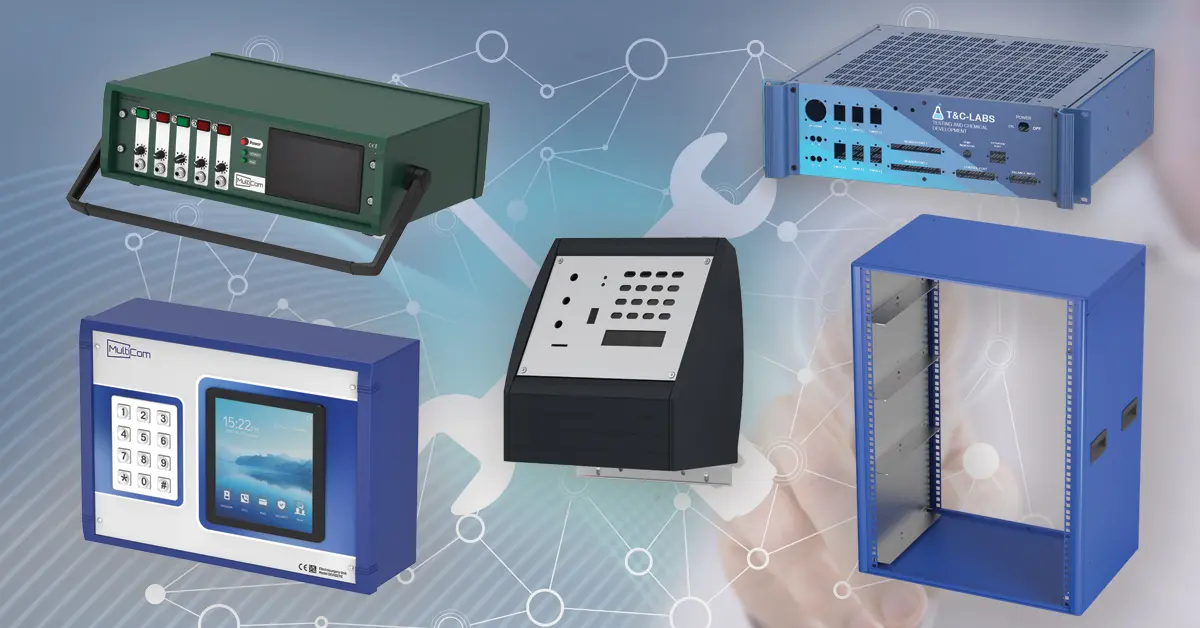

WAS SOLLTEN SIE FRAGEN, BEVOR SIE EIN ELEKTRONIKGEHÄUSE AUS ALUMINIUM SPEZIFIZIEREN?

LÖSEN SIE IHRE DESIGNHERAUSFORDERUNGEN

Die Auswahl des richtigen Metallgehäuses für Ihre Elektronik erfordert die Beantwortung einiger grundlegender Fragen. Viele betreffen Erdung, Kühlung, Oberflächenbehandlung und (wenig überraschend) das Budget. Hier finden Sie Antworten auf einige der am häufigsten gestellten Fragen…

WIE KANN ICH DIE KOSTEN EINES GEHÄUSES REDUZIEREN?

Die Auswahl eines Standardgehäuses mit anschließender Anpassung ist die schnelle und kostengünstige Alternative zu einem komplett maßgefertigten Gehäuse. Durch die Vereinfachung der Geometrie und die Standardisierung von Funktionen lassen sich Kosten senken, ohne die Leistung zu beeinträchtigen.

Maximieren Sie Ihre Einsparungen, indem Sie uns so früh wie möglich im Designprozess konsultieren. Kleine Änderungen in der Anfangsphase können die Komplexität reduzieren und Ihnen Geld sparen. Gehäuse, die aus ein oder zwei einfachen Faltteilen bestehen, sind in der Regel kostengünstiger als komplexere Konstruktionen. Das Vermeiden enger Biegeradien, gegeneinanderliegender Faltungen und geringer Flanschhöhen ermöglicht eine schnellere Formgebung. Die Ausrichtung der Biegungen an Standardwerkzeugen anstatt der Verwendung spezieller Stempel senkt ebenfalls die Kosten.

Auch die Wahl der richtigen Oberflächenbehandlung ist wichtig. Anodisieren und Pulverbeschichten sind hinsichtlich Kosten und Leistung nicht austauschbar. Fragen Sie uns daher, wie Sie die Kosten senken können, ohne Kompromisse bei der Qualität einzugehen.

SIND KUNDENSPEZIFISCHE 19"-ALUMINIUMGEHÄUSE TEUER?

Nicht unbedingt. Unsere vielseitigsten 19"-Rackgehäuse (COMBIMET) sind sogar unsere kostengünstigsten. Wie gelingt uns das? Die Antwort liegt im intelligenten Design. COMBIMET wurde für eine schnelle und kostengünstige Anpassung entwickelt: Das hilft, die Kosten niedrig zu halten.

Da die Produktpalette so groß ist und so viele Formen, Größen und Konfigurationen standardmäßig verfügbar sind, ist nur wenig Anpassung nötig. Modifikationen können auf ein Minimum beschränkt werden. So erhalten Sie ein hochwertiges, „elektronikfertiges“ Gehäuse, das direkt vom Wareneingang in Ihre Produktionslinie gehen kann. Und das alles zu einem angenehm günstigen Preis.

WIE ERDE ICH EIN ELEKTRONIKGEHÄUSE AUS METALL?

Für maximale Zuverlässigkeit empfehlen wir selbstsichernde Edelstahlschrauben. Sie sind robust und gewährleisten eine gute Erdung über lange Zeit. Verwenden Sie einen separaten Schutzleiterbolzen (PE-Bolzen) – einen selbstsichernden Edelstahlbolzen oder eine Mutter am primären Chassis. Viele METCASE-Gehäuse verfügen standardmäßig über Erdungsbolzen an jeder Frontplatte.

Edelstahl eignet sich am besten für die Einsätze, da er robust ist und Temperaturschwankungen sowie Vibrationen widersteht. Achten Sie auf einen guten Metall-zu-Metall-Kontakt zwischen dem Einsatz und dem Aluminiumsubstrat. Der Einsatz muss auf blankem Aluminium montiert werden, wobei der Kontaktbereich beim Lackieren abgedeckt wird. Das Selbstklemmverfahren ist hier von Vorteil, da es das Aluminium durch Kaltverpressung in die Verzahnung des Einsatzes presst und so eine gasdichte Verbindung schafft, die dauerhaft stabil ist und deutlich besser als ein Gewindeloch oder eine lose Mutter.

Alle ankommenden Schutzleiter sollten mit einem gecrimpten Ringkabelschuh angeschlossen werden, der mit einer Edelstahlmutter und einer gezahnten/Sternscheibe auf der Leiterseite am Erdungsbolzen befestigt wird, um den Kontaktdruck aufrechtzuerhalten und eventuell vorhandene Oxidschichten zu entfernen.

SIND BELÜFTETE RACK-GEHÄUSE ZUR WÄRMEABFUHR AUSREICHEND?

Manchmal. Bei energiesparenden oder konvektionsfreundlichen Designs kann ein gut belüftetes Gehäuse leiser und zuverlässiger sein als ein aktiv gekühltes – dies hängt jedoch von der Elektronik ab. Das thermische Problem muss genau quantifiziert werden. Sich ohne gründliche Analyse auf die Belüftung zu verlassen, ist ein häufiger Fehler bei der Entwicklung von Rack-Geräten.

Lüftungsschlitze ermöglichen natürliche Konvektion: Warme Luft steigt auf und entweicht, während kühlere Luft von unten nachströmt. Drei Bedingungen müssen jedoch erfüllt sein:

• Die Gesamtwärmelast muss gering sein.
• Es muss ein freier vertikaler Luftstrom vorhanden sein.
• Der Druckabfall an den Lüftungsschlitzen muss gering sein.

In der Praxis führt ein gefertigtes Aluminiumgehäuse mit kleiner Belüftungsfläche durch natürliche Konvektion nur wenige zehn Watt ab, ohne dass die Innentemperatur übermäßig ansteigt. Darüber hinaus steigt die Temperatur rapide und nichtlinear an.

Lüftungsschlitze allein reichen möglicherweise nicht aus, insbesondere wenn Leiterplatten, Kabelbäume und Subchassis die Konvektion behindern. Lüfter, Gebläse oder Lüftereinschübe können erforderlich werden – und das Gehäuse muss einen kontrollierten Luftstrom ermöglichen, anstatt lediglich Wärme abzuführen.

WELCHE OBERFLÄCHE IST DIE BESTE FÜR ALUMINIUM-ELEKTRONIKGEHÄUSE?

Wir empfehlen fein strukturierte Pulverlackierungen. Sie sind strapazierfähig, kratzen nicht so leicht und sehen schick aus. Besonders strapazierfähiger Pulverlack mit feiner Struktur sorgt für ein noch langlebigeres Finish. Wir haben eine große Auswahl dieser Farben auf Lager, wobei für Sonderfarben aus unserer vorrätigen Farbliste kein Aufpreis berechnet wird.

SIND ALUMINIUMGEHÄUSE FÜR DISPLAY-MONTIERTE ELEKTRONIK GEEIGNET?

Ja, sie sind ideal. Wir haben viele 19-Zoll-Desktop-/tragbare, wand- und VESA-montierte Aluminiumgehäuse, die eine Displaymontage ermöglichen. Zu den Lösungen gehören integrierte Metallhalterungen für die bündige Montage. Gewindeabstandshalter und Montageplatten sind ebenfalls beliebt.

Mechanisch gesehen bietet gefaltetes Aluminiumblech einen starken Vorteil im Verhältnis von Steifigkeit zu Gewicht. Die Falten leisten den größten Teil der Strukturarbeit – selbst relativ dünnes Material kann bei richtiger Geometrie sehr steif sein. Auch hinsichtlich der Wärmeleitung und des EMV-Schutzes bietet Aluminium Vorteile.
