Instrumet 19-Zoll-Gehäuse für tragbare Elektronik

Instrumet 19-Zoll Gehäuse

September 2009

Moderne Gehäuse für 3U-Baugruppenträger, Chassis und Frontplatten.

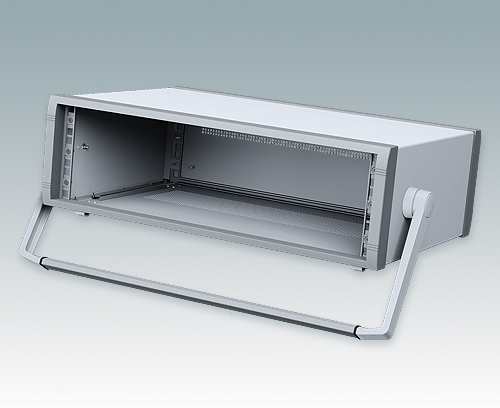

METCASE hat das 19-Zoll-Koffer-Sortiment von INSTRUMET um neue tragbare Modelle erweitert, die über einen starken Neigungs- und Schwenk-Tragegriff aus Metall verfügen. Zu den typischen Anwendungen gehören mobile Test- und Messgeräte, Datenerfassungssysteme, medizinische Geräte, Laborsysteme und vieles mehr.

Die 19-Zoll-Instrumentengehäuse von INSTRUMET entsprechen den DIN- und IEC-Normen für voll- und halbbreite 19-Zoll-Geräte. Die Gehäuse akzeptieren Standard-3U-Baugruppenträger und Chassis. Die neuen tragbaren Modelle sind in drei Standardgrößen erhältlich: 3U x 10,5 "x 350 mm, 3U x 19" x 350 mm und 3U x 19 "x 450 mm und wirken sauber und modern ohne sichtbare Befestigungsschrauben an den Gehäuseplatten . Die Befestigungen sind auf der Unterseite des Gehäuses versteckt.

Die robuste, aber leichte Aluminiumkonstruktion ist ideal für tragbare Elektronik. Jedes Gehäuse besteht aus zwei Frontrahmen aus Druckguss, einer oberen Abdeckung, einer unteren Abdeckung und einer abnehmbaren Rückwand. Die Boden- und Rückwand verfügen über Lüftungsschlitze zur Kühlung. Alle Modelle verfügen über zwei interne Halteschienen, die eine einfache Installation von schweren Baugruppenträgern oder Chassis gewährleisten.

Der Tragegriff ist aus Zinkdruckguss (Seitenarme) und Aluminium (Griffprofil) gefertigt und verfügt über einen 30-Zoll-Druckmechanismus zum Kippen des Geräts auf einem Schreibtisch. Das Gehäuse und die Griffteile sind pulverlackiert in einer modernen Farbkombination aus Witwengrau (RAL 7040) und Hellgrau (RAL 7035)

Die Frontblende verfügt über standardisierte Käfigmutternbefestigungspunkte für die Montage der 19-Zoll-Baugruppenträger, des Chassis oder der Zubehörfront. Die Montagepunkte sind in den Blenden eingelassen, damit die Geräte zurückgesetzt werden können und die Bedienelemente somit vor versehentlichem Betrieb geschützt werden.

Die Aluminiumgehäuse werden komplett montiert geliefert und verfügen über vier geformte rutschfeste Füße. Der Gehäusekörper, die Bodenplatte und die Rückwand sind mit M4 x 10mm Erdungsbolzen für den elektrischen Durchgang versehen. METCASE bietet auch kundenspezifische Gehäuse mit Bearbeitung, Siebdruck und vielem mehr an und bietet ein vollständig fertiges Gehäuse für die elektronischen Komponenten.
