M5113125

MINIMET 2

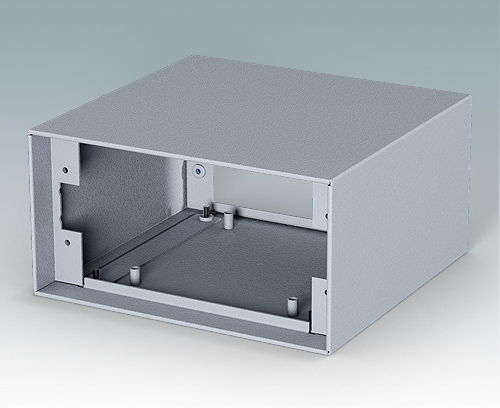

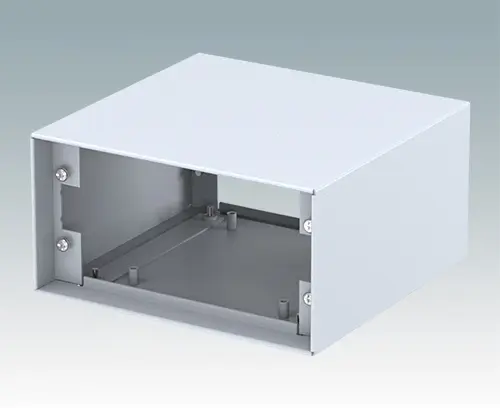

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang

Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

2D PDF Zeichnung
3D PDF Ansicht
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für M5113125

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör

M5100520 Front-/Rückplatten-Set AN (Größe 2 und 4)

M5100520

Front-/Rückplatten-Set AN (Größe 2 und 4) Front-/Rückplatten-Set für MINIMET 2 und 4 (Al. matt eloxiert).

Lieferumfang 1 Platte, 2 aufrastbare ABS Blenden, RAL 7040. Schraube mit dem Gehäuse geliefert.

M5100520

Front-/Rückplatten-Set AN (Größe 2 und 4)
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
129,5x2x65,1mm
M5100525 Front-/Rückplatten PN (Größe 2 und 4)

M5100525

Front-/Rückplatten PN (Größe 2 und 4) Front-/Rückplatten für MINIMET 2 und 4 (Al. Lackierung hellgrau, RAL 7035).

Lieferumfang 1 Platte. Schraube mit dem Gehäuse geliefert.

M5100525

Front-/Rückplatten PN (Größe 2 und 4)
Produkt Ihrem Warenkorb hinzugefügt

Lichtgrau RAL 7035
129,5x1,5x65,1mm
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt

Verzinkt
6mm
Material

Farbe
Lichtgrau RAL 7035
Standards
REACH konform
RoHS konform
Breite
134,5 mm
Tiefe
130 mm
Höhe
70 mm
Platinenlänge Unterteil
106 mm
Platinenbreite Unterteil
88 mm

Katalogseiten

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
0,25 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
UK

Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
