Kleine Instrumentengehäuse
Kundenspezifische AusführungenKonstruktionAusbaubare GrundplatteFrontplatten sind um 8 mm oder 14 mm vertieftFront-/Rückplatten-Set ANFront-/Rückplatten PNKleine Instrumentengehäuse

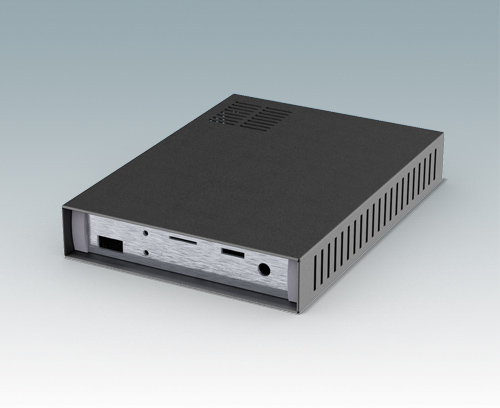

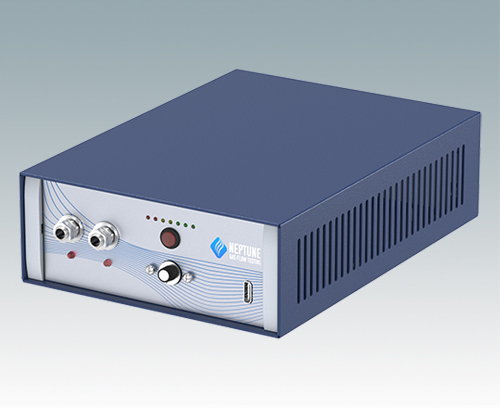

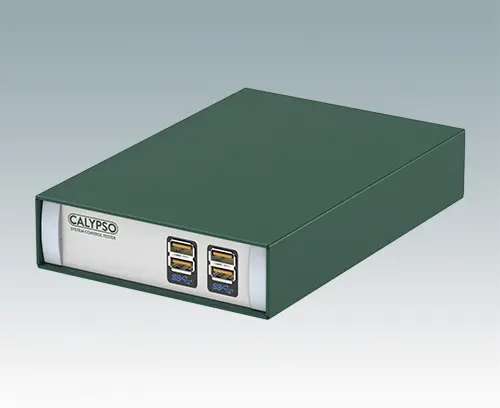

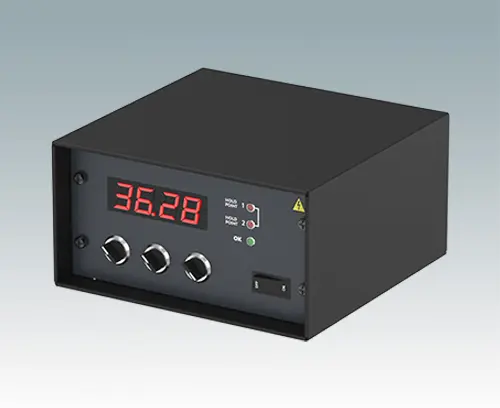

Kundenspezifische Ausführungen – genau nach Ihren Vorgaben

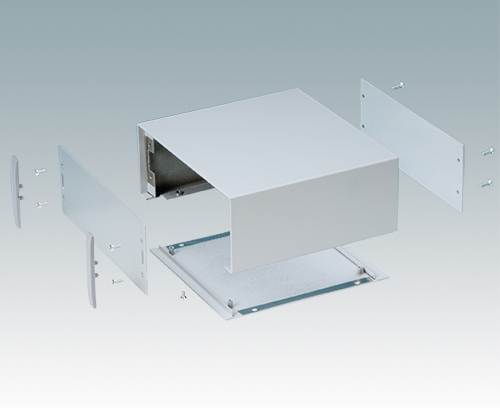

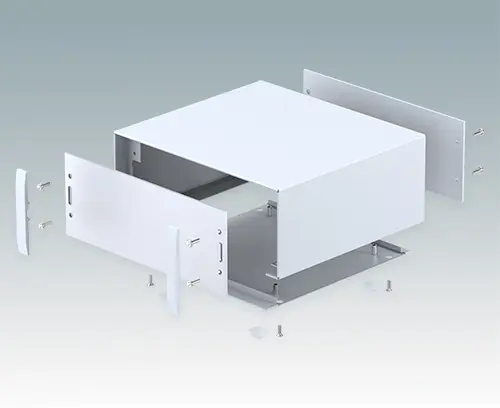

Konstruktion

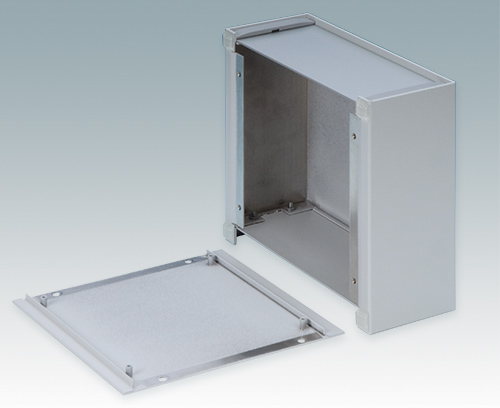

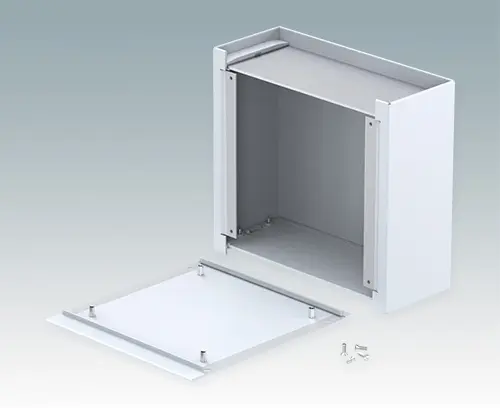

Bodenplatte mit vier vormontierten M3-Leiterkarten-Abstandshaltern

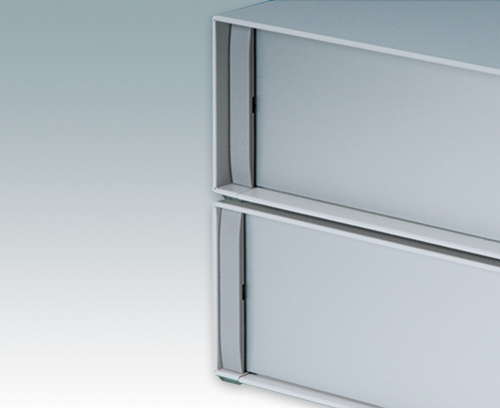

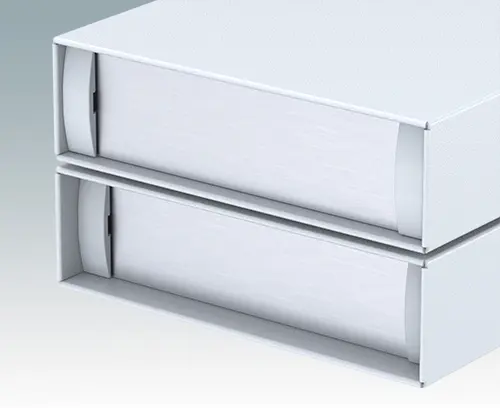

Frontplatten sind um 8 mm oder 14 mm vertieft

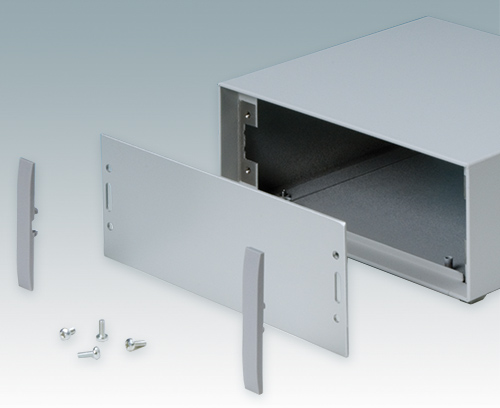

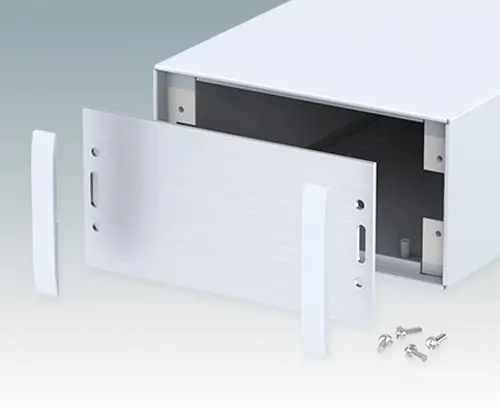

Front-/Rückplatten-Set AN

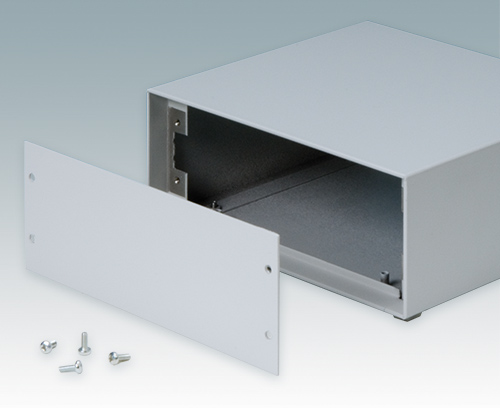

Front-/Rückplatten PN

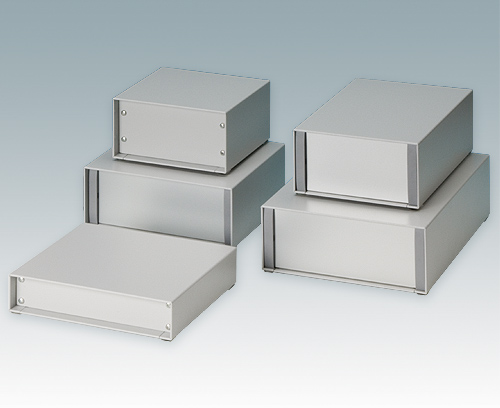

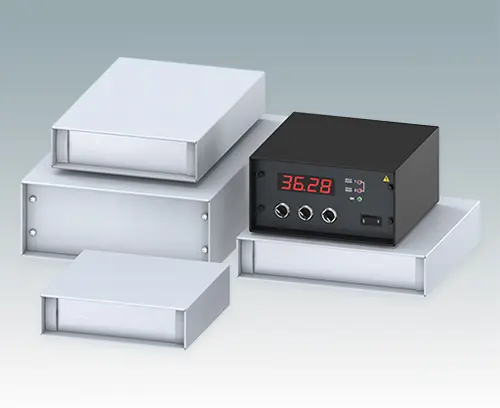

Kleine Instrumentengehäuse

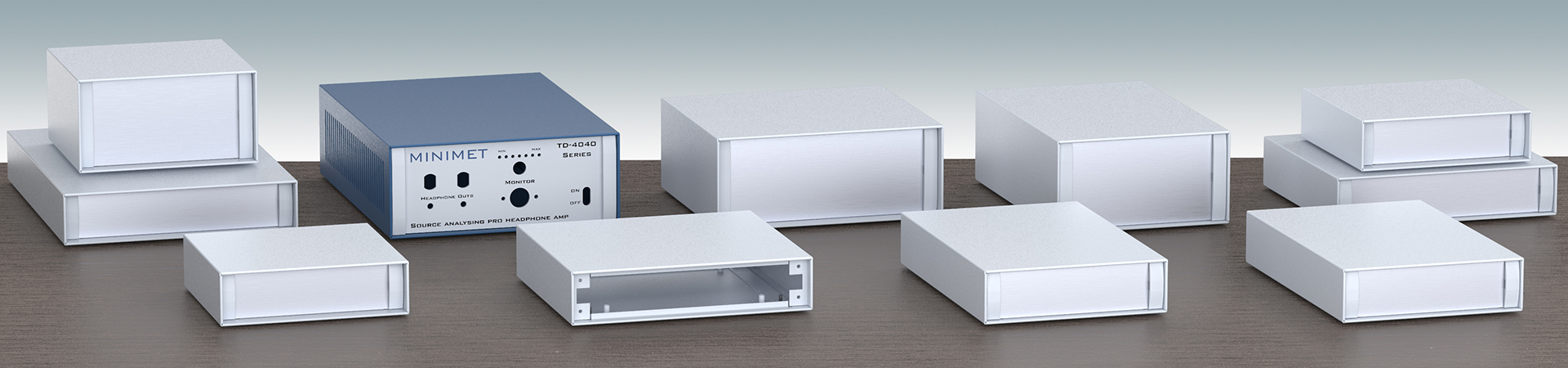

Minimet

Für kleine Elektronik – tragbare oder Tischanwendungen

  • Kompakte Instrumentengehäuse aus Aluminium, in acht Standardgrößen
  • Attraktives, leichtes und vielseitiges Design, einfache und schnelle Montage
  • Abnehmbare Bodenplatte mit vier vormontierten M3-Leiterkarten-Abstandshaltern zum Einschrauben
  • Zubehör: eloxierte Frontplatten/Rückplatten und lackierte Frontplatten/Rückplatten
  • Frontplatten sind um 8 mm oder 14 mm vertieft
  • Vier selbsthaftende, rutschhemmende Füße im Lieferumfang enthalten

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

Applikationen

Medizinische Geräte und Gesundheitsgeräte, Test- und Messgeräte, industrielle Steuerungen, Peripheriegeräte und Schnittstellen, Schaltkästen, Kommunikations- und Laborgeräte.


  • Video



  • Auswahl alle Artikel
  • Dokumente
NEUHEIT
Ansicht

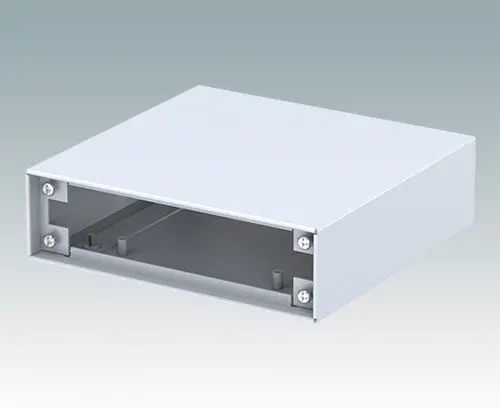

M5113115  Auf Merkliste setzen
MINIMET 1

Aluminium
Hellgrau RAL 7035
134,5x130x38,5mm

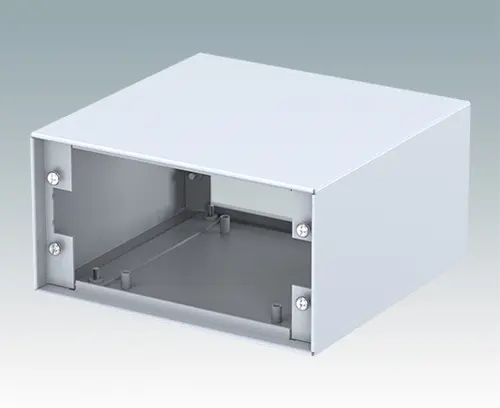

M5113125  Auf Merkliste setzen
MINIMET 2

Aluminium
Hellgrau RAL 7035
134,5x130x70mm

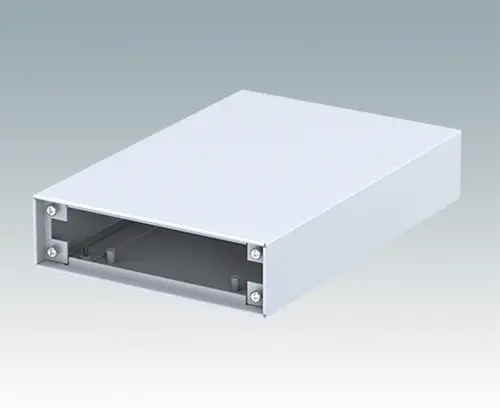

M5113215  Auf Merkliste setzen
MINIMET 3

Aluminium
Hellgrau RAL 7035
134,5x200x38,5mm

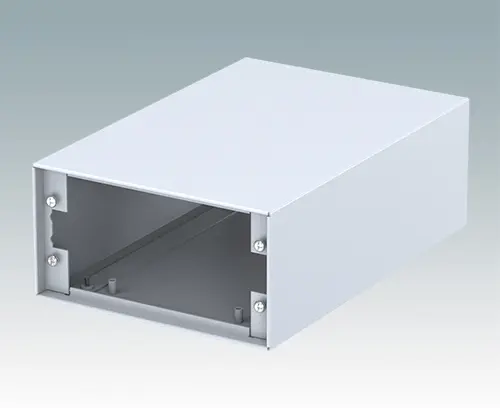

M5113225  Auf Merkliste setzen
MINIMET 4

Aluminium
Hellgrau RAL 7035
134,5x200x70mm

M5117115  Auf Merkliste setzen
MINIMET 5

Aluminium
Hellgrau RAL 7035
174,5x160x38,5mm

M5117125  Auf Merkliste setzen
MINIMET 6

Aluminium
Hellgrau RAL 7035
174,5x160x70mm

M5117215  Auf Merkliste setzen
MINIMET 7

Aluminium
Hellgrau RAL 7035
174,5x240x38,5mm

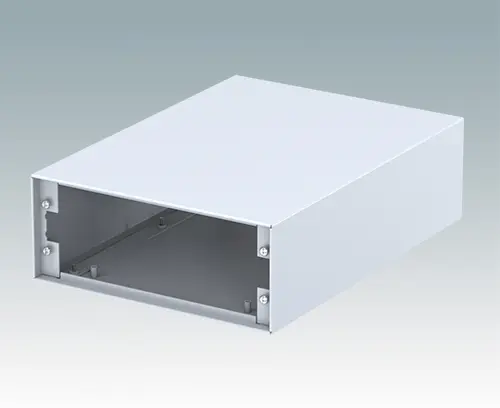

M5117225  Auf Merkliste setzen
MINIMET 8

Aluminium
Hellgrau RAL 7035
174,5x240x70mm

Zubehör

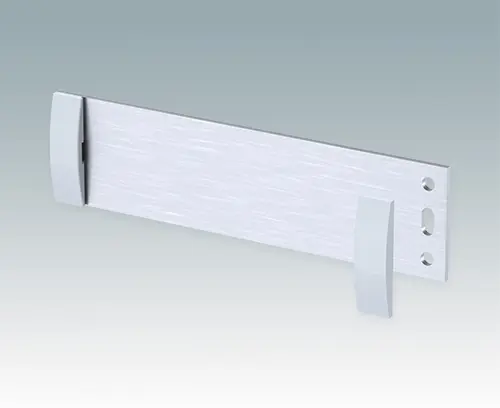

M5100510  Auf Merkliste setzen
Front-/Rückplatten-Set AN (Größe 1 und 3)

Aluminium
Matt eloxiert
129,5x2x33,6mm

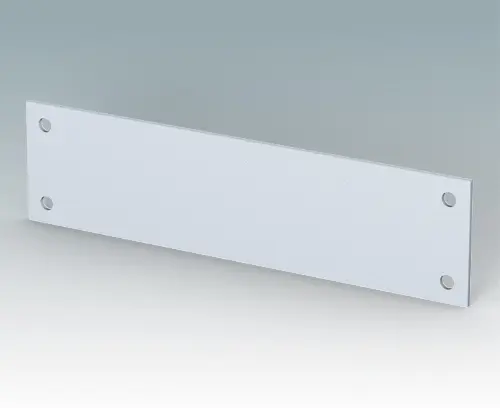

M5100515  Auf Merkliste setzen
Front-/Rückplatten PN (Größe 1 und 3)

Aluminium
Hellgrau RAL 7035
129,5x1,5x33,6mm

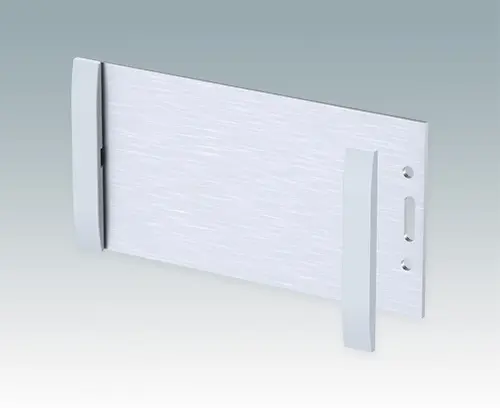

M5100520  Auf Merkliste setzen
Front-/Rückplatten-Set AN (Größe 2 und 4)

Aluminium
Matt eloxiert
129,5x2x65,1mm

M5100525  Auf Merkliste setzen
Front-/Rückplatten PN (Größe 2 und 4)

Aluminium
Hellgrau RAL 7035
129,5x1,5x65,1mm

M5100550  Auf Merkliste setzen
Front-/Rückplatten-Set AN (Größe 5 und 7)

Aluminium
Matt eloxiert
169,5x2x33,6mm

M5100555  Auf Merkliste setzen
Front-/Rückplatten PN (Größe 5 und 7)

Aluminium
Hellgrau RAL 7035
169,5x1,5x33,6mm

M5100560  Auf Merkliste setzen
Front-/Rückplatten-Set AN (Größe 6 und 8)

Aluminium
Matt eloxiert
169,5x2x65,1mm

M5100565  Auf Merkliste setzen
Front-/Rückplatten PN (Größe 6 und 8)

Aluminium
Hellgrau RAL 7035
169,5x1,5x65,1mm

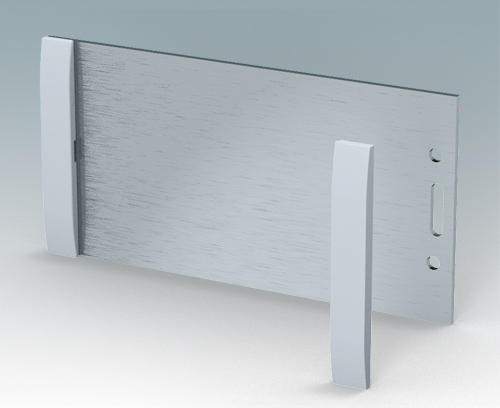

M5100520

Front-/Rückplatten-Set für MINIMET 2 und 4 (Al. matt eloxiert).

Lieferumfang
1 Platte, 2 aufrastbare ABS Blenden, RAL 7040. Schraube mit dem Gehäuse geliefert.

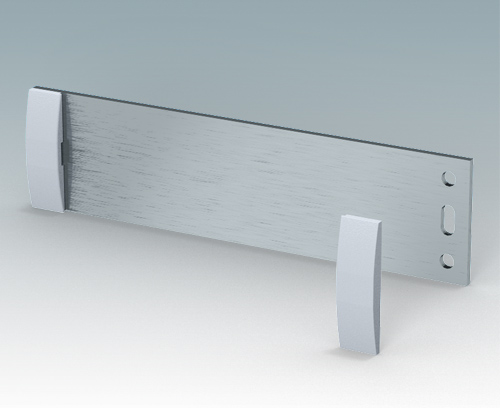

M5100510

Front-/Rückplatten-Set für MINIMET 1 und 3 (Al. matt eloxiert).

Lieferumfang
1 Platte, 2 aufrastbare ABS Blenden, RAL 7040. Schraube mit dem Gehäuse geliefert.

M5113215

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

M5117115

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

M5113125

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

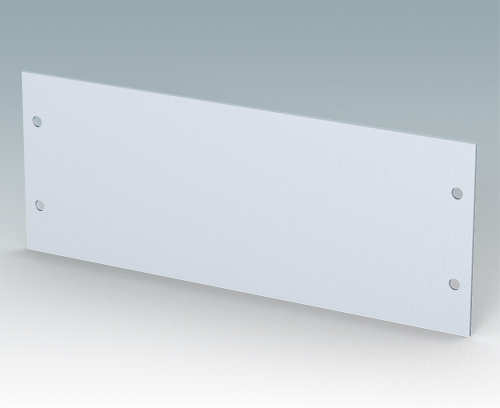

M5100565

Front-/Rückplatten für MINIMET 6 und 8 (Al. Lackierung hellgrau, RAL 7035).

Lieferumfang
1 Platte. Schraube mit dem Gehäuse geliefert.

M5117125

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

M5100515

Front-/Rückplatten für MINIMET 1 und 3 (Al. Lackierung hellgrau, RAL 7035).

Lieferumfang
1 Platte. Schraube mit dem Gehäuse geliefert.

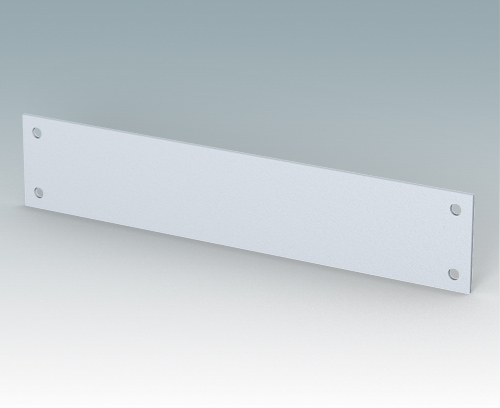

M5100555

Front-/Rückplatten für MINIMET 5 und 7 (Al. Lackierung hellgrau, RAL 7035).

Lieferumfang
1 Platte. Schraube mit dem Gehäuse geliefert.

M5117225

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

M5117215

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

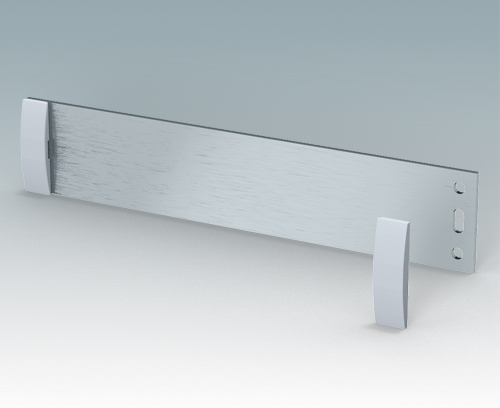

M5100550

Front-/Rückplatten-Set für MINIMET 5 und 7 (Al. matt eloxiert).

Lieferumfang
1 Platte, 2 aufrastbare ABS Blenden, RAL 7040. Schraube mit dem Gehäuse geliefert.

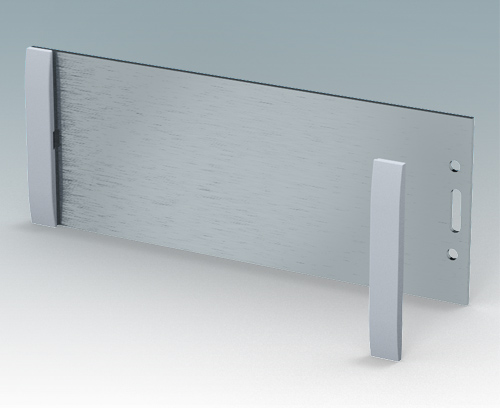

M5100560

Front-/Rückplatten-Set für MINIMET 6 und 8 (Al. matt eloxiert).

Lieferumfang
1 Platte, 2 aufrastbare ABS Blenden, RAL 7040. Schraube mit dem Gehäuse geliefert.

M5113115

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

M5113225

Moderne Instrumentengehäuse für Desktop- und portable Anwendungen. Die gefalzten Oberteile und Bodenplatten aus Aluminium werden unsichtbar von der Gehäuseunterseite montiert. Der Front und Rückplattenbereich ist um 8 bzw. 14 mm zurückversetzt. Front- und Rückplatten als Zubehör erhältlich.

Lieferumfang
Deckplatte, Bodenplatte, M3 x 6 mm (4x), M3 x 8 mm (8x), Gummifuß (4x).

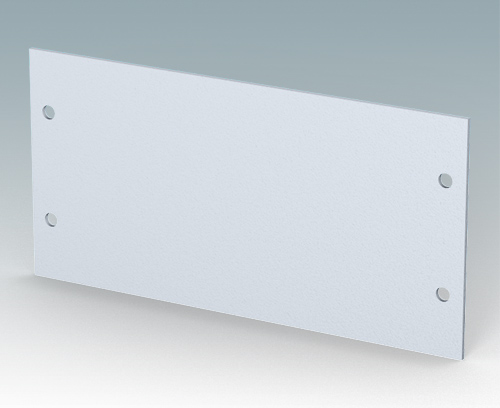

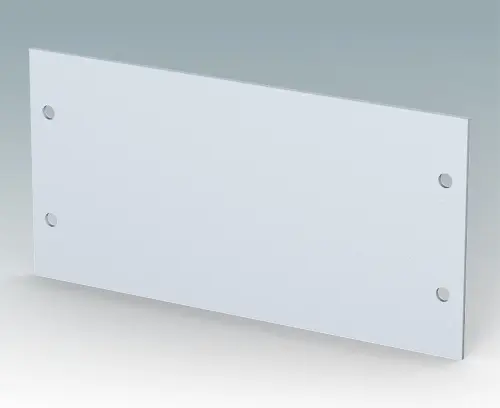

M5100525

Front-/Rückplatten für MINIMET 2 und 4 (Al. Lackierung hellgrau, RAL 7035).

Lieferumfang
1 Platte. Schraube mit dem Gehäuse geliefert.
