Große Auswahl an Gewindeeinsätzen, Bolzen, Abstandshaltern, Erdungspunkten usw. anbringen.
Unsere modernen automatisierten Kuvertiermaschinen sorgen für die genaue Passung der Gewindeeinsätze.Die Platte befindet sich genau an der Maschine und der Einsatz wird automatisch in Position eingesetzt.Der Einsatz wird dann von der Maschine in die Platte eingepreßt.M4 Befestigungsbolzen mit bündigem Kopf (1x) + M3 Befestigungssäule mit geschlossenem Ende (2x) auf Platte montiert.M4-Befestigungsmuttern (Unterseite) an der Platte.M3-Befestigungsmuttern (Vorderseite) auf der Platte.Benutzerdefinierte Gehäuseoberseite mit allen erforderlichen Einsätzen.Große Auswahl an Gewindeeinsätzen, Bolzen, Abstandshaltern, Erdungspunkten usw. anbringen.

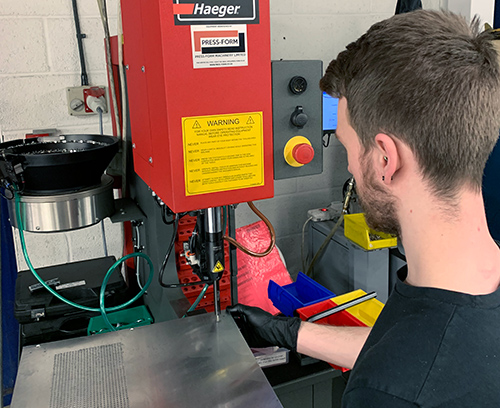

Unsere modernen automatisierten Kuvertiermaschinen sorgen für die genaue Passung der Gewindeeinsätze.

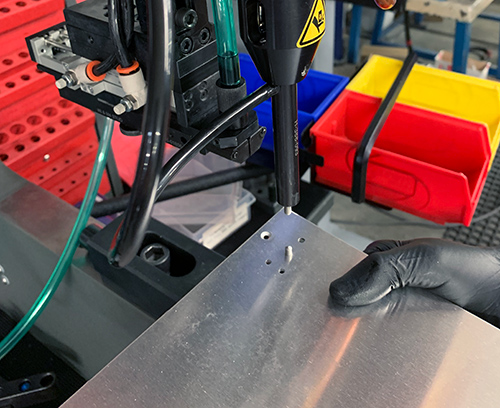

Die Platte befindet sich genau an der Maschine und der Einsatz wird automatisch in Position eingesetzt.

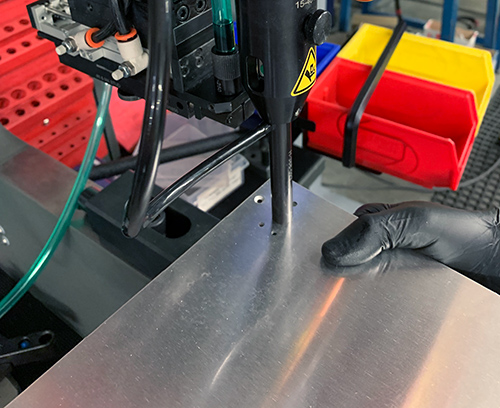

Der Einsatz wird dann von der Maschine in die Platte eingepreßt.

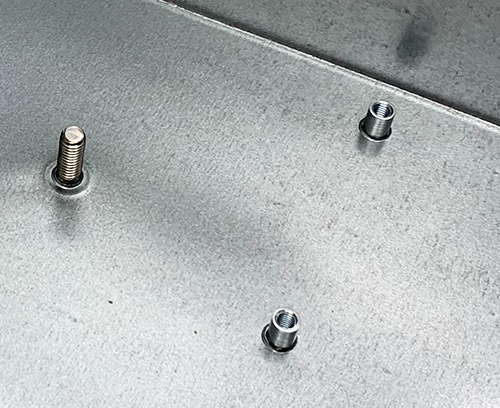

M4 Befestigungsbolzen mit bündigem Kopf (1x) + M3 Befestigungssäule mit geschlossenem Ende (2x) auf Platte montiert.

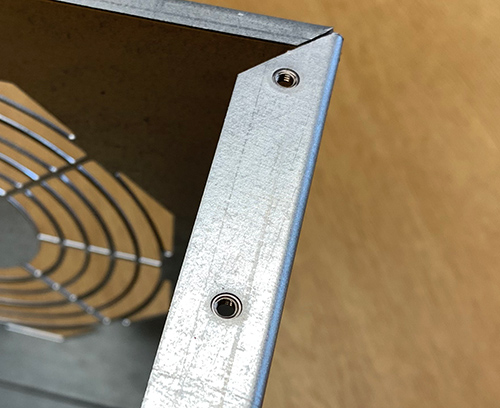

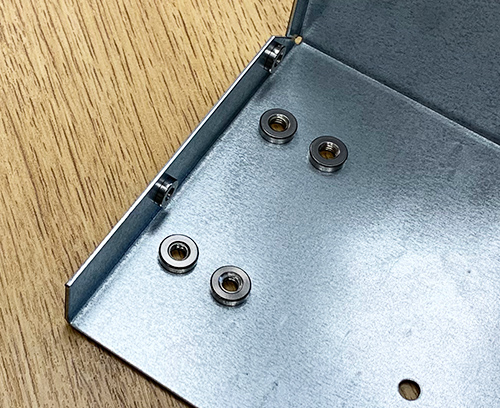

M4-Befestigungsmuttern (Unterseite) an der Platte.
M3-Befestigungsmuttern (Vorderseite) auf der Platte.

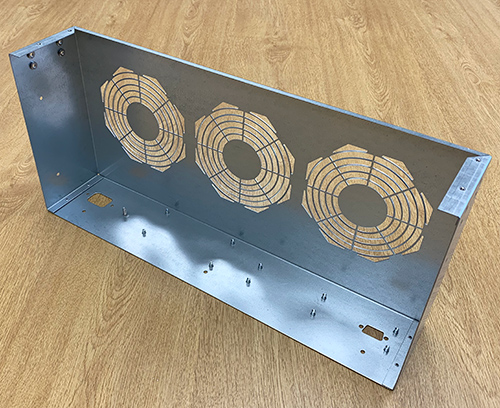

Benutzerdefinierte Gehäuseoberseite mit allen erforderlichen Einsätzen.

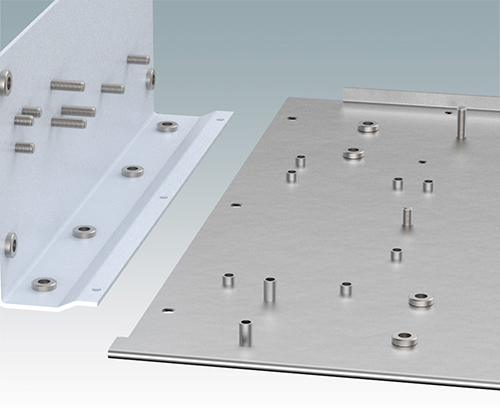

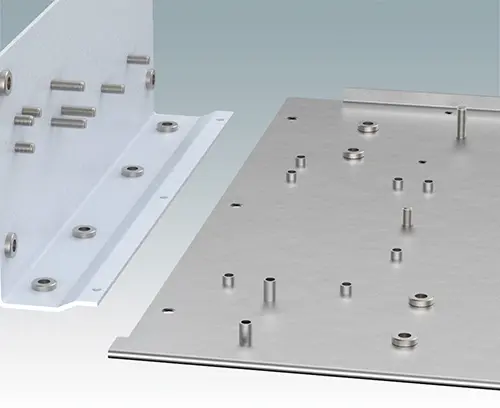

Wir können eine große Auswahl an Gewindeeinsätzen, Bolzen, Abstandshaltern, Erdungspunkten usw. anbringen.

Befestigungselemente und Einsätze für Gehäuse

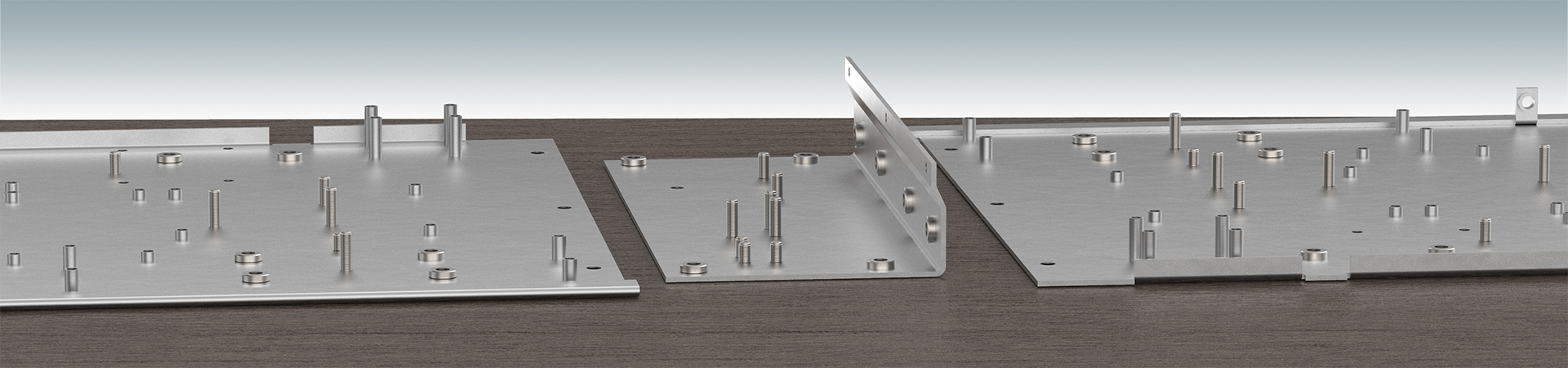

Montage von Befestigungselementen an Frontplatten und Gehäusen

Wir können eine große Auswahl an Befestigungen einschließlich Gewindeeinsätzen und Stehbolzen an Aluminium- und Stahlgehäusedeckeln und -paneelen montieren. Diese können für die Montage von Leiterplatten, Steckverbindern, Steuerungen und elektronischen Baugruppen verwendet werden.

Unten finden Sie eine Liste der von uns verwendeten Standardbefestigungen. Unsere Ingenieure schlagen gerne passende Einsätze und Befestigungen für Ihre Konstruktionsanforderungen vor.

Wir können folgende Elemente anbringen:

  • Metrische Verbindungselemente (auf Anfrage vereinheitlicht)
  • Normalerweise mit M2-, M2.5-, M3-, M4-, M5- und M6-Gewinden
  • Einsätze, Befestigungsmuttern, Bolzen, durchgehende Abstandsbolzen, Blindbolzen
  • PCB-Befestigungssäule, 90 Grad Plattenbefestigungen, Kabelbinderhalter
  • Erdnägel auf Aluminiumplatten und Erdmarkierungen auf Stahlplatten
  • Verdeckte Gewindebolzen für den Kopf, um Zeugen auf der Außenfläche der Platte zu vermeiden
  • Alternativ zu Einsätzen können wir auch Löcher in das Blech machen und das erforderliche Gewinde schneiden

Verwenden Sie das Kontaktformular, oder rufen Sie unsere Vertriebsabteilung an, um weitere Informationen und ein Angebot einzuholen.



  • Auswahl alle Artikel
  • Dokumente
NEUHEIT
Ansicht

M0000700  Auf Merkliste setzen
Befestigungsbolzen mit bündigem Kopf

Stahlmetall

M0000701  Auf Merkliste setzen
Befestigungssäule mit offenem Ende

Stahlmetall

M0000702  Auf Merkliste setzen
Befestigungssäule mit geschlossenem Ende

Stahlmetall

M0000703  Auf Merkliste setzen
Befestigungssäule verdeckter Kopf

Rostfreier Stahl

M0000704  Auf Merkliste setzen
PCB-Befestigungssäule

Stahlmetall

M0000720  Auf Merkliste setzen
Befestigungsmuttern

Stahlmetall

M0000721  Auf Merkliste setzen
90 Grad Plattenbefestigungen

Stahlmetall

M0000730  Auf Merkliste setzen
Kabelbinderhalter

Stahlmetall

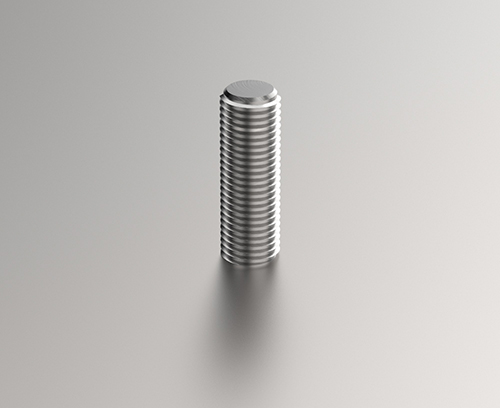

M0000700

Unterputzmontierter Befestigungsbolzen, der in ein Loch in der Platte eingepresst wird.

Fixierfaden Längen (mm)
M2 6, 8, 10, 12, 16, 18, 20
M2.5 6, 8, 10, 12, 15, 18, 20
M3 5, 6, 8, 10, 12, 15, 16, 18, 20, 22, 25, 30, 35
M3.5 8, 10, 12, 15, 16
M4 6, 8, 10, 12, 15, 16, 18, 20, 22, 25, 28, 30, 35, 38, 45, 50
M5 8, 10, 12, 15, 16, 18, 20, 22, 25, 28, 30, 35, 38, 50
M6 8, 10, 12, 15, 16, 18, 20, 22, 25, 28, 30, 35, 38, 45, 50
M8 10, 12, 15, 16, 18, 20, 22, 25, 30, 35, 38, 45, 50

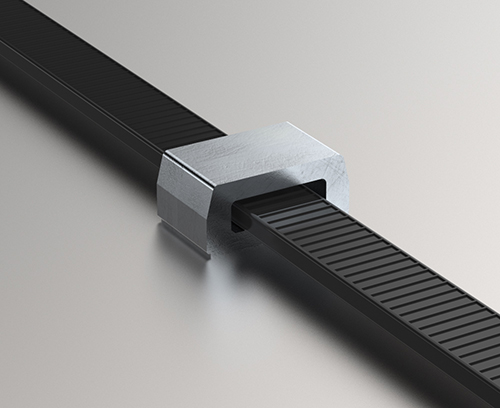

M0000730

Kabelbinderhalterung, die in ein rechteckiges Loch in der Platte gesteckt wird.

Kabelbinderöffnung (mm)
4.06 x 1.65
5.21 x 1.65
9.14 x 2.4

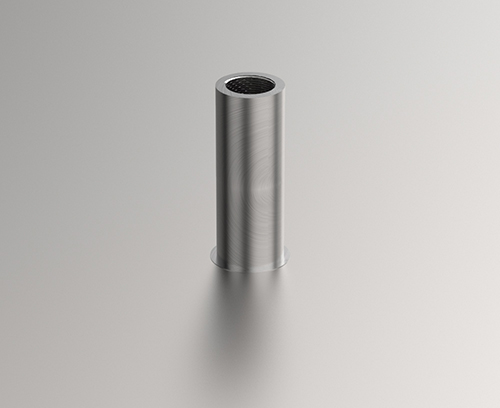

M0000701

Befestigungsabstand öffnen, der in ein Loch in der Platte eingepresst wird.

Fixierfaden Längen (mm)
M2 3, 4, 5, 6, 7, 8
M2.5 5, 6, 8, 10, 12, 14
M3 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 22, 25
M4 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25
M5 6, 8, 10, 12, 14, 16, 18, 20, 22, 25

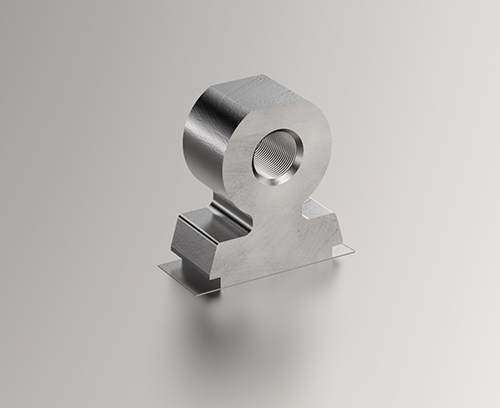

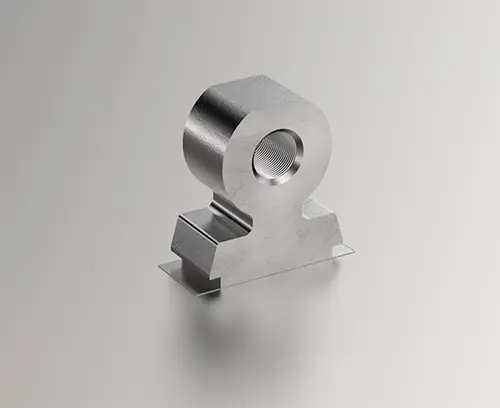

M0000721

90-Grad-Gewindeverschraubung, die in ein rechteckiges Loch in der Platte eingepresst wird.

Fixierfaden Breite (mm) Hauteur du trou de fixation (mm) Montageloch (mm)
M3 2.89 7 8 x 3 mm
M3 3.89 7 8 x 4 mm
M3 5.89 7 8 x 6 mm
M4 3.89 9 10 x 4 mm
M4 6.89 9 10 x 7 mm
M4 8.89 9 10 x 9 mm

M0000703

Verdeckter Kopfabstandshalter, der in ein Loch in der Platte eingepresst wird.

Plattendicke (mm) Fixierfaden Längen (mm)
1.6 M3 4, 6, 8, 10, 12, 16, 20
2.4 M3 4, 6, 8, 10, 12, 16, 20
1.6 M4 6
2.4 M4 6, 8, 10

M0000702

Abstandshalter mit geschlossenem Ende, der in ein Loch in der Platte eingepresst wird.

Fixierfaden Längen (mm)
M2 10
M2.5 6, 8, 10, 12, 14, 16
M3 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 22, 25
M4 6, 8, 10, 12, 14, 16, 18, 20, 22, 25
M5 6, 8, 10, 12, 14, 16, 18, 20, 22, 25

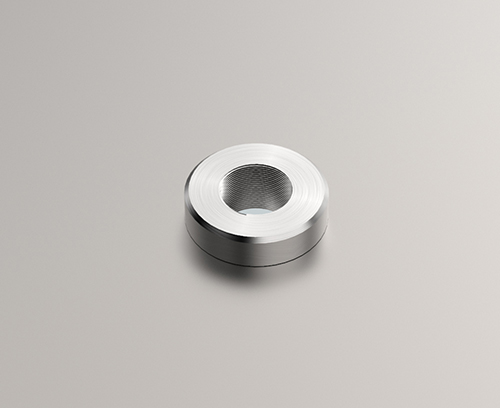

M0000720

Einpressmutter, die in ein Loch in der Platte eingepresst wird.

Gewindegrößen
M2, M2.5, M3, M3.5, M4, M5, M6, M8, M10

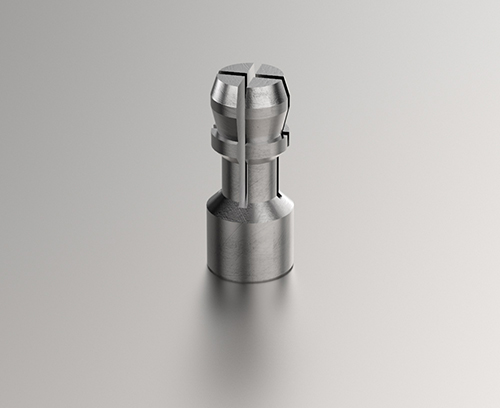

M0000704

PCB-Befestigungsabstand, der in ein Loch in der Platte eingepresst wird. Die Leiterplatte wird auf den Abstandshalter geklemmt.

Loch in der Leiterplatte (mm) Längen (mm)
4 8, 10, 12, 14, 16, 18, 20, 22, 25
