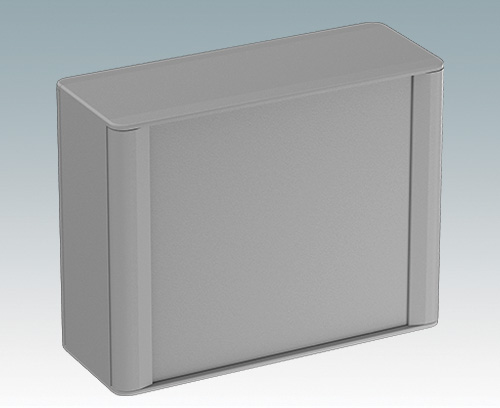

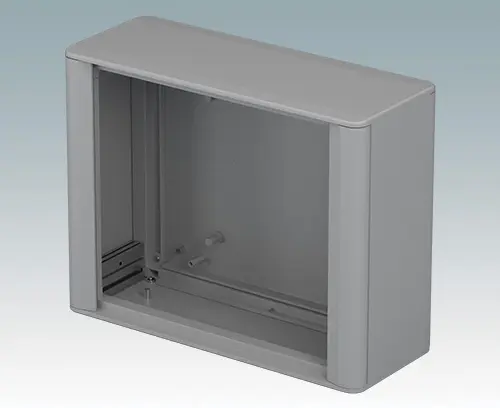

M7023002 TECHNOMET-CONTROL C218V

M7023002

TECHNOMET-CONTROL C218V

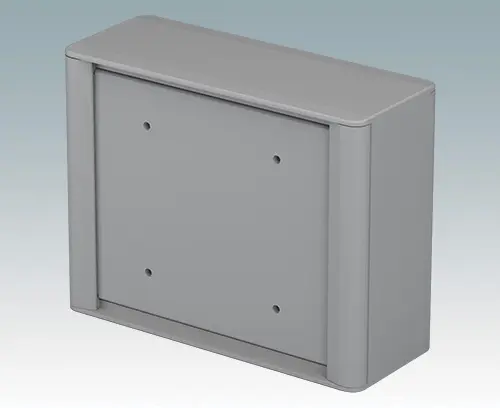

Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.

KOMPATIBLE DISPLAYS

SIEMENS: KTP400, MTP400
TURCK: TX705, TX805
BEIJER: X2 base 5 v2, X2 Pro 4

Ausführung

Mit VESA-Halterung

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.

  • Passende Systemkomponenten

Zubehör

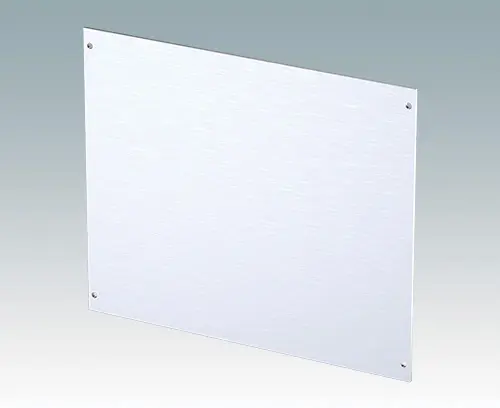

M7000700 Frontplatte A – C218

M7000700

Frontplatte A – C218 Eloxierte Frontplatte für Gehäuseversion C218.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M7000700

Frontplatte A – C218
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
202x2x170,8mm

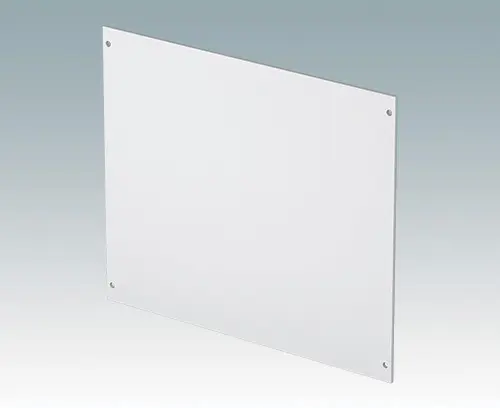

M7000720 Frontplatte P – C218

M7000720

Frontplatte P – C218 Lackierte Frontplatte für Gehäuseversion C218.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M7000720

Frontplatte P – C218
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Verkehrsweiß RAL 9016
202x2x170,8mm

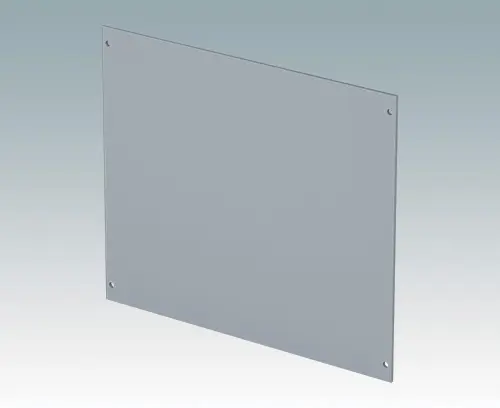

M7000740 Frontplatte P – C218

M7000740

Frontplatte P – C218 Lackierte Frontplatte für Gehäuseversion C218.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M7000740

Frontplatte P – C218
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Verkehrsgrau A RAL 7042
202x2x170,8mm

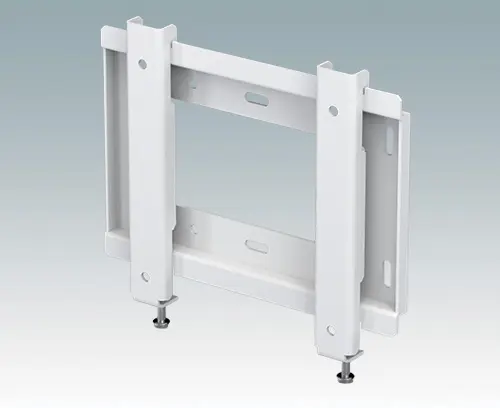

M7000900 Wandmontage-Set S

M7000900

Wandmontage-Set S Wandmontage-Set für Gehäuseversion C218.

Lieferumfang Wandplatte (x1), Gehäusehalterung (x2), M4 x 6 mm (x4), M4 x 25 mm (x2)

schließen

M7000900

Wandmontage-Set S
Produkt Ihrem Warenkorb hinzugefügt
Weichstahl CR4
Verkehrsweiß RAL 9016
157x145x16mm

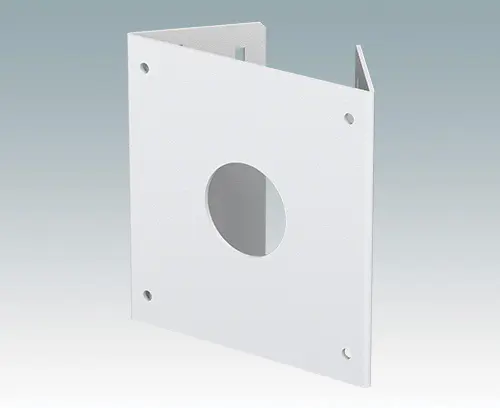

M7000920 Masthalterung

M7000920

Masthalterung Mastmontagehalterung zur Befestigung des Gehäuses an einem Mast ⌀50 mm oder größer (Montagegurte nicht im Lieferumfang enthalten). Passend für VESA-Befestigungslöcher aller Gehäuseversionen.

Lieferumfang Halterung (x1), M4 x 6 mm (x4)

schließen

M7000920

Masthalterung
Produkt Ihrem Warenkorb hinzugefügt
Weichstahl CR4
Verkehrsweiß RAL 9016
120x125x45mm
M7000940 Montageplatten-Set – C218

M7000940

Montageplatten-Set – C218 Montageplatten-Set für Gehäusegröße C218. Zur Montage schwerer Leiterplattenbaugruppen, Netzteile usw. Passt auf die M3-Stehbolzen in der Rückwand.

Lieferumfang Montageplatte, M3 x 8 (x4)

schließen

M7000940

Montageplatten-Set – C218
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Blank
181x155x1,5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Verkehrsgrau A RAL 7042
Standards
VESA MIS-D 100
REACH konform
RoHS konform
Breite
230 mm
Höhe
180 mm
Tiefe
95 mm
Gewicht/1 Stück
1,2 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
