M7023006

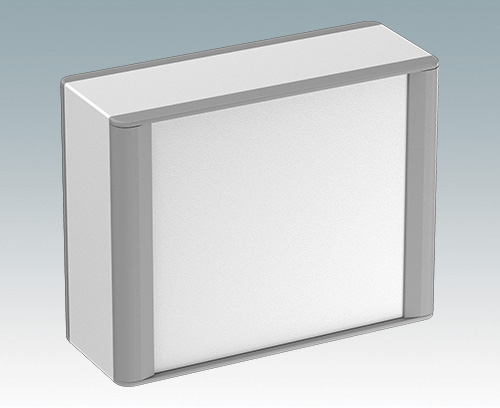

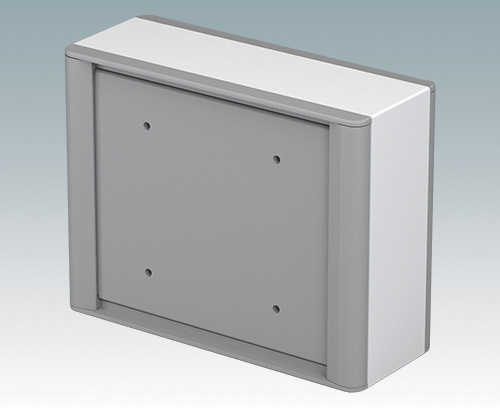

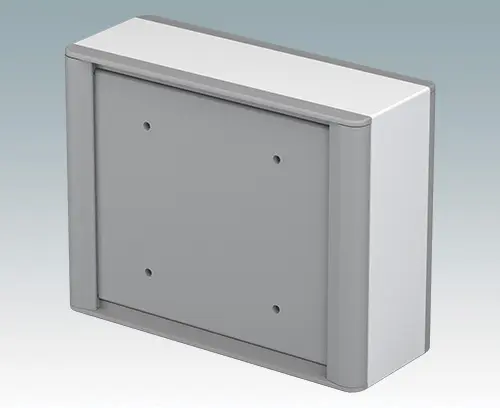

Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.

KOMPATIBLE DISPLAYS

SIEMENS: KTP400, MTP400
TURCK: TX705, TX805
BEIJER: X2 base 5 v2, X2 Pro 4

Mit VESA-Halterung

Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.
