19-Zoll-Gehäuse
M7036106
TECHNOMET-CONTROL C325V

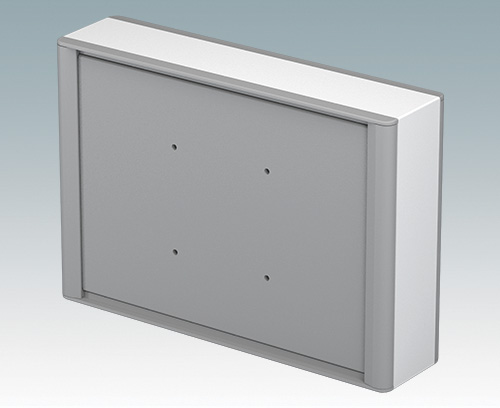

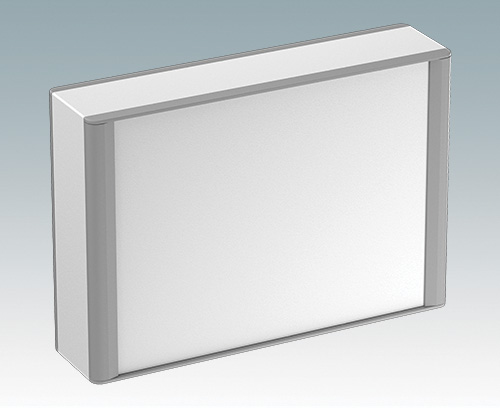

Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.
KOMPATIBLE DISPLAYS
SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10
Mit VESA-Halterung
LieferumfangFrontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (12x), M4 x 16 mm (8x). Vormontiert geliefert.
Erstellen Sie Ihr PDF-Datenblatt für M7036106
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör
M7000702
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000702
Frontplatte A – C325Matt eloxiert
332x2x240,8mm
M7000722
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000722
Frontplatte P – C325Verkehrsweiß RAL 9016
332x2x240,8mm
M7000742
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M7000742
Frontplatte P – C325Verkehrsgrau A RAL 7042
332x2x240,8mm
M7000905
Lieferumfang Wandplatte (x1), Gehäusehalterung (x2), M4 x 6 mm (x4), M4 x 25 mm (x2)
M7000905
Wandmontage-Set LVerkehrsweiß RAL 9016
225x235x16mm
M7000920
Lieferumfang Halterung (x1), M4 x 6 mm (x4)
M7000920
MasthalterungVerkehrsweiß RAL 9016
120x125x45mm
M7000942
Lieferumfang Montageplatte, M3 x 8 (x5)
M7000942
Montageplatten-Set – C325Blank
311x225x1,5mm
REACH konform
RoHS konform
Katalogseiten
- TECHNOMET-CONTROL Katalog 10.270 KB
- Datenblatt – Montage von Siemens-Displays 146 KB
- Datenblatt – Montage von Beijer-Displays 146 KB
- Datenblatt – Montage von Turck-Displays 145 KB
Zeichnungen
- AutoCAD DXF-Format 1.900 KB
- PDF-Format 223 KB
- AutoCAD DWG-Format 412 KB
3D-Modelle
- M7036106.sat 14.590 KB
- M7036106.stp 2.685 KB
- M7036106.x_t 2.480 KB
(METCASE Produkt)
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
