M7036402 TECHNOMET-CONTROL C336V

M7036402

TECHNOMET-CONTROL C336V

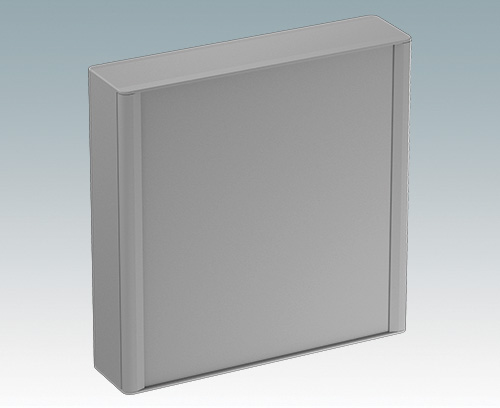

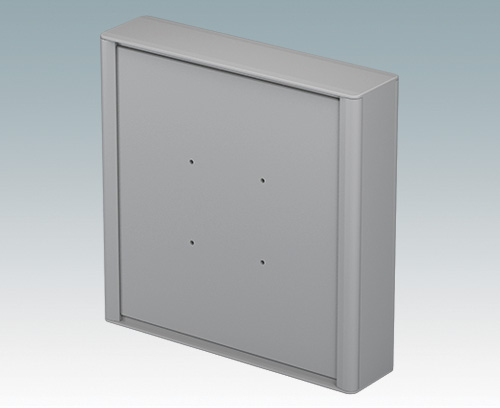

Modernes und äußerst attraktives Instrumentengehäuse aus Aluminium zur Aufnahme von Displays, Touchscreens und HMI-Elektronik. Auf der Rückseite sind VESA MIS-D 100-Befestigungspunkte vorhanden, um das Gerät an einem Standard VESA-Befestigungsarm oder einer Montagehalterung zu befestigen. Am Gehäusekörper aus Aluminium sind elegante Druckgussblenden vorne und hinten angebracht. Aufsteckbare Design-Blenden vorne und hinten verbergen alle Montageschrauben und sorgen für ein sehr professionelles Erscheinungsbild. Die Bodenplatte an der Unterseite bietet Platz für die Kabeleinführung. Im Inneren sind M3-Stehbolzen zur Leiterplattenmontage vorhanden. Die Montageprofile verfügen außerdem über M3-Gewinde und Führungsschienen zur Befestigung von Montageplatten. An allen Seiten sind M4-Erdungsbolzen angebracht; Einige Bolzen können auch mit Haltebändern verwendet werden, um die Vorder-/Rückwände während der Wartung zu halten. Frontplatten sind separat erhältlich. Zum Zubehör gehören ein Wandmontagesatz, eine Mastmontagehalterung und eine Montageplatte.

KOMPATIBLE DISPLAYS

SIEMENS: TP700, MTP700, TP900, MTP1000
TURCK: TX707, TX807, TX710, TX810
BEIJER: X2 base 5/7/10 v2, X2 Pro 4/7/10

Ausführung

Mit VESA-Halterung

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte, Montageprofile (x4), Rückplatte, Design-Blenden (4x), clip (8x), M3 x 6 mm (6x) M3 x 8 mm (16x), M4 x 16 mm (8x). Vormontiert geliefert.

  • Passende Systemkomponenten

Zubehör

M7000704 Frontplatte A – C336

M7000704

Frontplatte A – C336 Eloxierte Frontplatte für Gehäuseversion C336.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M7000704

Frontplatte A – C336
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
332x2x350,8mm
M7000724 Frontplatte P – C336

M7000724

Frontplatte P – C336 Lackierte Frontplatte für Gehäuseversion C336.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M7000724

Frontplatte P – C336
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Verkehrsweiß RAL 9016
332x2x350,8mm
M7000744 Frontplatte P – C336

M7000744

Frontplatte P – C336 Lackierte Frontplatte für Gehäuseversion C336.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M7000744

Frontplatte P – C336
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Verkehrsgrau A RAL 7042
332x2x350,8mm
M7000905 Wandmontage-Set L

M7000905

Wandmontage-Set L Wandmontage-Set für Gehäuseversionen C325, C336 und C430.

Lieferumfang Wandplatte (x1), Gehäusehalterung (x2), M4 x 6 mm (x4), M4 x 25 mm (x2)

schließen

M7000905

Wandmontage-Set L
Produkt Ihrem Warenkorb hinzugefügt
Weichstahl CR4
Verkehrsweiß RAL 9016
225x235x16mm
M7000920 Masthalterung

M7000920

Masthalterung Mastmontagehalterung zur Befestigung des Gehäuses an einem Mast ⌀50 mm oder größer (Montagegurte nicht im Lieferumfang enthalten). Passend für VESA-Befestigungslöcher aller Gehäuseversionen.

Lieferumfang Halterung (x1), M4 x 6 mm (x4)

schließen

M7000920

Masthalterung
Produkt Ihrem Warenkorb hinzugefügt
Weichstahl CR4
Verkehrsweiß RAL 9016
120x125x45mm
M7000944 Montageplatten-Set – C336

M7000944

Montageplatten-Set – C336 Montageplatten-Set für Gehäusegröße C336. Zur Montage schwerer Leiterplattenbaugruppen, Netzteile usw. Passt auf die M3-Stehbolzen in der Rückwand.

Lieferumfang Montageplatte, M3 x 8 (x9)

schließen

M7000944

Montageplatten-Set – C336
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Blank
311x335x1,5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Verkehrsgrau A RAL 7042
Standards
VESA MIS-D 100
REACH konform
RoHS konform
Breite
360 mm
Höhe
360 mm
Tiefe
95 mm
Gewicht/1 Stück
2,2 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
