19-Zoll-Gehäuse
M6421754

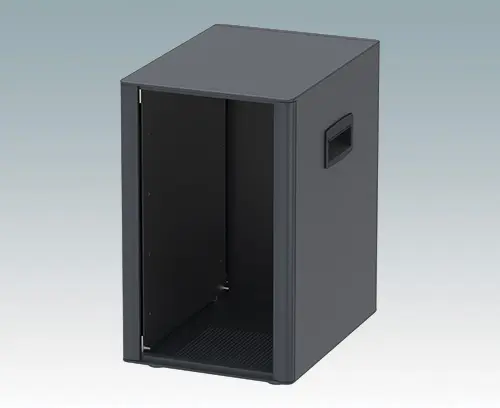

Technomet TX235S

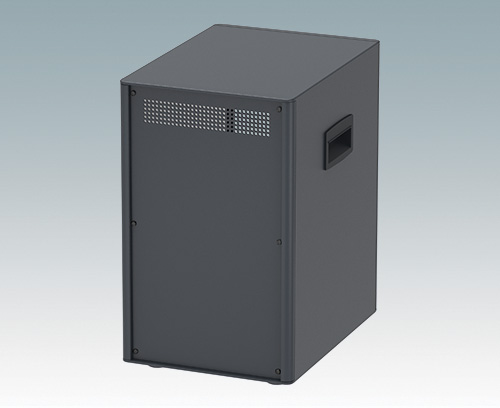

Äußerst attraktive Aluminiumgehäuse im Tower-Stil für die Instrumentierung. Die platzsparende Stellfläche maximiert den Platz auf dem Tisch oder Arbeitsplatz. Einheitliches Design ohne sichtbare Befestigungsschrauben. Druckguss-Front- und Rückrahmen schließen bündig mit dem Gehäusekorpus ab und sorgen für ein harmonisches Design. Steckbare Design-Blenden verbergen die Schrauben am Gehäuse und an der Front- und Rückplatte. Lüftungslöcher in Boden- und Rückplatte. Innenliegendes Chassis zur Aufnahme drei oder vier fachböden (Zubehör) für Leiterplatten und Baugruppen. M4 Erdungspunkte an allen Platten. Lieferung mit seitlichen Griffen und rutschfesten ABS-Füßen. Frontplatten, Fachböden und Kartenführungen sind esondert zu bestellen. Bestellen Sie Ihre eigene kundenspezifische Version.
AusführungTower-Stil
LieferumfangFrontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Gehäusefüße (4x), M3 x 6 mm (4x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.
Erstellen Sie Ihr PDF-Datenblatt für M6421754
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör
M6400715
Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).
M6400715

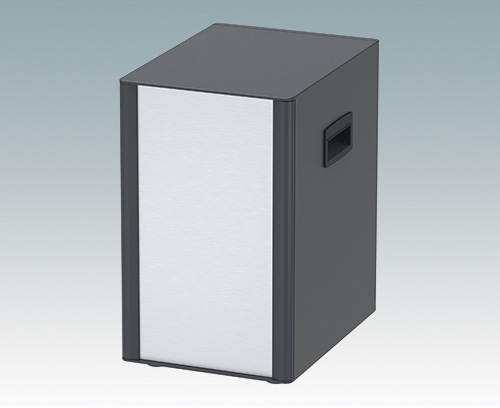

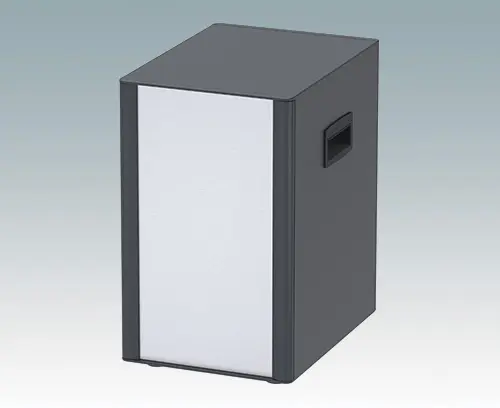

Frontplatte 235Matt eloxiert
192x2x340,8mm
M6400815
Lieferumfang Fachboden (1,5 mm Aluminium natur), M4 x 12 (x4)
M6400815
Fachboden 235Blank
175x15x281mm
RoHS konform
Katalogseiten
- TECHNOMET Katalog 3.857 KB
Zeichnungen
- M6421754.dxf.zip 826 KB
- M6421754.dwg.zip 903 KB
- PDF-Format 461 KB
3D-Modelle
- M642175X.sat 18.391 KB
- M642175X.stp 4.520 KB
- M642175X.x_t 3.819 KB
(METCASE Produkt)
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
