Technomet Instrumentengehäuse

Technomet

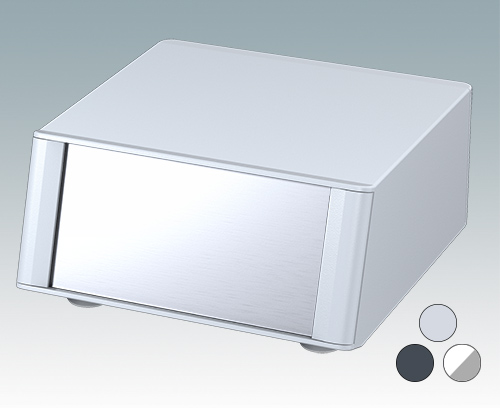

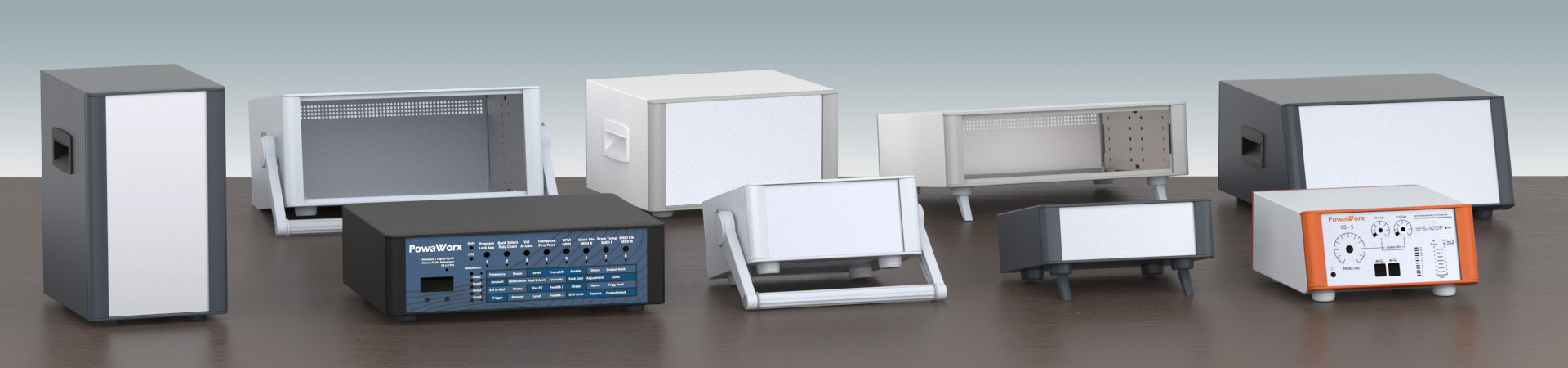

Äußerst attraktive Instrumentengehäuse

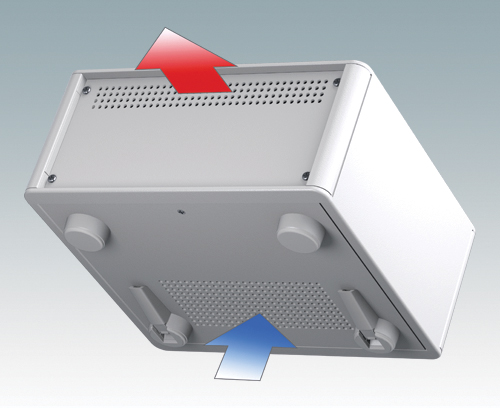

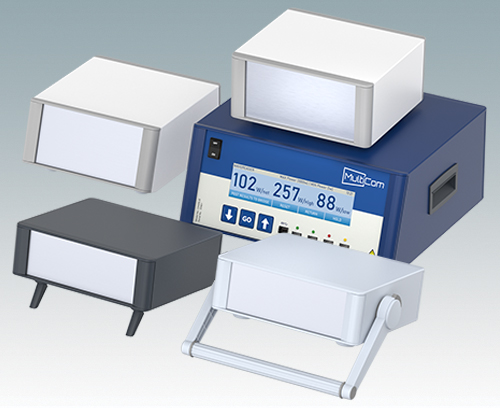

  • Moderne Gehäuse für Tischanwendungen und den mobilen Einsatz in acht Standardgrößen alles mit Belüftung
  • Modernes und einheitliches Design ohne sichtbare Befestigungsschrauben

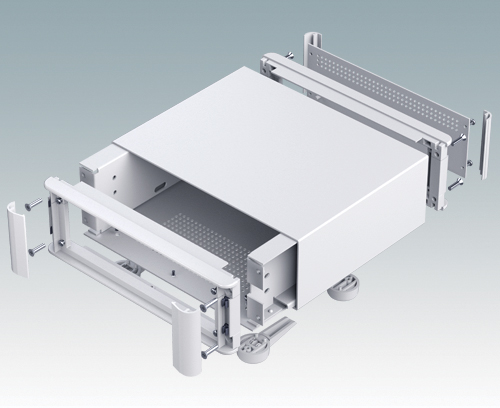

  • Druckguss-Front- und Rückrahmen schließen bündig mit dem Gehäusekorpus ab und sorgen für ein ebenmäßiges Design

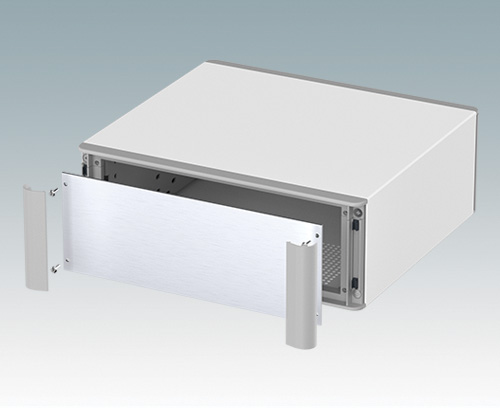

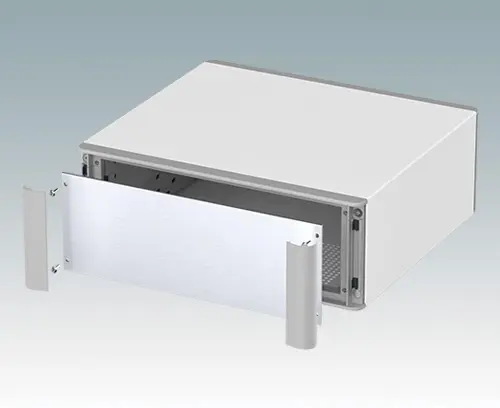

  • Steckbare Design-Blenden vorne verbergen die Befestigungsschrauben am Gehäuse und an der Front- und Rückplatte

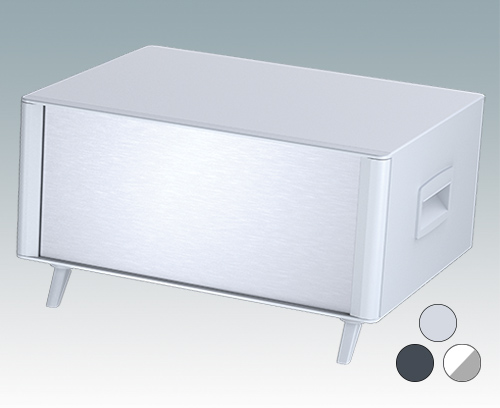

  • Alle Größen mit oder ohne Griffbügel oder ABS-Seitengriffen erhältlich (150 mm-Versionen)
  • Drei Größen mit geneigter Bedienfront

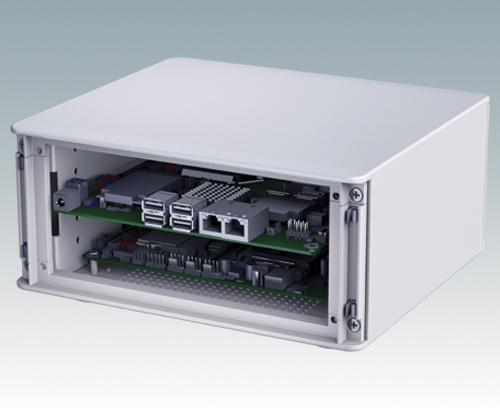

  • Die Bodenplatte verfügt über vier vormontierte M3-Leiterplattenmontagebolzen

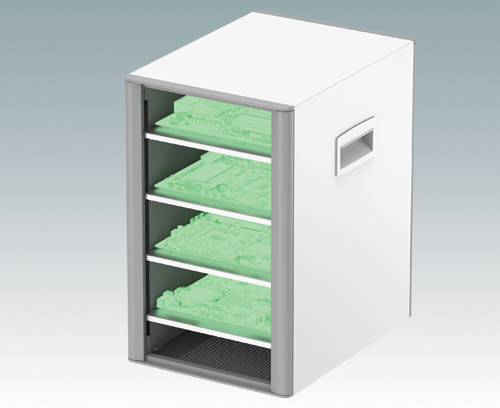

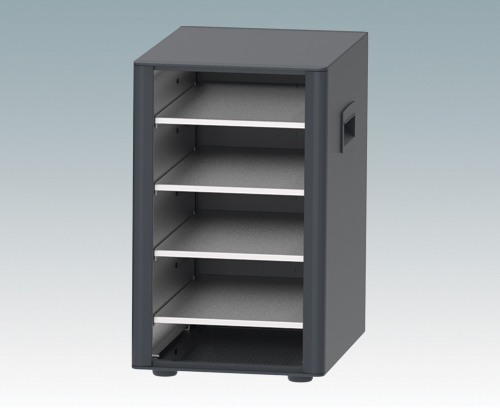

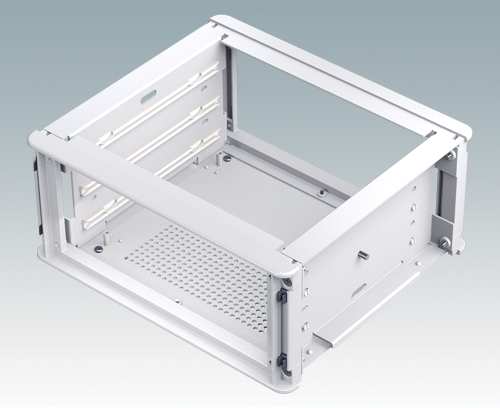

  • Internes Chassis vorgestanzt für die Montage von Einrast-Leiterplattenführungen (Zubehör) in 3, 5, 7 oder 9 Positionen

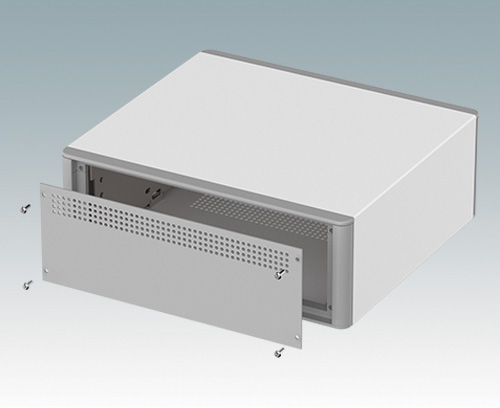

  • Abnehmbare Rückplatte - versenkt zum Schutz von Anschlüssen, Schaltern etc.
  • Eloxierte Frontplatte (Zubehör) - versenkt zum Schutz von Tastaturen, Bildschirmen etc.
  • Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet
  • Vier ABS-Füße mit Anti-Rutsch-Pads im Lieferumfang enthalten.

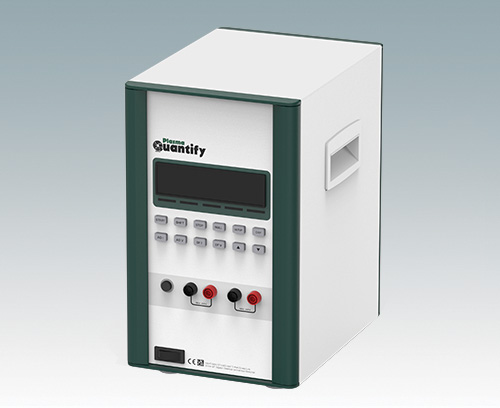

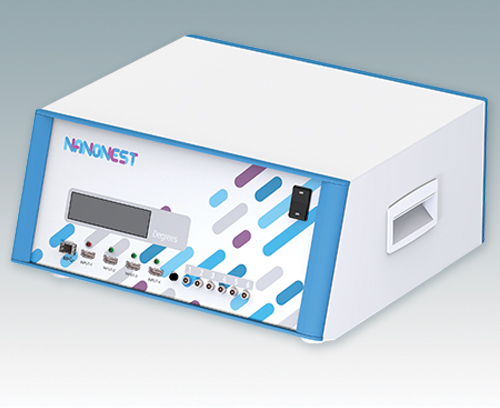

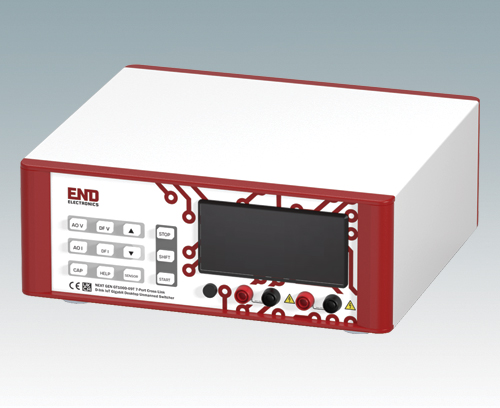

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

  • Video

Anwendungsbereiche

Medizin- und Wellness-Geräte, Prüf- und Messgeräte, Fertigungssteuerung, Peripheriegeräte und Schnittstellen, Switch-Boxen, Nachrichtentechnik und Laborgeräte.
  • Versionen
  • Zubehör
  • Dokumente

Wählen Sie die Version und die Größe(n) und klicken Sie auf "Auswählen".

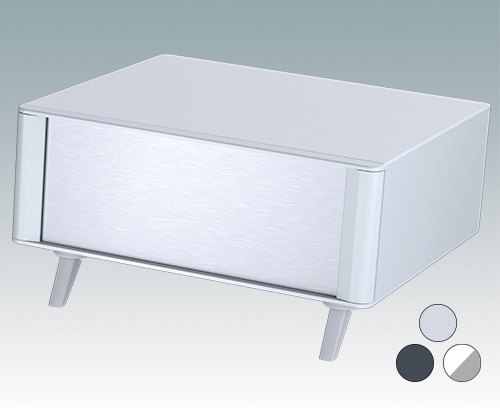

Ohne Griffbügel

Technomet ohne Griffbügel

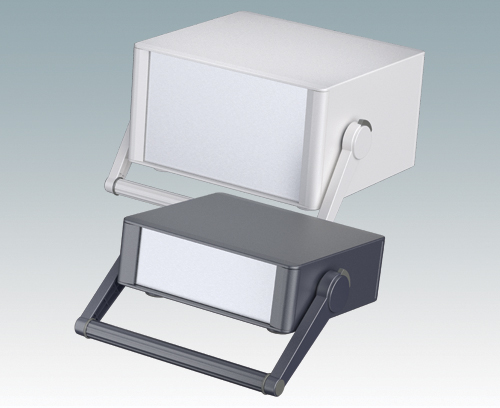

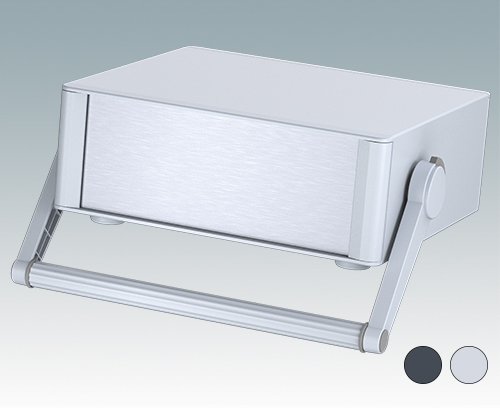

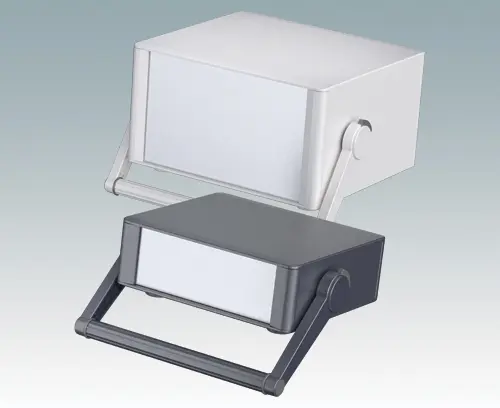

Mit Griffbügel

Technomet mit Griffbügel

Mit geneigter Bedienfront

Technomet mit geneigter Bedienfront

M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3 Packung mit 100 Flachkopf-Pozi-Antriebsschrauben (M3 x 6 mm), mit denen Leiterplatten und Montageplatten durch Einschrauben in Abstandsgewinde in Standardgehäusen wie TECHNOMET und MINIMET gesichert werden können.

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001-Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm

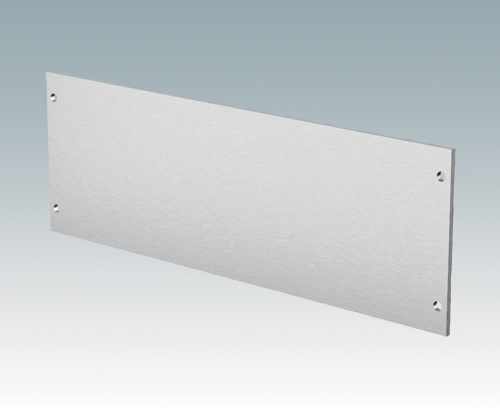

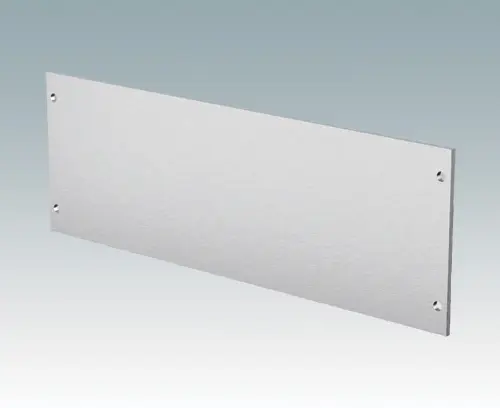

M6400700 Frontplatte 107

M6400700

Frontplatte 107 Frontplatten für die Gehäuse Technomet R107 und R107H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400700

Frontplatte 107 Aluminium
Matt eloxiert
197x2x65,8mm
M6400701 Frontplatte 110

M6400701

Frontplatte 110 Frontplatten für die Gehäuse Technomet R110, SL110 und R110H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400701

Frontplatte 110 Aluminium
Matt eloxiert
197x2x90,8mm

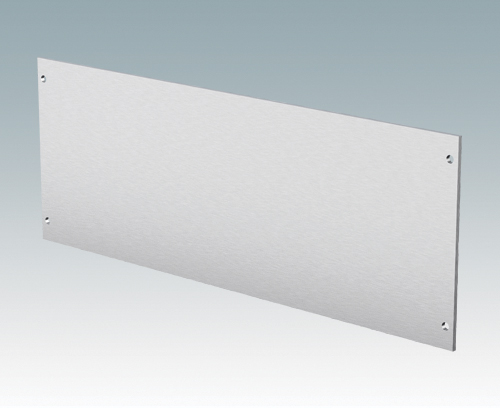

M6400702 Frontplatte 210

M6400702

Frontplatte 210 Frontplatten für die Gehäuse Technomet R210 und R210H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400702

Frontplatte 210 Aluminium
Matt eloxiert
247x2x90,8mm

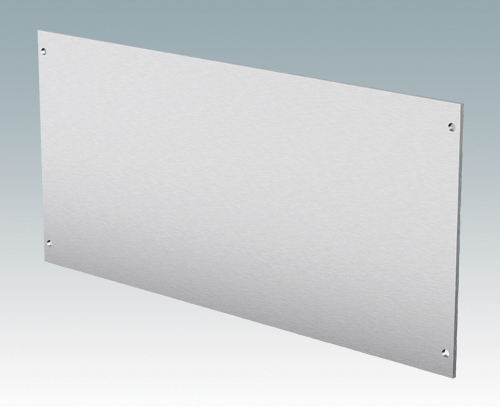

M6400703 Frontplatte 212

M6400703

Frontplatte 212 Frontplatten für die Gehäuse Technomet R212, SL212 und R212H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400703

Frontplatte 212 Aluminium
Matt eloxiert
247x2x115,8mm

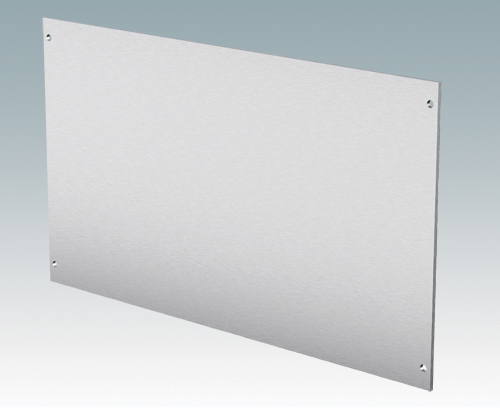

M6400704 Frontplatte 215

M6400704

Frontplatte 215 Frontplatten für die Gehäuse Technomet R215S und R215H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400704

Frontplatte 215 Aluminium
Matt eloxiert
247x2x140,8mm

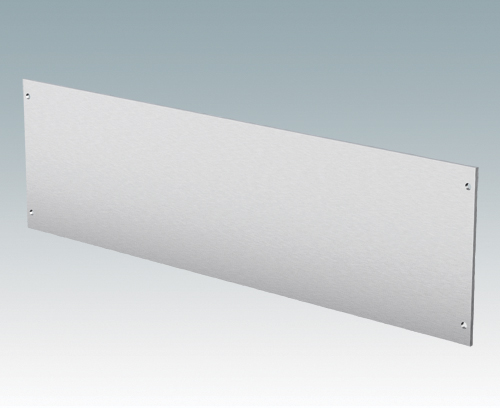

M6400705 Frontplatte 310

M6400705

Frontplatte 310 Frontplatten für die Gehäuse Technomet R310 und R310H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400705

Frontplatte 310 Aluminium
Matt eloxiert
322x2x90,8mm

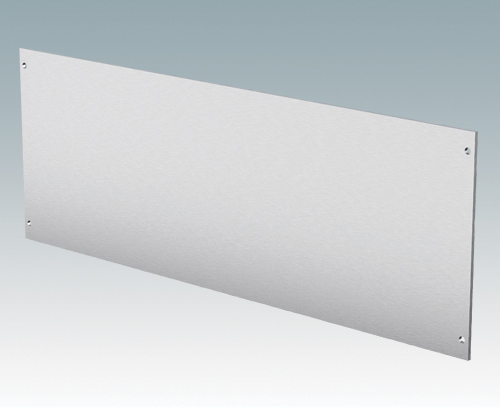

M6400706 Frontplatte 312

M6400706

Frontplatte 312 Frontplatten für die Gehäuse Technomet R312 und R312H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400706

Frontplatte 312 Aluminium
Matt eloxiert
322x2x115,8mm
M6400707 Frontplatte 315

M6400707

Frontplatte 315 Frontplatten für die Gehäuse Technomet R315S, SL315S und R315H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400707

Frontplatte 315 Aluminium
Matt eloxiert
322x2x140,8mm
M6490010 Kartenführung, 102mm

M6490010

Kartenführung, 102mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H und SL315S. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R210/R210H 4 5
R212/R212H 4 7
SL212 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9
SL315S 4 9

Lieferumfang 1 Kartenführung

schließen

M6490010

Kartenführung, 102mm PA 6/6 (UL 94 V-0)
Blank
101,6x7,5x3,5mm
M6490020 Kartenführung, 140 mm

M6490020

Kartenführung, 140 mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R107, R107H, R110, SL110 und R110H. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Lieferumfang 1 Kartenführung

schließen

M6490020

Kartenführung, 140 mm PA 6/6 (UL 94 V-0)
Blank
139,7x7,5x3,5mm
