M6422026

Technomet R107

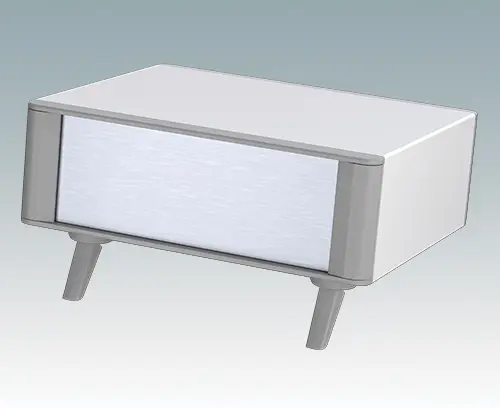

Moderne und äußerst attraktive Instrumentengehäuse für Tischanwendungen und Elektronik. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben sowie die Schrauben der Frontplatten und sorgen für eine professionelle Aufmachung. Das vormontierte interne Chassis verfügt über vier M3-Leiterplattenmontagebolzen im Boden. Das interne Chassis kann auch mit 3 Einschub-Leiterplatten ausgestattet werden dank der steckbaren Zubehör-Führung M6490020 (Bestellen Sie 2 Führungen pro Leiterplatte).

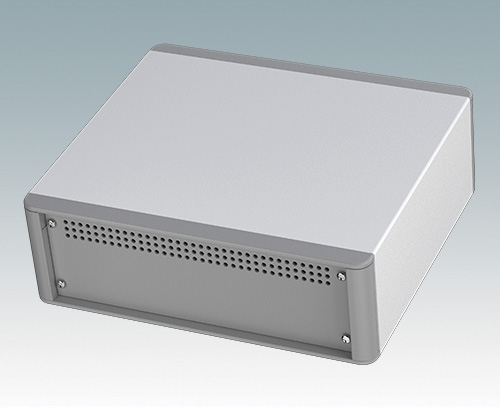

Das Gehäuse verfügt über eine Rückplatte und vier ABS-Kippfüße. Boden- und Rückplatte verfügen über Lüftungslöcher. Die Frontplatten sind gesondert zu bestellen.

Ausführung

Ohne Griffbügel

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, , Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Gehäusefüße (4x), Kippfüße (2x), M3 x 6 mm (2x), M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.

2D PDF Zeichnung
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für M6422026

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör

M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt

Verzinkt
6mm
M6400700 Frontplatte 107

M6400700

Frontplatte 107 Frontplatten für die Gehäuse Technomet R107 und R107H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

M6400700

Frontplatte 107
Produkt Ihrem Warenkorb hinzugefügt

Matt eloxiert
197x2x65,8mm
M6490020 Kartenführung, 140 mm

M6490020

Kartenführung, 140 mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R107, R107H, R110, SL110 und R110H. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R107/R107H 2 3
R110/R110H 2 5
SL110 2 5

Lieferumfang 1 Kartenführung

M6490020

Kartenführung, 140 mm
Produkt Ihrem Warenkorb hinzugefügt

Blank
139,7x7,5x3,5mm
Material

Farbe
Verkehrsweiß/Verkehrsgrau A RAL 9016/7042
Standards
REACH konform
RoHS konform
Breite
225 mm
Tiefe
200 mm
Höhe
75 mm
Platinenlänge Unterteil
182 mm
Platinenbreite Unterteil
179 mm

Katalogseiten

Zeichnungen

3D-Modelle

Gewicht/1 Stück
1,5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
UK

Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
