M6427224 Technomet R212

M6427224

Technomet R212

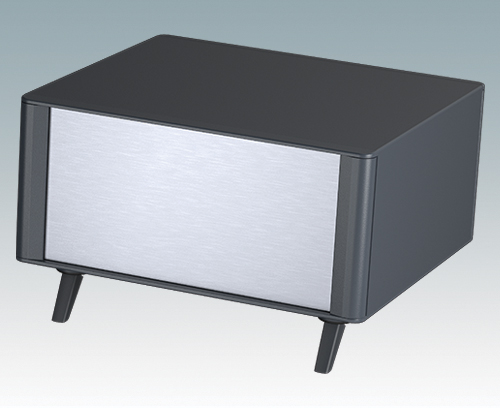

Moderne und äußerst attraktive Instrumentengehäuse für Tischanwendungen und Elektronik. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben sowie die Schrauben der Frontplatten und sorgen für eine professionelle Aufmachung. Das vormontierte interne Chassis verfügt über vier M3-Leiterplattenmontagebolzen im Boden. Das interne Chassis kann auch mit 7 Einschub-Leiterplatten ausgestattet werden dank der steckbaren M6490010 (Bestellen Sie 4 Führungen pro Leiterplatte).

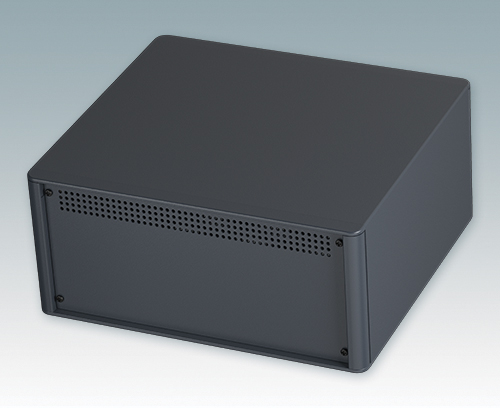

Das Gehäuse verfügt über eine Rückplatte und vier ABS-Kippfüße. Boden- und Rückplatte verfügen über Lüftungslöcher. Die Frontplatten sind gesondert zu bestellen.

Ausführung

Ohne Griffbügel

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Gehäusefüße (4x), Kippfüße (2x), M3 x 6 mm (2x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.

  • Passende Systemkomponenten

Zubehör

M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm
M6400703 Frontplatte 212

M6400703

Frontplatte 212 Frontplatten für die Gehäuse Technomet R212, SL212 und R212H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400703

Frontplatte 212 Aluminium
Matt eloxiert
247x2x115,8mm
M6490010 Kartenführung, 102mm

M6490010

Kartenführung, 102mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H und SL315S. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R210/R210H 4 5
R212/R212H 4 7
SL212 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9
SL315S 4 9

Lieferumfang 1 Kartenführung

schließen

M6490010

Kartenführung, 102mm PA 6/6 (UL 94 V-0)
Blank
101,6x7,5x3,5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Anthrazit RAL 7016
Standards
REACH konform
RoHS konform
Breite
275 mm
Tiefe
250 mm
Höhe
125 mm
Platinenlänge Unterteil
232 mm
Platinenbreite Unterteil
229 mm

Katalogseiten

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
2 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
