M6435334 Technomet R315H

M6435334

Technomet R315H

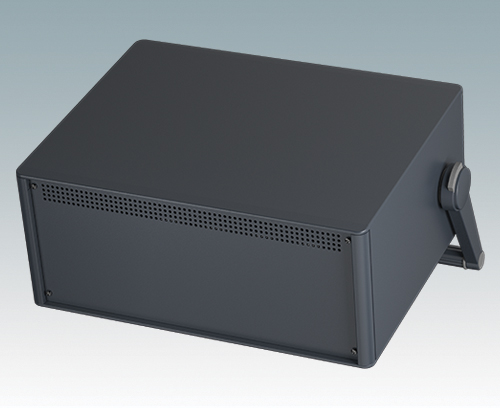

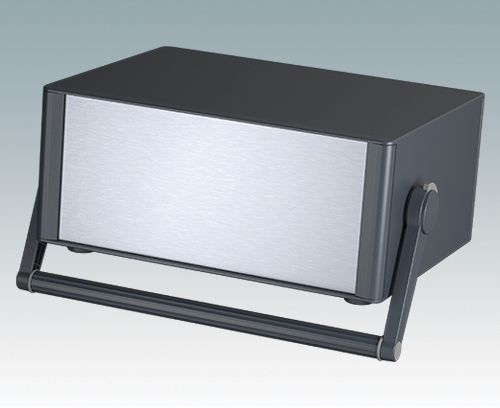

Modernes und äußerst attraktives Instrumentengehäuse mit Handgriff / Bügelhandgriff für Tischanwendungen und den mobilen Einsatz. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben sowie die Schrauben der Frontplatten und sorgen für eine professionelle Aufmachung. Der Tragegriff kann in 30°-Stufen angepasst werden. Das vormontierte interne Chassis verfügt über vier M3-Leiterplattenmontagebolzen in der Bodenplatte. Das interne Chassis kann auch mit 9 Einschub-Leiterplatten ausgestattet werden dank der steckbaren Zubehör-Führung M6490010 (Bestellen Sie 4 Führungen pro Leiterplatte).

Das Gehäuse verfügt über eine Rückplatte und vier ABS-Kippfüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Die Frontplatten sind gesondert zu bestellen.

Ausführung

Mit Griffbügel

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Griffbügel, Gehäusefüße (4x), M3 x 6 mm (2x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.

  • Passende Systemkomponenten

Zubehör

M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrer Liste hinzugefügt
Stahlmetall
Verzinkt
6mm
M6400707 Frontplatte 315

M6400707

Frontplatte 315 Frontplatten für die Gehäuse Technomet R315S, SL315S und R315H.

Lieferumfang Frontplatte (Befestigungen mit den Gehäusen mitgeliefert).

schließen

M6400707

Frontplatte 315
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
322x2x140,8mm
M6490010 Kartenführung, 102mm

M6490010

Kartenführung, 102mm Kartenführung, einrastbar, für Platinen/Leiterplatten von 0,5 mm bis 2 mm Stärke. Stanzdetails siehe Zeichnung. Passend für Technomet R210, R210H, R212, R212H, SL212, R215S, R215H, R310, R310H, R312, R312H, R315S, R315H und SL315S. Bestellangaben für Technomet Gehäuse siehe nachfolgende Tabelle:

Technomet Version Benötigte Anzahl Kartenführungen je Platine Anzahl Leiterplattenpositionen im Gehäuse
R210/R210H 4 5
R212/R212H 4 7
SL212 4 7
R215S/R215H 4 9
R310/R310H 4 5
R312/R312H 4 7
R315S/R315H 4 9
SL315S 4 9

Lieferumfang 1 Kartenführung

schließen

M6490010

Kartenführung, 102mm
Produkt Ihrer Liste hinzugefügt
PA 6/6 (UL 94 V-0)
Blank
101,6x7,5x3,5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Anthrazit RAL 7016
Standards
REACH konform
RoHS konform
Breite
350 mm
Tiefe
275 mm
Höhe
150 mm
Platinenlänge Unterteil
257 mm
Platinenbreite Unterteil
304 mm

Katalogseiten

Montageanleitungen (Teil)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
3 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
