M5623005 UNIMET 1

M5623005

UNIMET 1

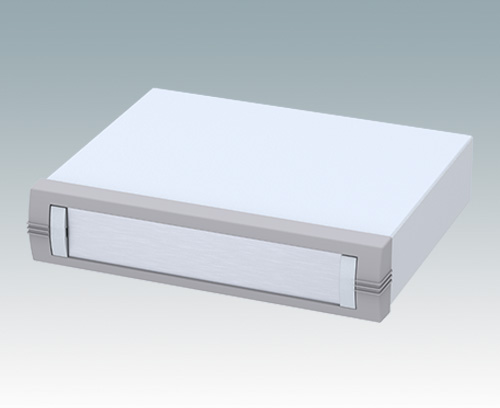

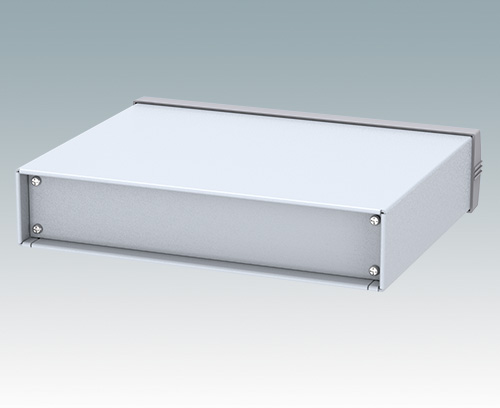

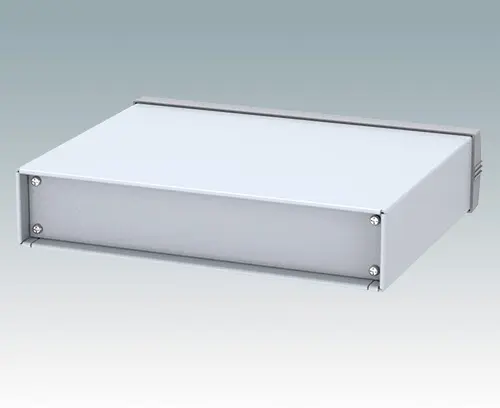

Modernes Instrumentengehäuse für Tischanwendungen oder mobilen Einsatz. Oberteil gekantet aus Aluminium mit Druckguss-Frontrahmen. Boden- und Rückplatten sind abnehmbar. Frontplatten-Set als Zubehör.

Ausführung

Ohne Griffbügel

Lieferumfang

Deckplatte, Bodenplatte, Frontrahmen, Rückplatte, M3 x 8 mm (8x), M4 x 16 mm (2x), M3 x 8 mm (4x) und Gummifuß (4x).

  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrer Liste hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrer Liste hinzugefügt
Stahlmetall
Verzinkt
6mm
M5600015 Gehäusefüße, Set 1

M5600015

Gehäusefüße, Set 1 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Ausführung Ohne Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).

schließen

M5600015

Gehäusefüße, Set 1
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
Hellgrau RAL 7035
34x17x16mm
M5600045 Gehäusefüße, Set 2

M5600045

Gehäusefüße, Set 2 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)

Ausführung Mit Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).

schließen

M5600045

Gehäusefüße, Set 2
Produkt Ihrer Liste hinzugefügt
ABS (UL 94 HB)
Hellgrau RAL 7035
34x17x16mm
M5700607 Frontplatten-Set (1/1H)

M5700607

Frontplatten-Set (1/1H) Frontplatten-Set für die Gehäuse Unimet 1/1H und Unimet-Plus 1/1H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700607

Frontplatten-Set (1/1H)
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
199,5x2x33,6mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Hellgrau/fenstergrau RAL 7035/7040
Standards
REACH konform
RoHS konform
Breite
230 mm
Tiefe
190 mm
Höhe
50 mm
Platinenlänge Unterteil
161 mm
Platinenbreite Unterteil
175 mm

Katalogseiten

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
0,5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
