M6119239

COMBIMET T 19" 2HEx365mm Oben offen

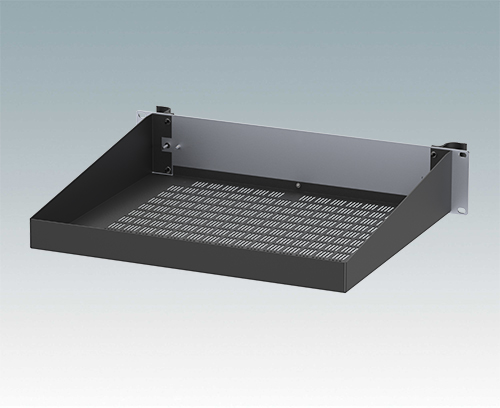

Modernes, oben offenes 19" Rack-Gehäuse aus Aluminium mit eloxierter Frontplatte und zwei ergonomischen Frontplattengriffen. Der belüftete einteilige Gehäusekorpus verfügt über schräge Seitenplatten und eine niedrige Rückwand. Der Boden ist vorgestanzt zur Befestigung von Leiterkarten-Abstandshaltern oder der als Zubehör erhältlichen internen Montageplatte. Alle Teile verfügen über M4-Erdungsbolzen für Stromdurchgang.

Ausführung

Oben offen

Lieferumfang

19-Zoll-Frontplatte, belüfteter Gehäusekorpus, Griffprofile (2x), M4 x 16 mm (4x), M3 x 8 mm (1x). Komplett montiert geliefert.

2D PDF Zeichnung
3D/2D herunterladen

Erstellen Sie Ihr PDF-Datenblatt für M6119239

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt

Schwarz RAL 9005
M5900016 19" Montage-Set

M5900016

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

M5900016

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
M6000035 19" Montage-Set

M6000035

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

M6000035

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
M6200365 Montageplatte-Set (365mm)

M6200365

Montageplatte-Set (365mm) Montageplatte-Set aus Aluminium mit 9 eingebrachten Bohrungen, abgestimmt zur Befestigung im Combimet (Tiefe 365 mm) Bodenplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (x9) und M3 x 6 mm Befestigungsschraube (x18).

M6200365

Montageplatte-Set (365mm)
Produkt Ihrem Warenkorb hinzugefügt

Blank
335x330x1,5mm
Material

Farbe
Schwarz RAL 9005
Standards
IEC 60297-3
REACH konform
RoHS konform
DIN 41494
Höhe
88,1 mm
Breite
482,6 mm
Tiefe
365 mm
Höheneinheiten
2 HE
Platinenlänge Unterteil
428 mm
Platinenbreite Unterteil
357 mm

Katalogseiten

Zeichnungen

3D-Modelle

Gewicht/1 Stück
1,5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
UK

Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
