M6219339 COMBIMET 19-Zoll 3HEx265mm

M6219339

COMBIMET 19-Zoll 3HEx265mm

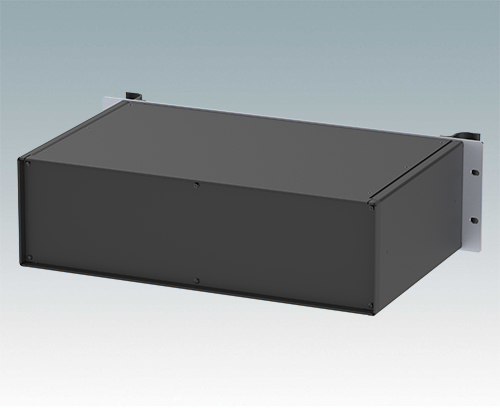

Universelles 19-Zoll-Rack-Gehäuse mit eloxierten Alufrontblechen und zwei ergonomischen Frontblechgriffen. Der Alugehäusekörper besteht aus zwei Seitenblechen mit abnehmbaren Deck-, Boden- und Rückblechen. Das Bodenblech hat Montagelöcher für eine Leiterplatte oder die zugehörige Montageplatte. Für den elektrischen Anschluss sind alle Teile mit M4 Erdungsschrauben ausgestattet.

Ausführung

Ohne Lüftung

Lieferumfang

19-Zoll Frontplatte, Deckplatte, Bodenplatte, Seitenteile (x2), Rückplatte, Griffe (x2), M4 x 16 mm (x4), M3 x 8 mm (x14), M3 x 8 mm (x6). Komplett montiert geliefert.

  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3 Stahlmetall
Verzinkt
6mm
M5900016 19"-Montage-Set

M5900016

19"-Montage-Set Montage-Set zur Montage eines 19-Zoll-Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900016

19"-Montage-Set Schwarz RAL 9005
M6000035 19-Zoll-Montage-Set

M6000035

19-Zoll-Montage-Set Montage-Set zur Montage eines 19-Zoll-Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

schließen

M6000035

19-Zoll-Montage-Set Hellgrau RAL 7035
M6200265 Montageplatte-Set (265mm)

M6200265

Montageplatte-Set (265mm) Montageplatte-Set aus Aluminium mit 9 eingebrachten Bohrungen, abgestimmt zur Befestigung im Combimet (Tiefe 265 mm) Bodenplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (x9) und M3 x 6 mm Befestigungsschraube (x18).

schließen

M6200265

Montageplatte-Set (265mm) Aluminium
Blank
335x230x1,5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Farbe
Schwarz RAL 9005
Standards
IEC 297-1
REACH konform
RoHS konform
DIN 41494
Höhe
132,5 mm
Breite
482,6 mm
Tiefe
265 mm
Höheneinheiten
3 HE
Platinenlänge Unterteil
230 mm
Platinenbreite Unterteil
335 mm

Katalogseiten

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
2,5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
