Exklusives Sortiment von 19-Zoll-Rack-Gehäusen
Kundenspezifische AusführungenKonstruktionErgonomischen FrontblechgriffenRückplatteFrontplatten-Set (Zubehör)montageplatte (Zubehör)Exklusives Sortiment von 19-Zoll-Rack-Gehäusen

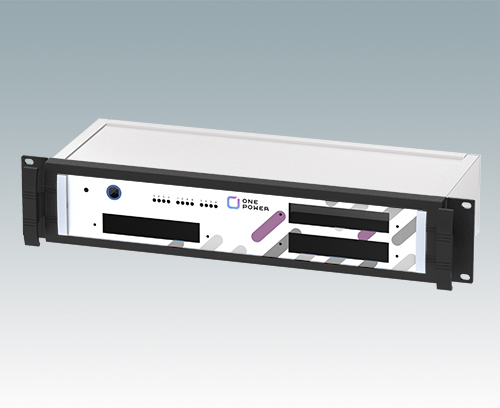

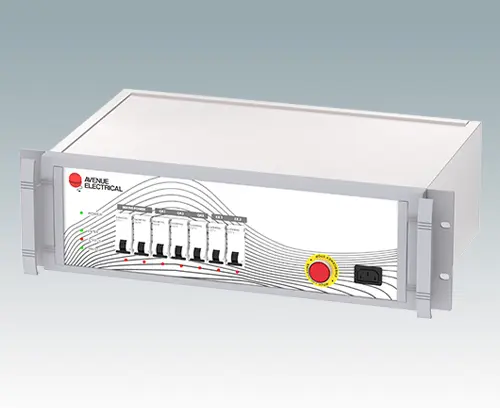

Kundenspezifische Ausführungen – genau nach Ihren Vorgaben

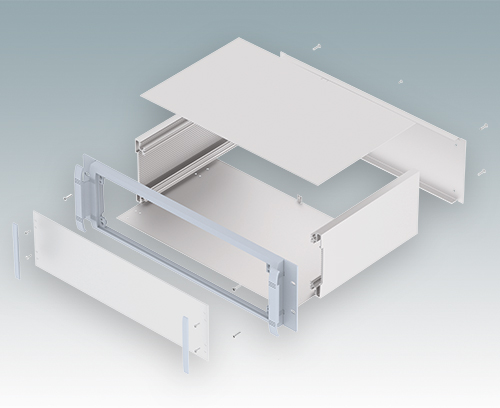

Konstruktion

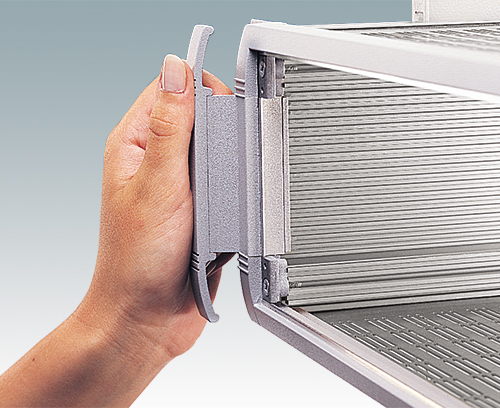

Ergonomischen Frontblechgriffen

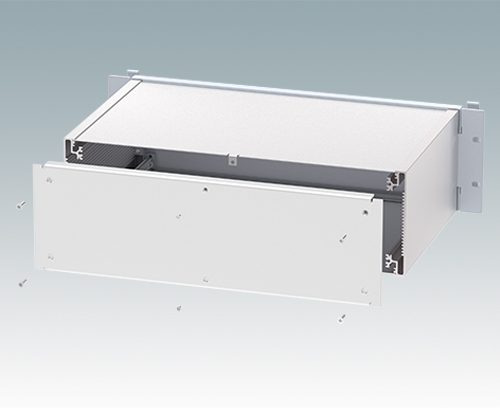

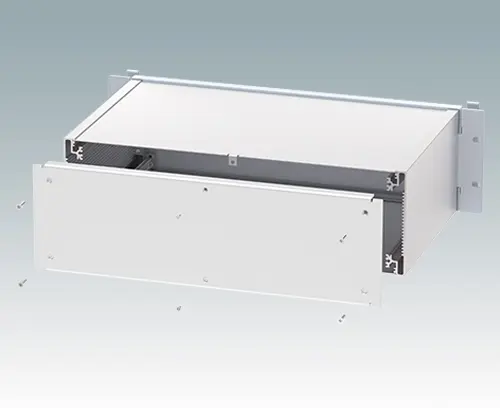

Rückplatte

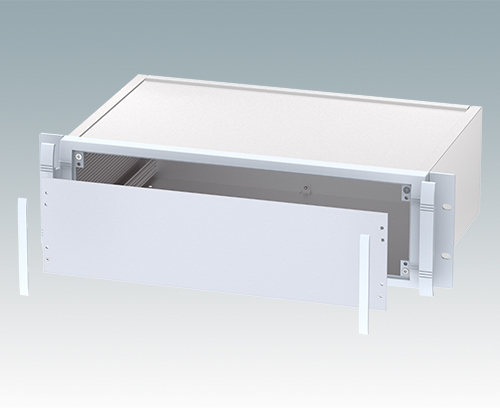

Frontplatten-Set (Zubehör)

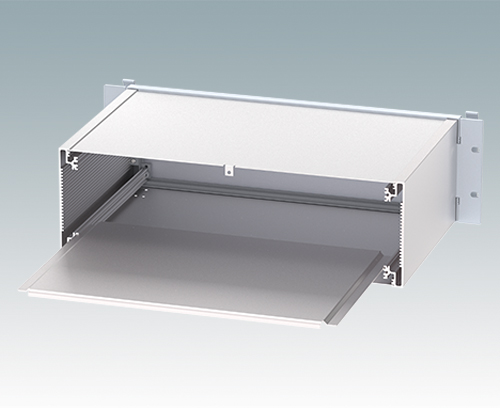

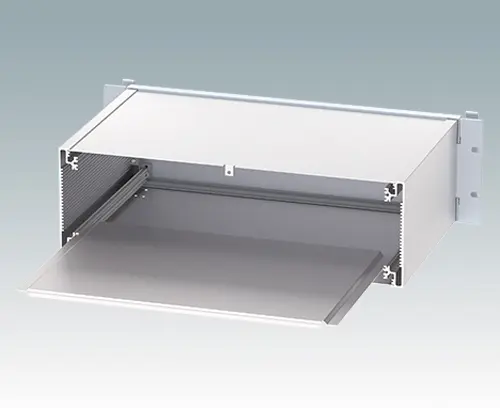

Montageplatte (Zubehör)

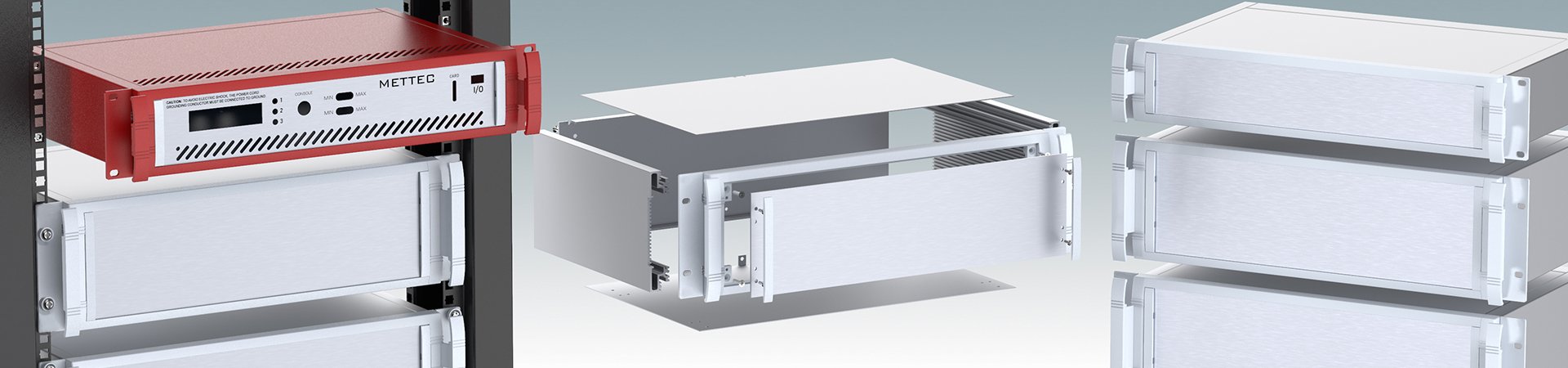

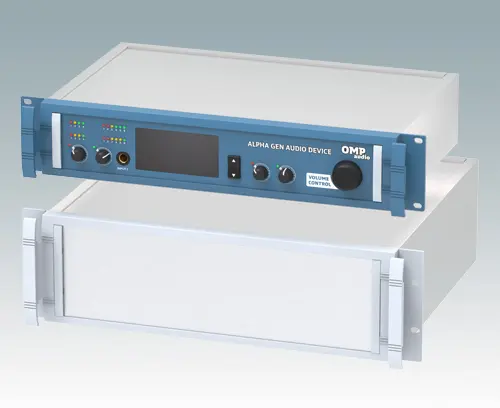

Exklusives Sortiment von 19-Zoll-Rack-Gehäusen

Mettec 19-Zoll

Robust 19-Zoll Rack-Gehäuse entspricht DIN 41494 und IEC 297-1

  • Exklusives Sortiment von 19-Zoll Rack-Gehäusen aus Aluminium in den Größen 1HE, 2HE und 3HE
  • Drei Standardtiefen, kundenspezifische Größen auf Anfrage
  • Attraktiver Druckguss-Frontrahmen mit einzigartigen „Komfortgriffen“ und Rack-Montagelaschen
  • Robuste Gehäusekorpus-Baugruppe mit flacher Deck- und Bodenplatte, zwei Seitenprofilen und der Rückwand
  • Führungen innen für Leiterkarten und Trägerplatten
  • Vertieft in Rahmen liegende Frontplatte (Zubehör) zur Unterbringung von Tastaturen oder Produktetiketten
  • Montageplatten innen als Zubehör
  • Gehäuse werden vollständig montiert geliefert

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

Applikationen

Elektronikgeräte für Rack-Anwendungen, wie z. B. Netzwerk- und Kommunikationsgeräte, Fertigungsrechner, Sound- und Studiosysteme, Laborgeräte und Fertigungssteuerungssysteme.


  • Video



  • Auswahl alle Artikel
  • Dokumente
NEUHEIT
Ansicht

M5910015  Auf Merkliste setzen
METTEC 19-Zoll 1HEx167mm

Aluminium
Hellgrau RAL 7035
44x482,6x167,5mm

M5910025  Auf Merkliste setzen
METTEC 19-Zoll 1HEx267mm

Aluminium
Hellgrau RAL 7035
44x482,6x267,5mm

M5910035  Auf Merkliste setzen
METTEC 19-Zoll 1HEx367mm

Aluminium
Hellgrau RAL 7035
44x482,6x367,5mm

M5920015  Auf Merkliste setzen
METTEC 19-Zoll 2HEx167mm

Aluminium
Hellgrau RAL 7035
88x482,6x167,5mm

M5920025  Auf Merkliste setzen
METTEC 19-Zoll 2HEx267mm

Aluminium
Hellgrau RAL 7035
88x482,6x267,5mm

M5920035  Auf Merkliste setzen
METTEC 19-Zoll 2HEx367mm

Aluminium
Interlox 338
88x482,6x367,5mm

M5930015  Auf Merkliste setzen
METTEC 19-Zoll 3HEx167mm

Aluminium
Interlox 338
132,6x482,6x167,5mm

M5930025  Auf Merkliste setzen
METTEC 19-Zoll 3HEx267mm

Aluminium
Interlox 338
132,6x482,6x267,5mm

M5930035  Auf Merkliste setzen
METTEC 19-Zoll 3HEx367mm

Aluminium
Interlox 338
132,6x482,6x367,5mm

Zubehör

M5900010  Auf Merkliste setzen
Frontplatten-Set (1HE)

Aluminium
Matt eloxiert
392,5x2x33,6mm

M5900016  Auf Merkliste setzen
19"-Montage-Set

Schwarz RAL 9005

M5900020  Auf Merkliste setzen
Frontplatten-Set (2HE)

Aluminium
Matt eloxiert
392,5x2x67,1mm

M5900030  Auf Merkliste setzen
Frontplatten-Set (3HE)

Aluminium
Matt eloxiert
392,5x2x111mm

M5900201  Auf Merkliste setzen
Trägerplatte (167mm)

Aluminium
Blank
377x149x7,5mm

M5900202  Auf Merkliste setzen
Trägerplatte (267mm)

Aluminium
Blank
377x249x7,5mm

M5900203  Auf Merkliste setzen
Trägerplatte (367mm)

Aluminium
Blank
377x349x7,5mm

M6000035  Auf Merkliste setzen
19-Zoll-Montage-Set

Hellgrau RAL 7035

M5920035

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5920015

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5930035

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

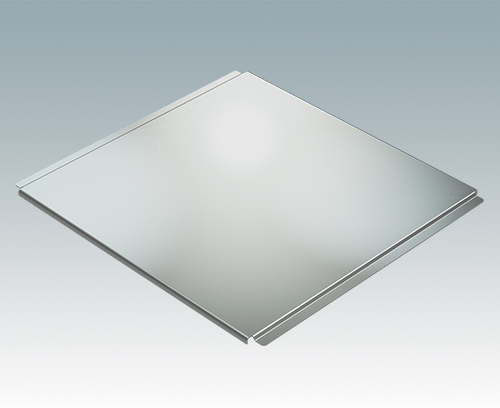

M5900203

Trägerplatte für METTEC 19-Zoll-Gehäuse, Tiefe 367 mm. Passend zu den Führungsschienen in den Gehäuseseitenprofilen.

Lieferumfang
Trägerplatte

M6000035

Montage-Set zur Montage eines 19-Zoll-Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang
Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

M5910025

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (4x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5930015

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5920025

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5910035

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (4x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5900010

Frontplatten-Set für die Gehäuse Mettec 1HE x 19-Zoll. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang
Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).

M5910015

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (4x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5930025

Modernes und robustes 19-Zoll-Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.

Lieferumfang
19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 8 mm (4x). Komplett montiert geliefert.

M5900016

Montage-Set zur Montage eines 19-Zoll-Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang
Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

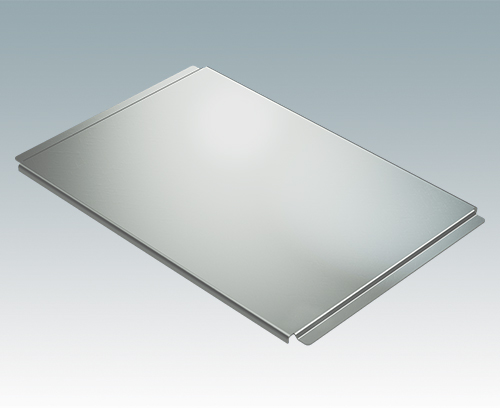

M5900202

Trägerplatte für METTEC 19-Zoll-Gehäuse, Tiefe 267 mm. Passend zu den Führungsschienen in den Gehäuseseitenprofilen.

Lieferumfang
Trägerplatte

M5900020

Frontplatten-Set für die Gehäuse Mettec 2HE und Unimet 2HE. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang
Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).

M5900030

Frontplatten-Set für die Gehäuse Mettec 3HE und Unimet 3HE. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang
Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).

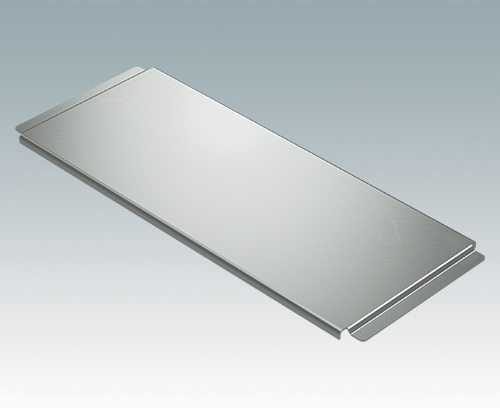

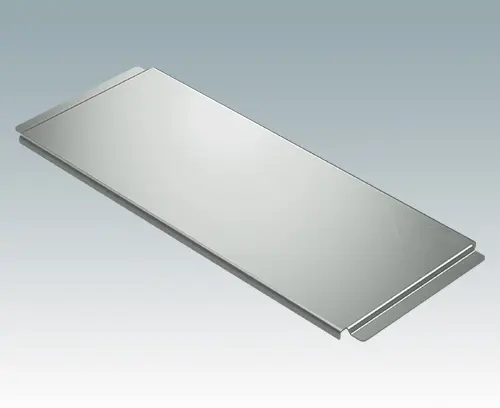

M5900201

Trägerplatte für METTEC 19-Zoll-Gehäuse, Tiefe 167 mm. Passend zu den Führungsschienen in den Gehäuseseitenprofilen.

Lieferumfang
Trägerplatte
