19-Zoll-Gehäuse
M5920035

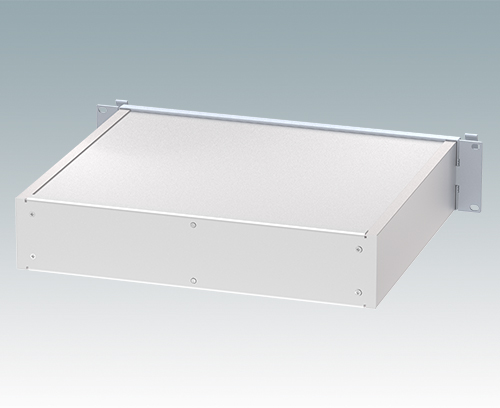

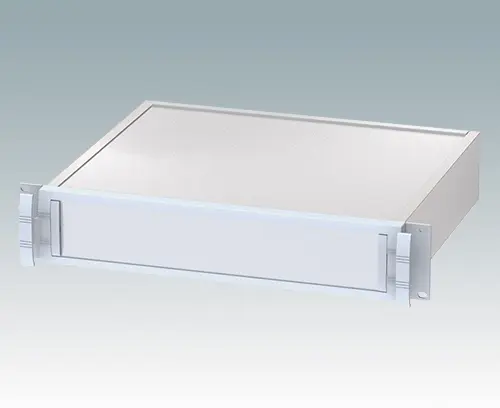

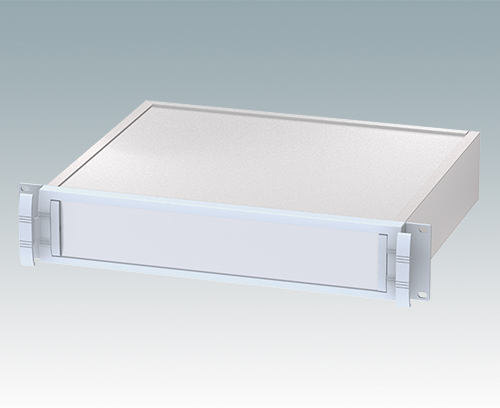

METTEC 19" 2HEx367mm
Modernes und robustes 19" Rack-Gehäuse mit integrierten „Komfortgriffen“. Vollständig aus Aluminium bestehende Konstruktion mit attraktivem Druckguss-Frontrahmen, profilierten Seitenplatten mit Leiterplatten-/Chassis-Führungen innen, Rückwand und flacher Deck- und Bodenplatte. Offene Frontplatte heißt, dass das Gehäuse nicht aus dem Rack genommen werden muss, um Zugriff auf die Elektronik zu haben. Die Bodenplatte ist gestanzt, um die Klappfüße (Zubehör) zu befestigen.
Die Frontblende ist hellgrau lackiert, RAL 7035. Seitenprofile, Oberseite, Boden und Rückwand sind mit einer Iridite NCP-Beschichtung versehen.
Lieferumfang19” Frontrahmen, Deckplatte, Bodenplatte, Seitenprofil (2x), Rückplatte, M4 x 16 mm (8x), M3 x 10 mm (4x). Komplett montiert geliefert.
Erstellen Sie Ihr PDF-Datenblatt für M5920035
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör
M5900016
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).
M5900016
19" Montage-Set
M5900020
Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert).
M5900020
Frontplatten-Set (2HE)Matt eloxiert
392,5x2x67,1mm
M5900203
Lieferumfang Trägerplatte
M5900203
Trägerplatte (367mm)Blank
377x349x7,5mm
M6000035
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).
M6000035
19" Montage-SetBlank
REACH konform
RoHS konform
DIN 41494
Katalogseiten
- METTEC 19-Zoll Katalog 3.086 KB
Zeichnungen
- PDF-Format 269 KB
- AutoCAD DWG-Format 405 KB
- AutoCAD DXF-Format 2.104 KB
3D-Modelle
- M5920035.sat 3.969 KB
- M5920035.x_t 1.597 KB
- M5920035.stp 1.731 KB
3D PDF Ansicht (In Acrobat Reader öffnen)
- M5920035.pdf 1.261 KB
(METCASE Produkt)
Sehen Sie sich unsere Modifikationsdienstleistungen an und vergessen Sie nicht, ein Angebot anzufordern!
