19-Zoll-Gehäuse
Versamet 19-Zoll

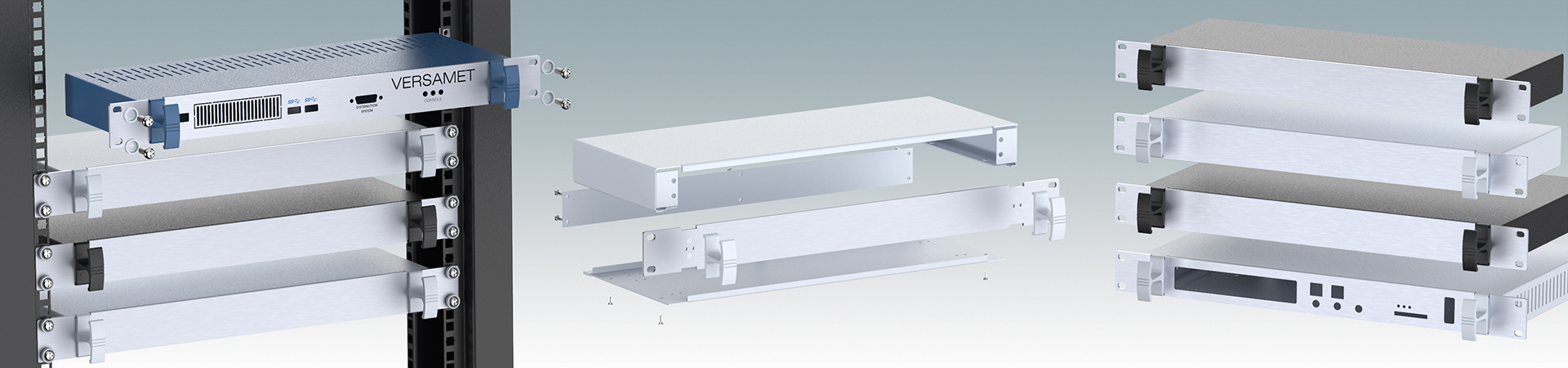

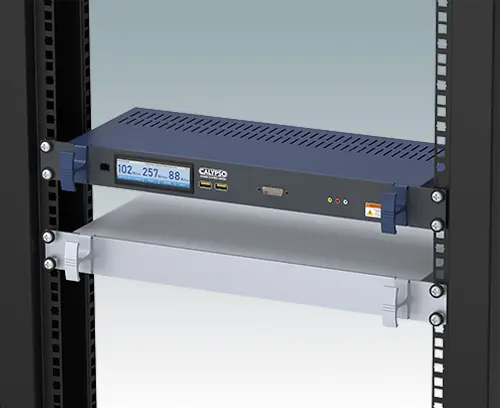

Vielseitige 1HE-Rack-Gehäuse entspricht DIN 41494 und IEC 60297-3

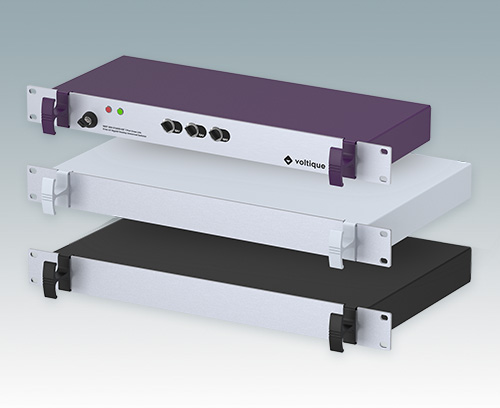

- Moderne 19-Zoll-Rack-Gehäuse aus Aluminium in zwei Standardfarben grau oder schwarz

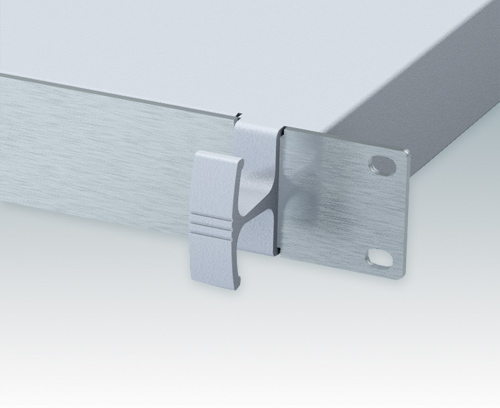

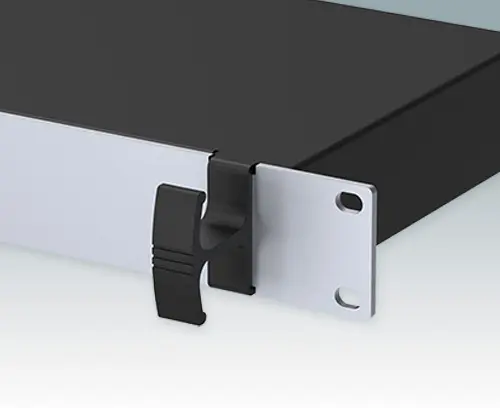

- Attraktives Design mit einzigartigen „Komfortgriffen“

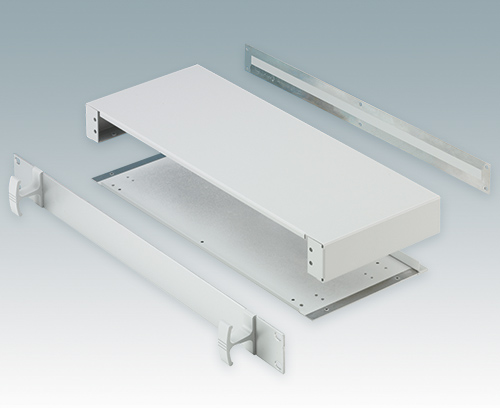

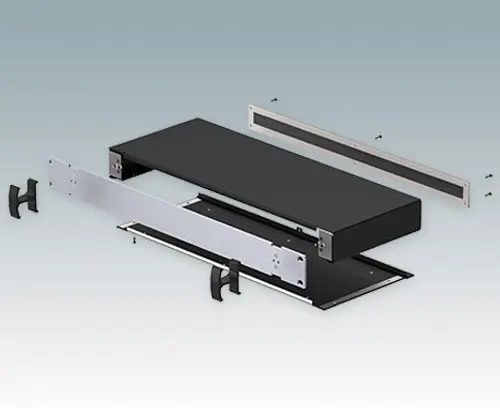

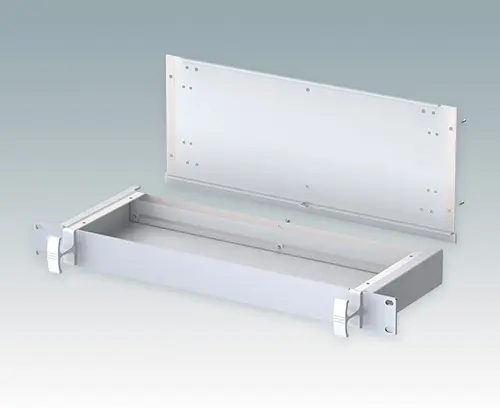

- Robuster abgekanteter Gehäusekorpus mit abnehmbarer Bodenplatte

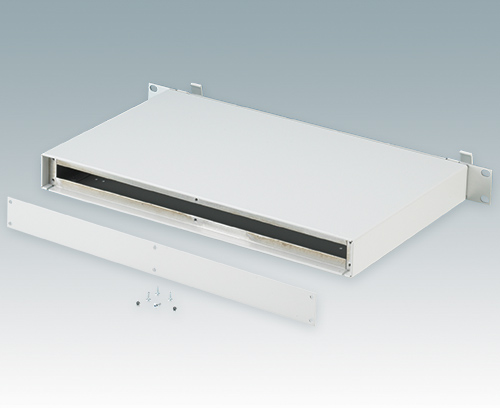

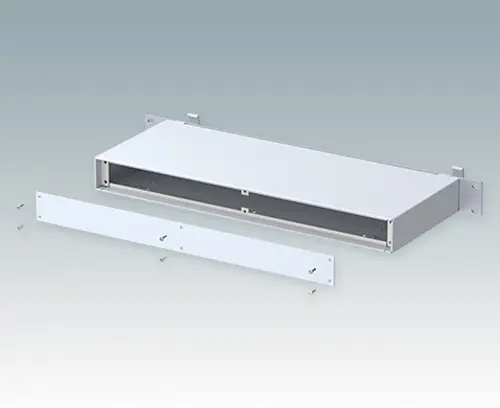

- Abnehmbarer Rückplatte
- Frontplatte aus eloxiertem Aluminium 1HE x 19 Zoll
- Montagelöcher in der Bodenplatte für Leiterkarten-Befestigung

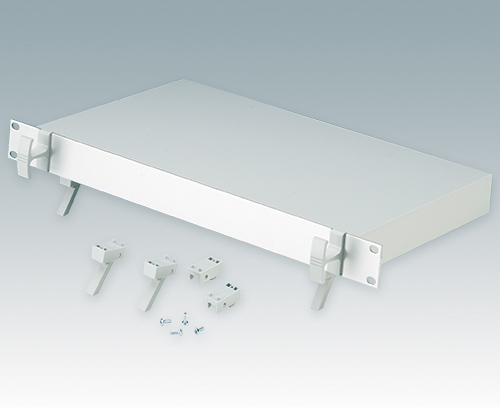

- Gehäusefüße mit Kipfüßen aus ABS (Zubehör)
- Leiterkarten-Abstandshalter als Zubehör
- Gehäuse werden vollständig montiert geliefert

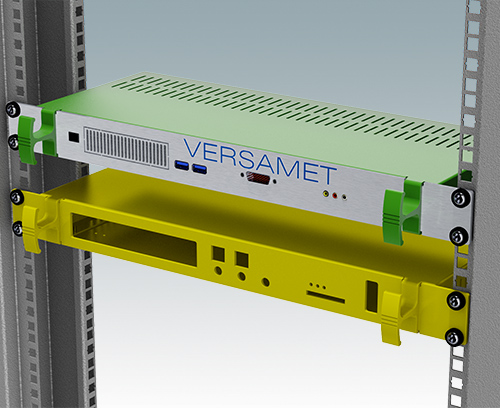

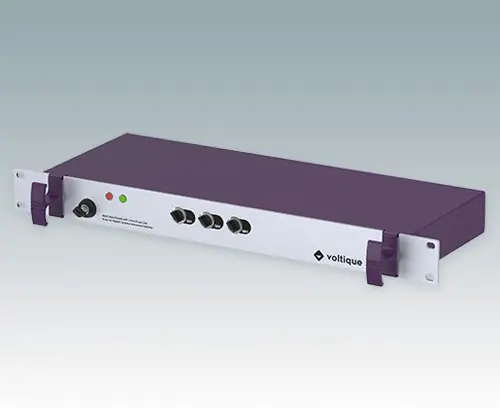

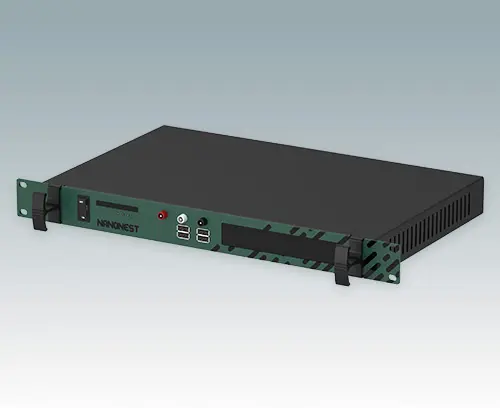

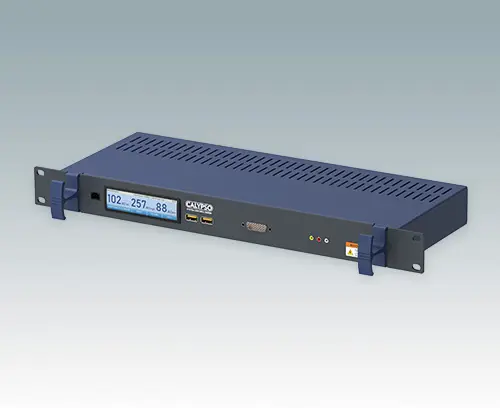

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>
Anwendungsfelder
Elektronikanwendungen für Rackeinsatz, wie z. B. Netzwerk- und Kommunikationsgeräte, Fertigungsrechner, Sound- und Studiosysteme, Laborgeräte und Fertigungssteuerungssysteme.
M4919115
VERSAMET 19" 1HEx165mm
Modern und vielseitig einsetzbare 19" Rack-Gehäuse mit eloxierter Aluminium Frontplatte und integrierten 'Komfortgriffen'. Gehäuse aus Aluminium, gekantet. Alle Befestigungen auf der Unterseite. Abnehmbare Boden- und Rückplatte für guten Zugang
Lieferumfang Deckplatte, Bodenplatte, 19” Frontplatte, Rückplatte, Griffe (2x), M3 x 8 mm (6x), M3 x 8 mm (4x), M4 Mutter und Unterlegscheibe (4x). Komplett montiert geliefert.
M4919115
VERSAMET 19" 1HEx165mmProdukt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
44x483x165mm
M4919119
VERSAMET 19" 1HEx165mm
Modern und vielseitig einsetzbare 19" Rack-Gehäuse mit eloxierter Aluminium Frontplatte und integrierten 'Komfortgriffen'. Gehäuse aus Aluminium, gekantet. Alle Befestigungen auf der Unterseite. Abnehmbare Boden- und Rückplatte für guten Zugang
Lieferumfang Deckplatte, Bodenplatte, 19” Frontplatte, Rückplatte, Griffe (2x), M3 x 8 mm (6x), M3 x 8 mm (4x), M4 Mutter und Unterlegscheibe (4x). Komplett montiert geliefert.
M4919119
VERSAMET 19" 1HEx165mmProdukt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
44x483x165mm
M4919125
VERSAMET 19" 1HEx265mm
Modern und vielseitig einsetzbare 19" Rack-Gehäuse mit eloxierter Aluminium Frontplatte und integrierten 'Komfortgriffen'. Gehäuse aus Aluminium, gekantet. Alle Befestigungen auf der Unterseite. Abnehmbare Boden- und Rückplatte für guten Zugang
Lieferumfang Deckplatte, Bodenplatte, 19” Frontplatte, Rückplatte, Griffe (2x), M3 x 8 mm (6x), M3 x 8 mm (4x), M4 Mutter und Unterlegscheibe (4x). Komplett montiert geliefert.
M4919125
VERSAMET 19" 1HEx265mmProdukt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
44x483x265mm
M4919129
VERSAMET 19" 1HEx265mm
Modern und vielseitig einsetzbare 19" Rack-Gehäuse mit eloxierter Aluminium Frontplatte und integrierten 'Komfortgriffen'. Gehäuse aus Aluminium, gekantet. Alle Befestigungen auf der Unterseite. Abnehmbare Boden- und Rückplatte für guten Zugang
Lieferumfang Deckplatte, Bodenplatte, 19” Frontplatte, Rückplatte, Griffe (2x), M3 x 8 mm (6x), M3 x 8 mm (4x), M4 Mutter und Unterlegscheibe (4x). Komplett montiert geliefert.
M4919129
VERSAMET 19" 1HEx265mmProdukt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
44x483x265mm
M5600001
Leiterkarten Montage-Set
Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.
Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.
Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.
Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.
M5600001
Leiterkarten Montage-SetProdukt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
M5600010
PCB-Befestigungsschrauben, M3
Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET
Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET
Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.
Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.
Lieferumfang 100 Schrauben M3x6mm.
M5600010
PCB-Befestigungsschrauben, M3Produkt Ihrem Warenkorb hinzugefügt
Verzinkt
6mm
M5600015
Gehäusefüße, Set 1
Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.
Ausführung Ohne Kippfuß.
Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).
M5600015
Gehäusefüße, Set 1Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
34x17x16mm

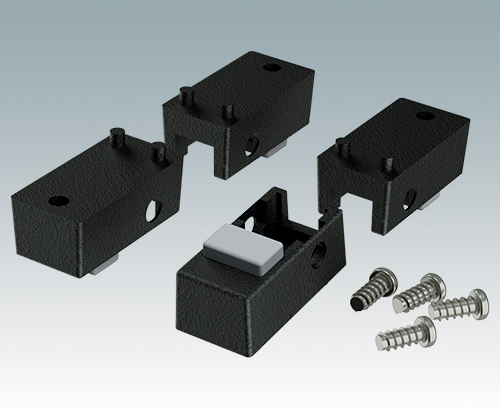

M5600019
Gehäusefüße, Set 1
Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.
Ausführung Ohne Kippfuß.
Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).
M5600019
Gehäusefüße, Set 1Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
34x17x16mm
M5600045
Gehäusefüße, Set 2
Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.
Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)
Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)
Ausführung Mit Kippfuß.
Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).
M5600045
Gehäusefüße, Set 2Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
34x17x16mm

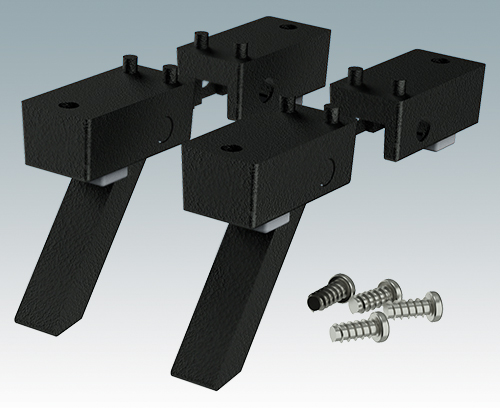

M5600049
Gehäusefüße, Set 2
Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.
Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)
Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)
Ausführung Mit Kippfuß.
Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).
M5600049
Gehäusefüße, Set 2Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
34x17x16mm

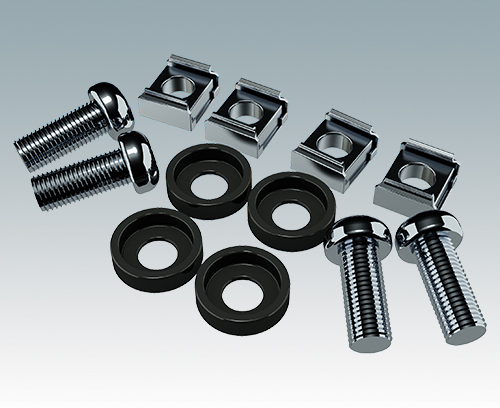

M5900016
19" Montage-Set
Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).
M5900016
19" Montage-SetProdukt Ihrem Warenkorb hinzugefügt

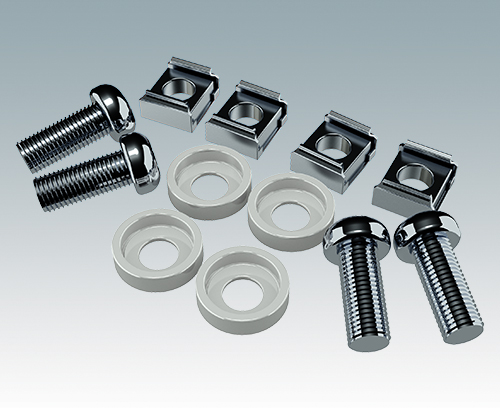

M6000035
19" Montage-Set
Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.
Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).
M6000035
19" Montage-SetProdukt Ihrem Warenkorb hinzugefügt
- VERSAMET 19-Zoll Katalog 3.627 KB
