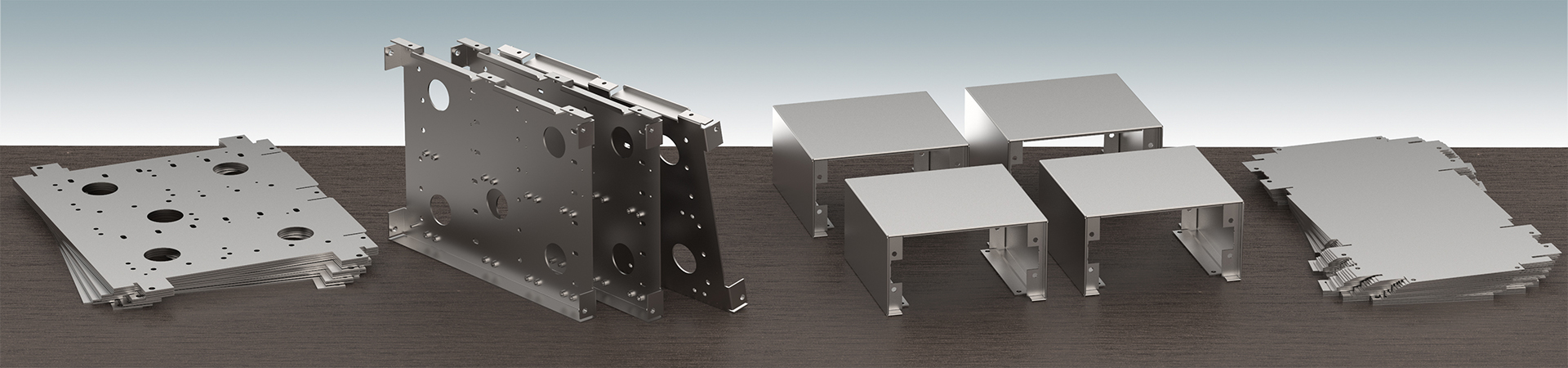

CNC-gestanzte und -gefalzte Gehäuseplatten
CNC-Stanzen von Aluminium- und StahlblechMehrere Gehäuseteile werden aus einem Blech gestanztCNC-Abkantpressen formen die Platten zu fertigen TeilenCNC-gestanzte und -gefalzte Gehäuseplatten

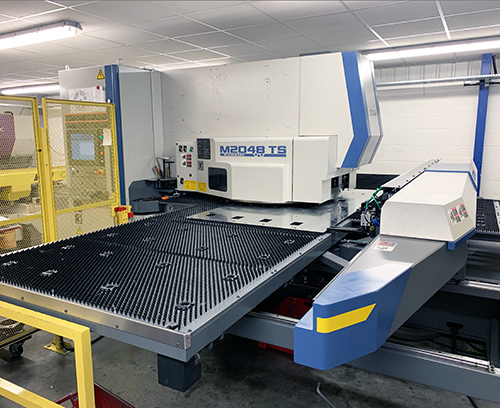

CNC-Stanzen von Aluminium- und Stahlblech

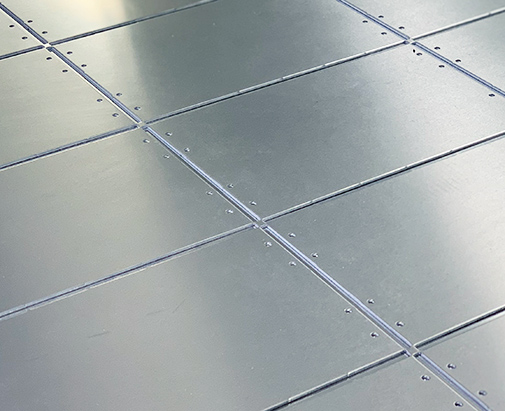

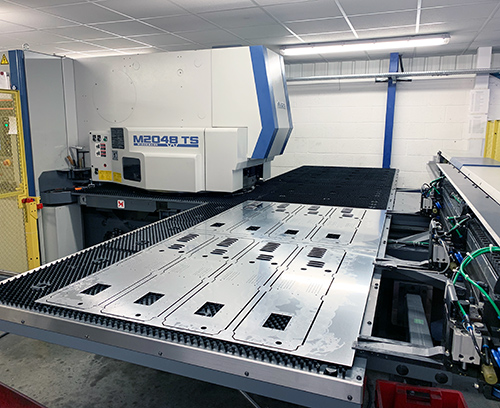

Mehrere Gehäuseteile werden aus einem Blech gestanzt

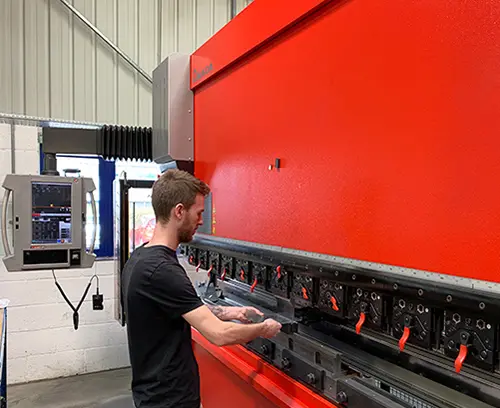

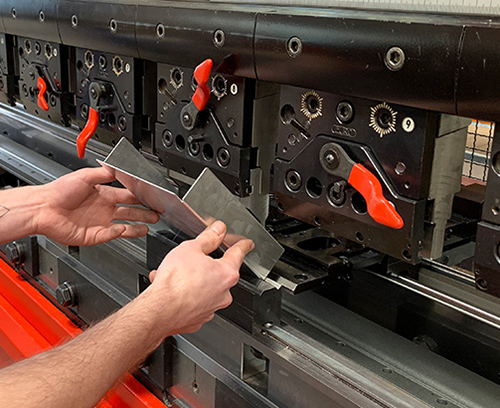

CNC-Abkantpressen formen die Platten zu fertigen Teilen

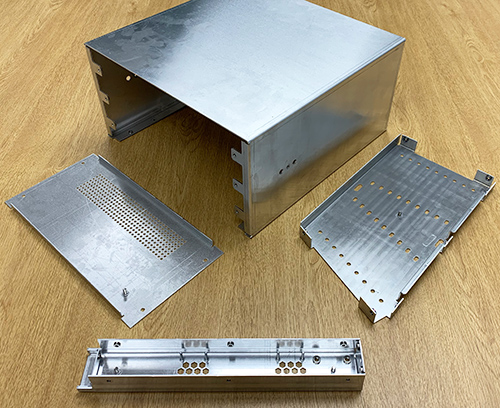

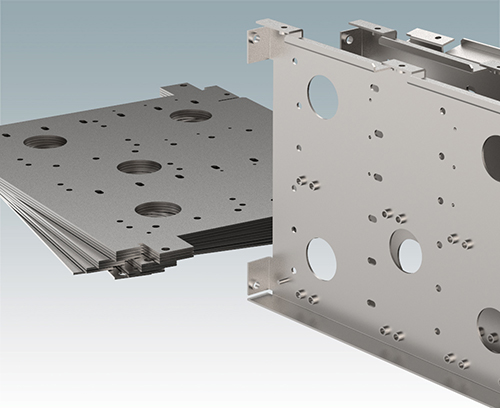

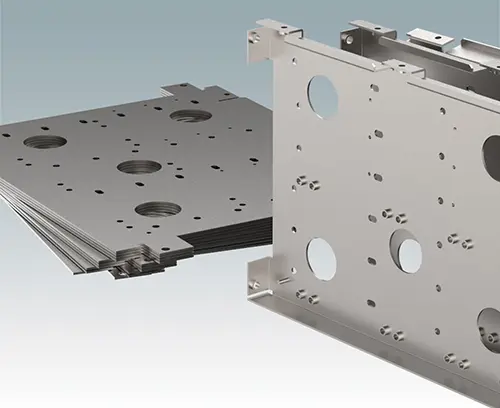

CNC-gestanzte und -gefalzte Gehäuseplatten

CNC-Stanzen und Abkanten

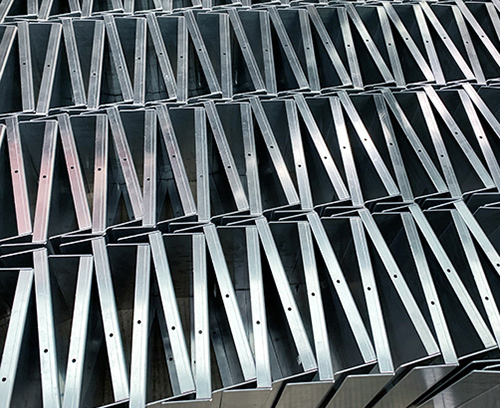

Gefertigte Platten und Teile aus Blech

Wir stellen alle gefertigten Teile intern mit unseren hochmodernen Produktionsanlagen her. Dazu gehören unter anderem CNC-Stanz- und Abkantmaschinen.

Flache Aluminium- und Stahlbleche können mit einer beliebigen Anzahl von Löchern oder einer Reihe von Schlitzen gestanzt werden, um spezielle Frontplatten, Oberteile, Abdeckungen sowie Deck- und Bodenplatten für Ihre Gehäuse herzustellen. Außerdem können Gehäuse und Blechteile mit diesen Verfahren nach Ihrem Design maßgefertigt werden. Wir arbeiten nach Ihren Zeichnungen und Vorgaben.

Verfügbare Optionen:

  • CNC-Stanzen von Löchern, Schlitzen, Halbausstanzungen, Vertiefungen, Gewindelöchern, Lüftungsschlitzen
  • CNC-Falzen von Ecken, Laschen, Flanschen, Umschlagfalzen, Kröpfungen
  • Befestigung von Einsätzen, Leiterkarten-Abstandshaltern, Gewindebolzen, Erdungspunkten
  • Bandschleifen der Aluminiumplatten für eine makellose Oberfläche

Verwenden Sie das Kontaktformular, oder rufen Sie unsere Vertriebsabteilung an, um weitere Informationen und ein Angebot einzuholen.



  • Auswahl alle Artikel
NEUHEIT
Ansicht

M0000600  Auf Merkliste setzen
Aluminiumblech

Aluminium
Blank

M0000601  Auf Merkliste setzen
Aluminiumblech

Aluminium
PVC-Schutzfilm

M0000650  Auf Merkliste setzen
Galvanized steel sheet

Verzinkter stahl
Verzinkt

M0000651  Auf Merkliste setzen
Galvanized steel sheet

Verzinkter stahl
Verzinkt

M0000652  Auf Merkliste setzen
Stahlblech, Zintec

Weichstahl Zintec
Verzinkt

M0000653  Auf Merkliste setzen
Stahlblech CR4

Weichstahl CR4
Blank

M0000800  Auf Merkliste setzen
Rundes Loch

M0000802  Auf Merkliste setzen
Rechteckiges Loch

Stanzwerkzeuge

M0000600

METCASE-Standardgehäuse werden aus Aluminiumblech hergestellt. Teile wie Abdeckungen, Aufsätze, Sockel, Seitenabdeckungen, Frontplatten und Rückwände werden aus den verschiedenen unten aufgeführten Sorten und Abmessungen hergestellt. Kundenspezifische Teile können auch aus diesen Standardmaterialien hergestellt werden.

Verfügbare Oberflächen:

Vorrätige Größen:

Materialspezifikation Dicke Blechgröße
5251 H22 1.0 mm 2000 x 1000 mm
5251 H22 1.0 mm 2500 x 1250 mm
5251 H22 1.2 mm 2500 x 1250 mm
1050 H14 1.5 mm 2500 x 1250 mm
3103 H14 1.5 mm 2000 x 1000 mm
5251 H22 2.0 mm 2500 x 1250 mm
5251 H22 2.5 mm 2000 x 1000 mm
5251 H22 3.0 mm 2000 x 1000 mm
5251 H22 4.0 mm 2000 x 1000 mm

M0000653

CR4 Stahlblech auf Lager lieferbar. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.9 mm 1600 x 1000 mm
0.9 mm 2000 x 1000 mm
0.8 mm 2000 x 1000 mm
0.8 mm 2000 x 1250 mm
1.2 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2000 x 1000 mm

M0000601

Mit beidseitig abziehbarer PVC-Schutzfolie.

Die Folie bietet zusätzlichen Schutz gegen Markierungen auf beiden Seiten der Platte für Platten, die stark bearbeitet und / oder gestanzt werden. Wir können Teile aus diesem Material auch an Kunden liefern, die ihre eigene Verarbeitung durchführen.

Verfügbare Oberflächen:

Vorrätige Größen:

Materialspezifikation Dicke Blechgröße
5251 H22 0.7 mm 2000 x 1000 mm
1050 H14 1.0 mm 2000 x 1000 mm
5251 H22 1.0 mm 2000 x 1000 mm
5251 H22 2.0 mm 2000 x 1000 mm
5251 H22 2.5 mm 2000 x 1000 mm

M0000802

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Deine Größe nicht hier? Rechteckige Löcher können auch erstellt werden, indem ein kleinerer Stempel schrittweise verwendet wird, um ein großes Loch zu erzeugen. Kundenspezifische Stempelgrößen können auch für Ihre speziellen Anforderungen erhalten werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Dim A (mm) Dim B (mm)
3.50 1.60
5.00 3.00, 3.30
5.20 3.20
5.50 3.20
6.00 3.00, 4.40, 4.50
6.50 3.50
6.60 4.40
7.00 4.00
7.16 3.16
7.62 4.50
8.00 2.50, 4.50
8.20 3.80
8.40 4.00
9.50 7.50
9.65 4.82
9.70 6.70
10 1.20, 1.80, 4.00, 5.00, 5.13, 6.50, 7.00
10.50 4.50, 7.00, 7.50
11.00 5.50, 6.00
11.90 6.40
12.00 4.00
12.60 6.70
12.70 4.50, 5.00, 5.08
13.00 1.50
13.50 9.00
14.00 9.00
15.00 3.50, 8.00
15.20 3.80
15.50 3.50
16.00 2.00, 6.00
17.00 1.80, 8.00
18.00 3.20
20.00 5.00
22.00 10.00
23.00 4.00
24.00 10.00
25 2.00, 2.50, 3.00, 5.00, 6.00, 6.50, 7.10, 8.00, 11.00, 15.00
25.40 4.78, 5.00, 6.35
27.00 6.00, 6.50
28.00 3.00
30.00 7.00
34.12 6.35
38 2.50
40.00 3.00
46.00 3.00
46.50 6.00
50.00 7.00
57.00 4.00
75.00 30.00

M0000650

Stahlblech, zum Korrosionsschutz verzinkt. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.8 mm 2000 x 1000 mm
1.0 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2000 x 1000 mm
2.5 mm 2500 x 1250 mm

M0000652

Stahlblech, zum Schutz vor Korrosion mit Zink beschichtet. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.9 mm 2000 x 1000 mm
1.2 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2500 x 1250 mm

M0000801

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Deine Größe nicht hier? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen erhalten werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Dim A (mm) Dim B (mm)
3.50 1.60
5.00 3.00, 3.30
5.20 3.20
5.50 3.20
6.00 3.00, 4.40, 4.50
6.50 3.50
6.60 4.40
7.00 4.00
7.16 3.16
7.62 4.50
8.00 2.50, 4.50
8.20 3.80
8.40 4.00
9.50 7.50
9.65 4.82
9.70 6.70
10 1.20, 1.80, 4.00, 5.00, 5.13, 6.50, 7.00
10.50 4.50, 7.00, 7.50
11.00 5.50, 6.00
11.90 6.40
12.00 4.00
12.60 6.70
12.70 4.50, 5.00, 5.08
13.00 1.50
13.50 9.00
14.00 9.00
15.00 3.50, 8.00
15.20 3.80
15.50 3.50
16.00 2.00, 6.00
17.00 1.80, 8.00
18.00 3.20
20.00 5.00
22.00 10.00
23.00 4.00
24.00 10.00
25 2.00, 2.50, 3.00, 5.00, 6.00, 6.50, 7.10, 8.00, 11.00, 15.00
25.40 4.78, 5.00, 6.35
27.00 6.00, 6.50
28.00 3.00
30.00 7.00
34.12 6.35
38 2.50
40.00 3.00
46.00 3.00
46.50 6.00
50.00 7.00
57.00 4.00
75.00 30.00

M0000651

Heller spinniger Abgang

Stahlblech, zum Korrosionsschutz verzinkt. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.7 mm 2500 x 1250 mm
0.9 mm 2000 x 1000 mm
0.9 mm 2500 x 1250 mm
1.2 mm 2000 x 1000 mm
3.0 mm 2000 x 1000 mm

M0000800

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Deine Größe nicht hier? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen erhalten werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Durchmesser (mm)
1.00, 1.40, 1.57, 1.60, 1.80
2.0, 2.10, 2.20, 2.30, 2.36, 2.40, 2.50, 2.60, 2.75, 2.8
3.00, 3.20, 3.30, 3.40, 3.50, 3.60, 3.70, 3.80
4.0, 4.15, 4.20, 4.25, 4.30, 4.40, 4.50, 4.60, 4.75, 4.80, 4.86, 4.90
5.0, 5.10, 5.20, 5.40, 5.5, 5.55, 5.60, 5.80
6.0, 6.20, 6.35, 6.40, 6.50, 6.60, 6.70, 6.80, 6.90
7.0, 7.10, 7.20, 7.40, 7.60, 7.70, 7.90, 7.94
8.0, 8.20, 8.30, 8.50, 8.75, 8.80
9.0, 9.20, 9.50, 9.60, 9.70
10.00, 10.30, 10.50, 10.70
11.00, 11.13, 11.50, 11.70, 11.90
12.00, 12.20, 12.50, 12.70
13.00, 13.50
14.00, 14.15, 14.30, 14.50, 14.60
15.10, 15.50
16.00, 16.40, 16.70
17.00, 17.60, 17.80
18.00, 18.60
19.00, 19.50
20.00, 20.20, 20.50, 20.80, 20.85
21.00, 21.50
22.00, 22.20, 22.50, 22.70
23.00
24.00, 24.40
25.00, 25.10, 25.40
26.00, 26.80
27.00, 27.50
28.00, 28.20, 28.65
29.00
30.00
31.00, 31.85
32.00, 32.85
33.00
34.10
35.10, 35.5, 35.75
36.00
37.00, 37.90
38.10, 38.50
40.00
41.28, 41.70, 41.88
45.00, 45.20
46.00, 46.50
48.50
50.00, 50.67, 50.80
51.00
52.38
53.78
55.35
58.88
59.18
65.00
67.00
68.82
69.00
70.00
76.20
84.85
