M5320109 UNIDESK M200

M5320109

UNIDESK M200

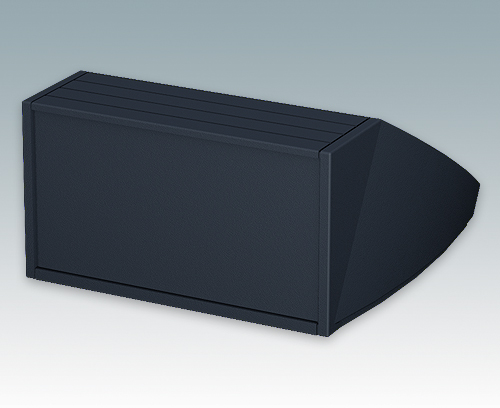

Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung

Mit Dictungen (IP 54)

Lieferumfang

Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

  • Passende Systemkomponenten

Zubehör

M5301502 Frontplatte M200

M5301502

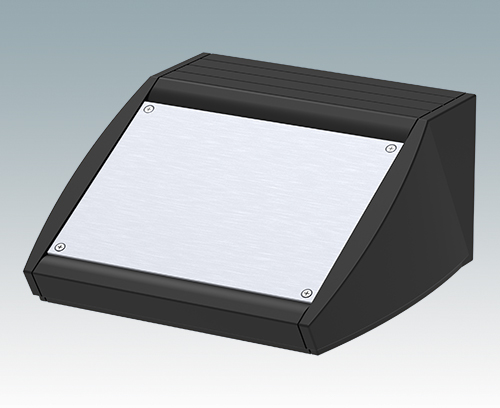

Frontplatte M200 Frontplatte für UNIDESK M200 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301502

Frontplatte M200
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
170x2x123mm
M5302212 Wandhalter-Set M200

M5302212

Wandhalter-Set M200 Wandhalter-Set für UNIDESK M200 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302212

Wandhalter-Set M200
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrer Liste hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrer Liste hinzugefügt
Stahlmetall
Verzinkt
6mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Schutzart
Farbe
Schwarz RAL 9005
Standards
REACH konform
RoHS konform
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
200 mm
Tiefe
200 mm
Höhe
102 mm
Platinenlänge Unterteil
147 mm
Platinenbreite Unterteil
145 mm

Katalogseiten

Montageanleitungen (Gruppe)

Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN EN 16742)

Gewicht/1 Stück
1,5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
