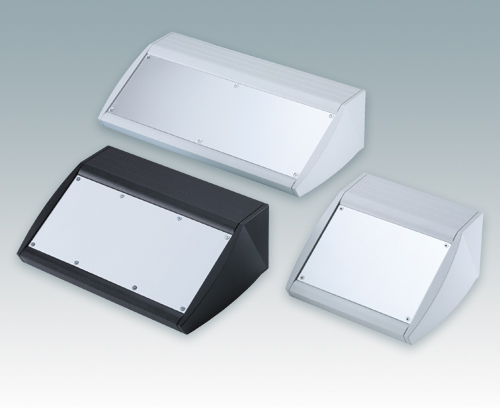

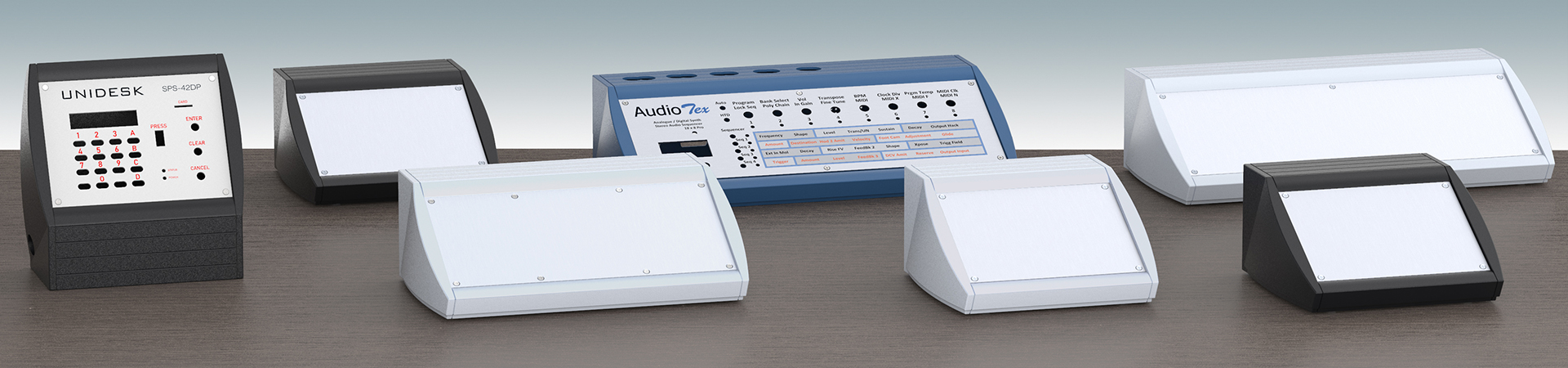

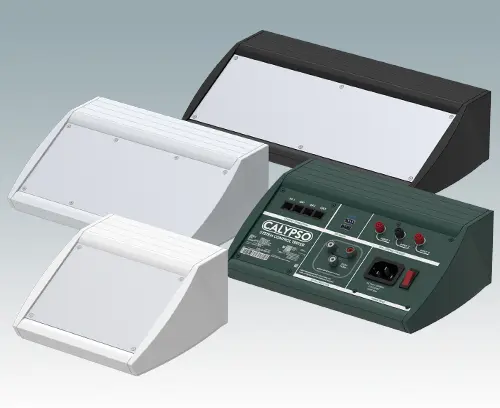

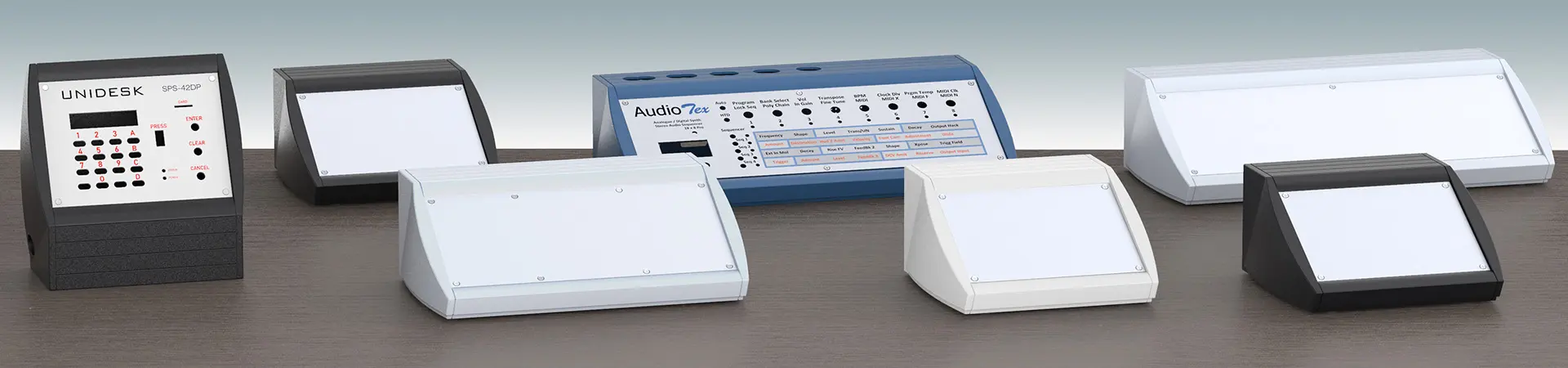

Unidesk geneigte Gehäuse

Unidesk

Pultgehäuse mit geneigter Front

  • Ergonomische Instrumentengehäuse aus Aluminium für Tisch- und Wandanwendungen
  • Sehr robustes Design in drei Standardgrößen und zwei Farben: hellgrau und schwarz

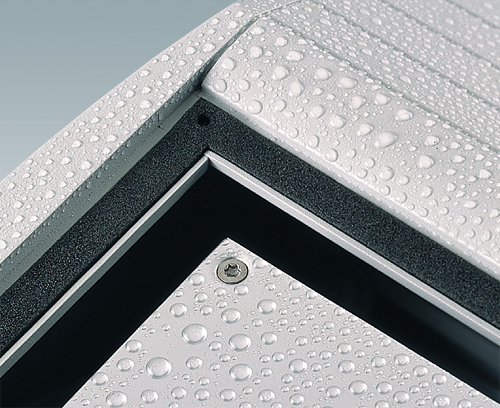

  • Optionale IP 54-Modelle (VDE-geprüft) mit Dichtungen für Front- und Bodenplatte

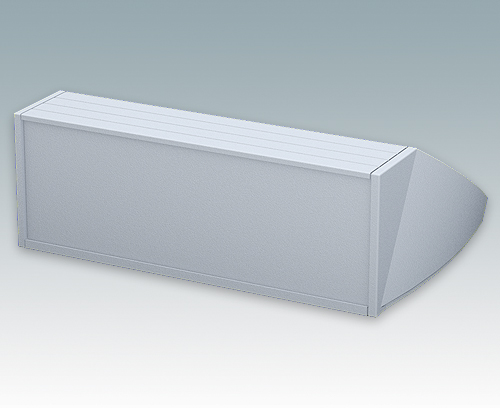

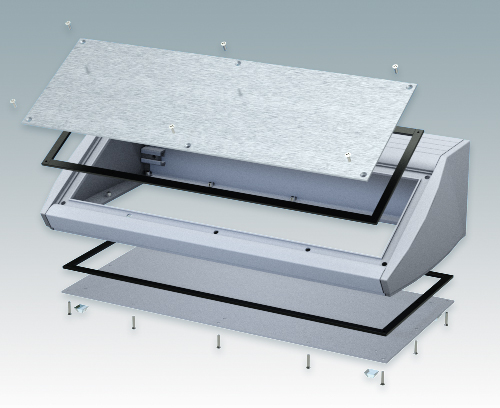

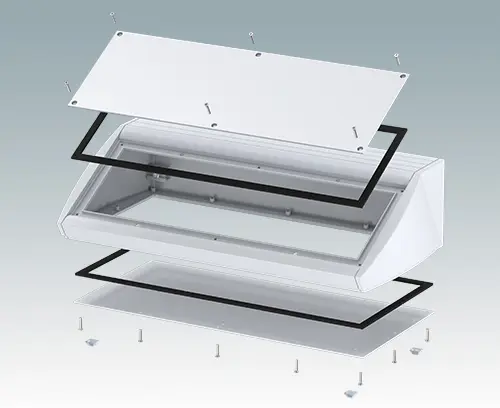

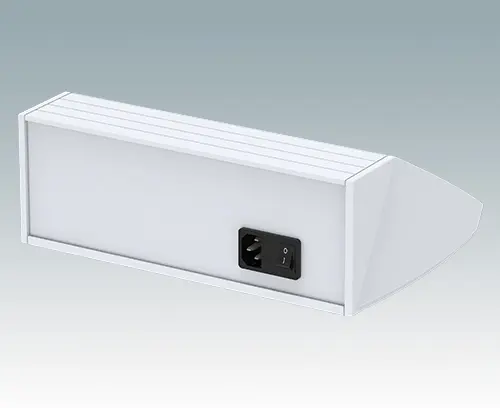

  • Vormontierter Gehäusekorpus aus Aluminium mit plane Rückseite für Steckverbinder etc.
  • Befestigungselemente M3 Torx® T10 und MS M3 Pozidriv aus Edelstahl im Lieferumfang enthalten
  • Vier rutschfeste Gummifüße im Lieferumfang enthalten

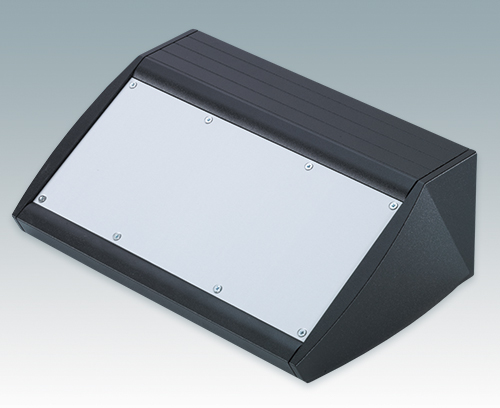

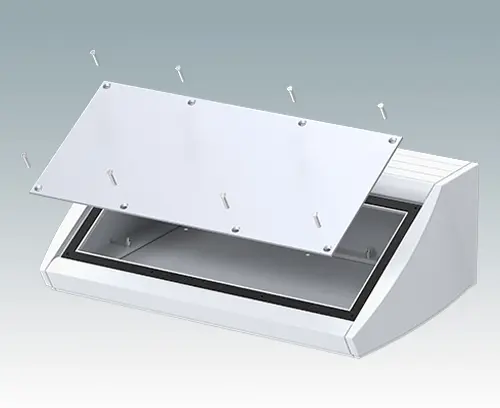

  • Als Zubehör erhältliche Frontplatte ist vertieft, zur Installation einer Folientastatur

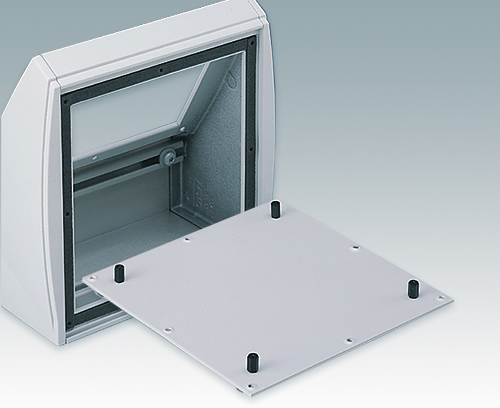

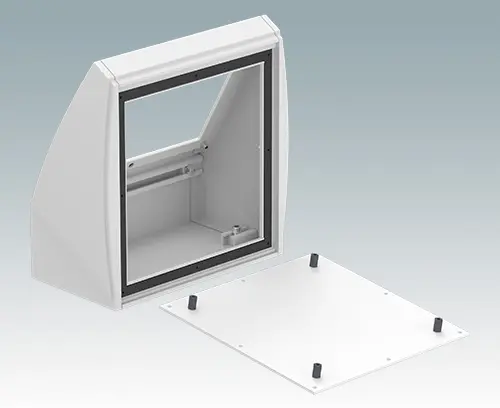

  • Vorgestanzte Leiterkarten-Befestigungspunkte im Boden
  • Für den IP54-Schutz sind als Zubehör erhältliche Leiterkarten-Abstandshalter erforderlich

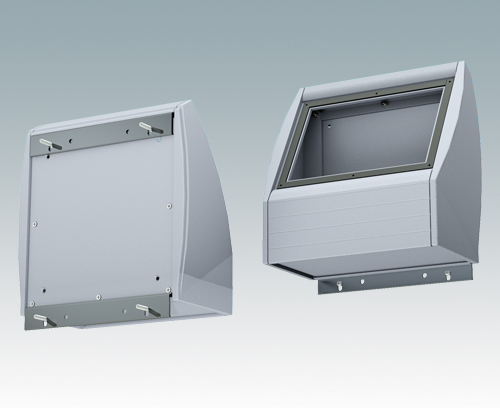

  • Zubehör Wandmontagesatz.

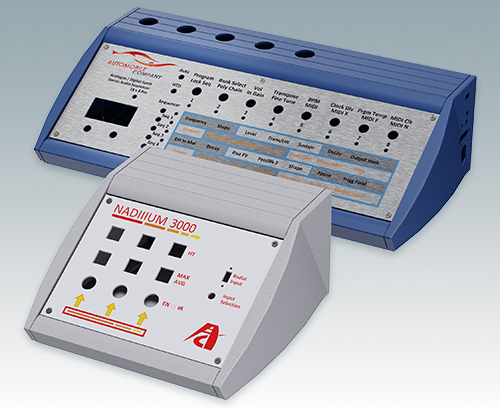

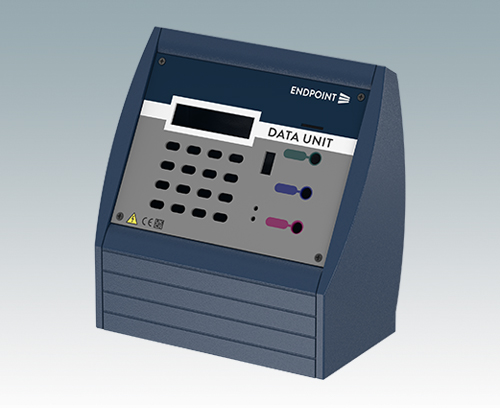

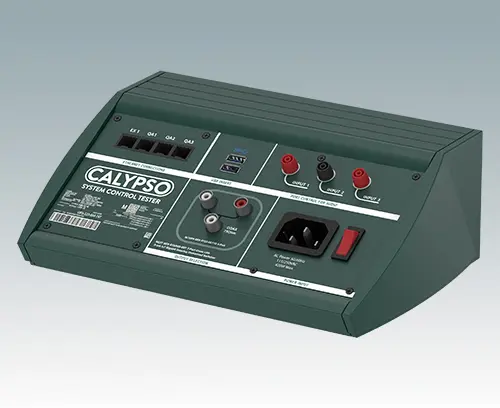

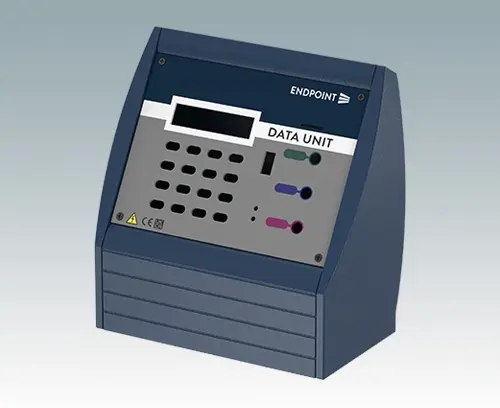

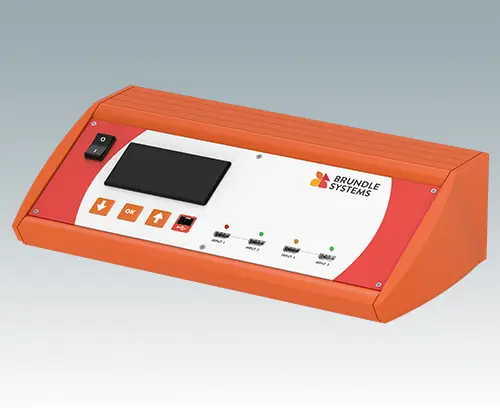

Bestellen Sie Ihre eigene kundenspezifische Version. Hier erfahren Sie mehr >>

  • Video

Anwendungsbereiche

Diese robusten und attraktiven Pultgehäuse eignen sich für moderne Bürosysteme, POS-Terminals, Medizinische Geräte, Fertigungssteuerung, Sicherheitseinheiten, Maschinensteuerungen und viele andere elektronische/elektrotechnische Terminal-Geräte.

  • Auswahl alle Artikel
  • Zubehör
  • Dokumente

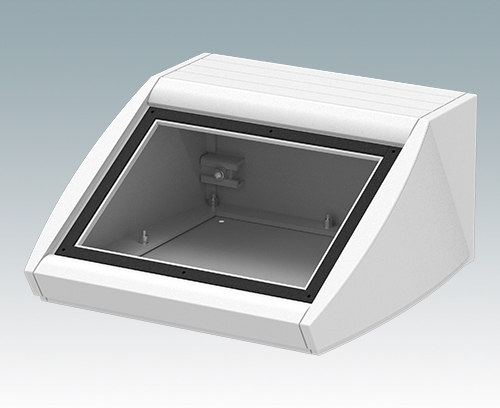

M5320105 UNIDESK M200 IP 54

M5320105

UNIDESK M200 IP 54 Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung Mit Dictungen (IP 54)

Lieferumfang Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5320105

UNIDESK M200 IP 54
Produkt Ihrer Liste hinzugefügt
Aluminium
Lichtgrau RAL 7035
200x200x102mm
IP 54
M5320109 UNIDESK M200 IP 54

M5320109

UNIDESK M200 IP 54 Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung Mit Dictungen (IP 54)

Lieferumfang Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5320109

UNIDESK M200 IP 54
Produkt Ihrer Liste hinzugefügt
Aluminium
Schwarz RAL 9005
200x200x102mm
IP 54

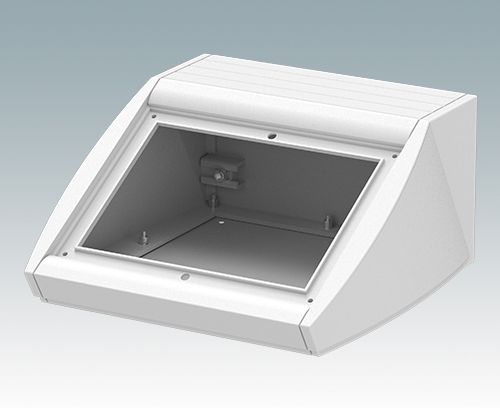

M5320115 UNIDESK M200

M5320115

UNIDESK M200 Pultgehäuse mit ergonomisch günstiger Bedienfront für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Frontplatte als Zubehör.

Ausführung Ohne dichtungen

Lieferumfang Aluminium-Gehäuse, Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5320115

UNIDESK M200
Produkt Ihrer Liste hinzugefügt
Aluminium
Lichtgrau RAL 7035
200x200x102mm
M5320119 UNIDESK M200

M5320119

UNIDESK M200 Pultgehäuse mit ergonomisch günstiger Bedienfront für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Frontplatte als Zubehör.

Ausführung Ohne dichtungen

Lieferumfang Aluminium-Gehäuse, Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5320119

UNIDESK M200
Produkt Ihrer Liste hinzugefügt
Aluminium
Schwarz RAL 9005
200x200x102mm

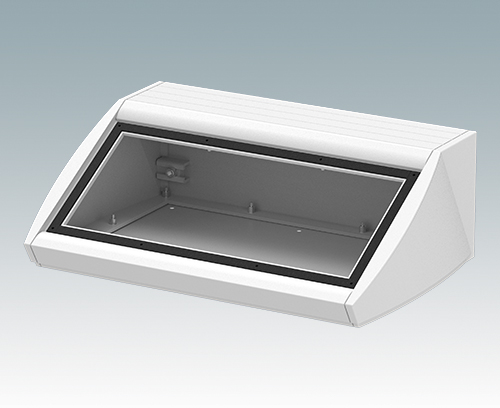

M5330105 UNIDESK M300 IP 54

M5330105

UNIDESK M300 IP 54 Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung Mit Dictungen (IP 54)

Lieferumfang Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5330105

UNIDESK M300 IP 54
Produkt Ihrer Liste hinzugefügt
Aluminium
Lichtgrau RAL 7035
300x200x102mm
IP 54
M5330109 UNIDESK M300 IP 54

M5330109

UNIDESK M300 IP 54 Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung Mit Dictungen (IP 54)

Lieferumfang Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5330109

UNIDESK M300 IP 54
Produkt Ihrer Liste hinzugefügt
Aluminium
Schwarz RAL 9005
300x200x102mm
IP 54

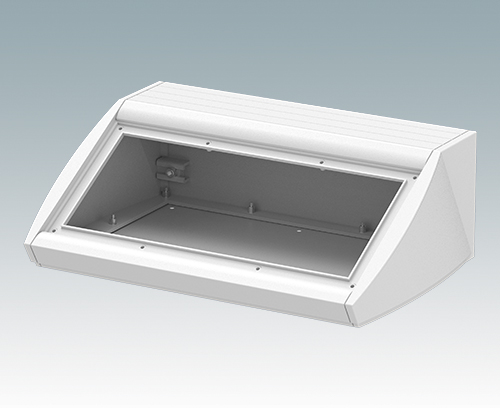

M5330115 UNIDESK M300

M5330115

UNIDESK M300 Pultgehäuse mit ergonomisch günstiger Bedienfront für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Frontplatte als Zubehör.

Ausführung Ohne dichtungen

Lieferumfang Aluminium-Gehäuse, Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5330115

UNIDESK M300
Produkt Ihrer Liste hinzugefügt
Aluminium
Lichtgrau RAL 7035
300x200x102mm
M5330119 UNIDESK M300

M5330119

UNIDESK M300 Pultgehäuse mit ergonomisch günstiger Bedienfront für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Frontplatte als Zubehör.

Ausführung Ohne dichtungen

Lieferumfang Aluminium-Gehäuse, Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5330119

UNIDESK M300
Produkt Ihrer Liste hinzugefügt
Aluminium
Schwarz RAL 9005
300x200x102mm

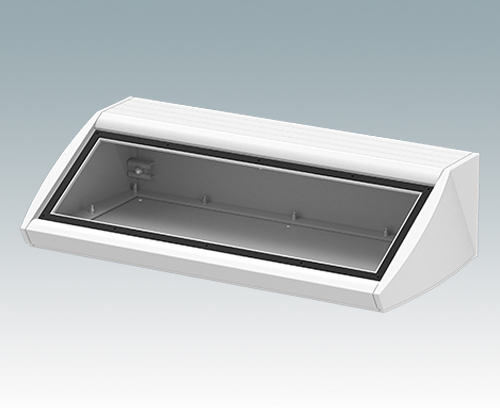

M5340105 UNIDESK M400 IP 54

M5340105

UNIDESK M400 IP 54 Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung Mit Dictungen (IP 54)

Lieferumfang Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5340105

UNIDESK M400 IP 54
Produkt Ihrer Liste hinzugefügt
Aluminium
Lichtgrau RAL 7035
400x200x102mm
IP 54
M5340109 UNIDESK M400 IP 54

M5340109

UNIDESK M400 IP 54 Pultgehäuse mit ergonomisch günstiger Bedienfront und Schutzart IP 54 für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Für die Schutzart IP 54 ist es erforderlich, die Öffnungen der Bodenplatte mit dem Leiterkarten-Montage-Set M 56 00 001 oder eigenen Leiterkartenbefestigungen zu verschließen. Frontplatte als Zubehör.

Ausführung Mit Dictungen (IP 54)

Lieferumfang Aluminium-Gehäuse, Dichtungen (4x), Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5340109

UNIDESK M400 IP 54
Produkt Ihrer Liste hinzugefügt
Aluminium
Schwarz RAL 9005
400x200x102mm
IP 54

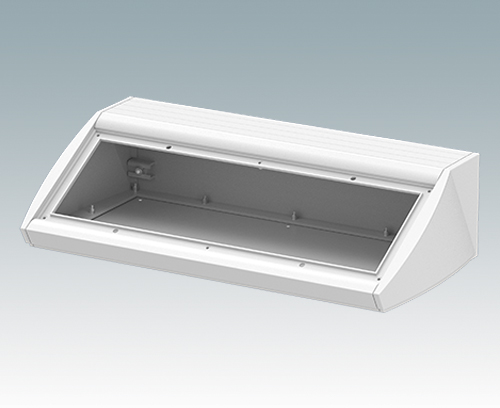

M5340115 UNIDESK M400

M5340115

UNIDESK M400 Pultgehäuse mit ergonomisch günstiger Bedienfront für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Frontplatte als Zubehör.

Ausführung Ohne dichtungen

Lieferumfang Aluminium-Gehäuse, Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5340115

UNIDESK M400
Produkt Ihrer Liste hinzugefügt
Aluminium
Lichtgrau RAL 7035
400x200x102mm
M5340119 UNIDESK M400

M5340119

UNIDESK M400 Pultgehäuse mit ergonomisch günstiger Bedienfront für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Frontplatte als Zubehör.

Ausführung Ohne dichtungen

Lieferumfang Aluminium-Gehäuse, Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

schließen

M5340119

UNIDESK M400
Produkt Ihrer Liste hinzugefügt
Aluminium
Schwarz RAL 9005
400x200x102mm

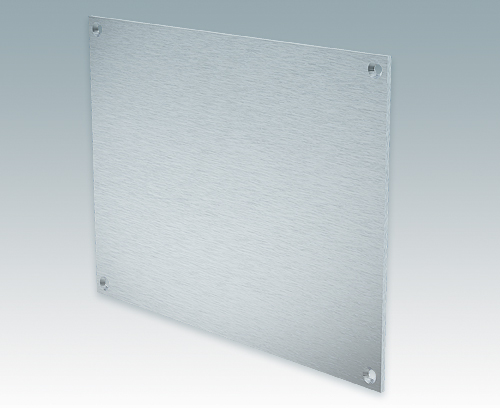

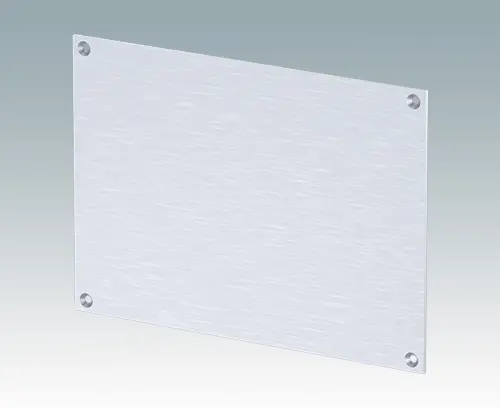

M5301502 Frontplatte M200

M5301502

Frontplatte M200 Frontplatte für UNIDESK M200 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301502

Frontplatte M200
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
170x2x123mm

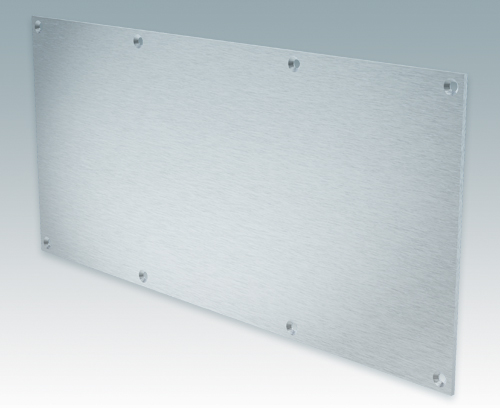

M5301503 Frontplatte M300

M5301503

Frontplatte M300 Frontplatte für UNIDESK M300 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301503

Frontplatte M300
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
270x2x123mm

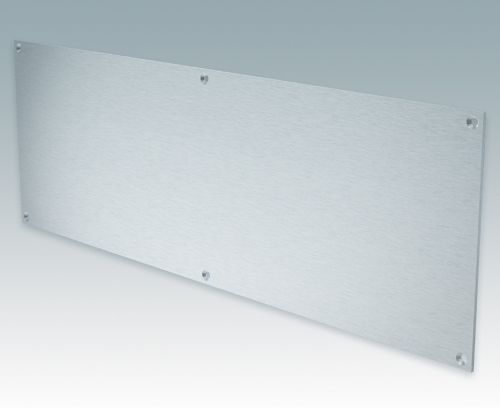

M5301504 Frontplatte M400

M5301504

Frontplatte M400 Frontplatte für UNIDESK M400 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301504

Frontplatte M400
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
370x2x123mm

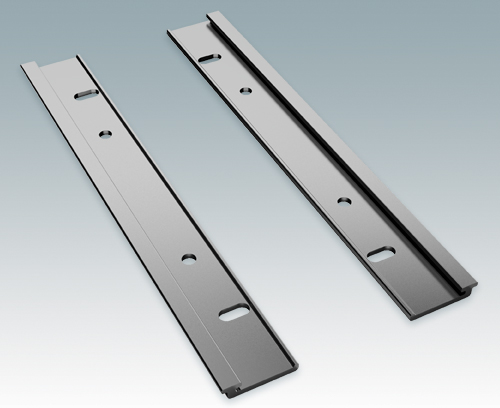

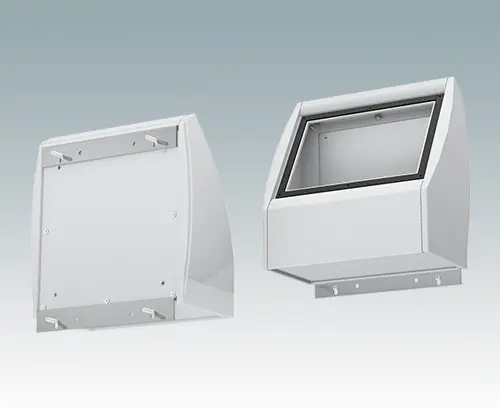

M5302212 Wandhalter-Set M200

M5302212

Wandhalter-Set M200 Wandhalter-Set für UNIDESK M200 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302212

Wandhalter-Set M200
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert

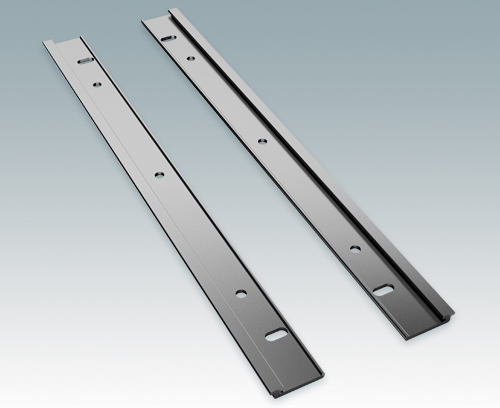

M5302213 Wandhalter-Set M300

M5302213

Wandhalter-Set M300 Wandhalter-Set für UNIDESK M300 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302213

Wandhalter-Set M300
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert

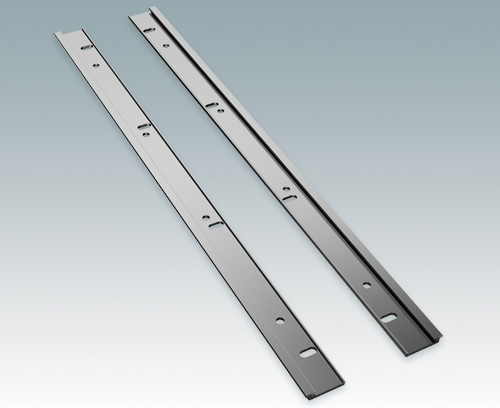

M5302214 Wandhalter-Set M400

M5302214

Wandhalter-Set M400 Wandhalter-Set für UNIDESK M300 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302214

Wandhalter-Set M400
Produkt Ihrer Liste hinzugefügt
Aluminium
Matt eloxiert
M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrer Liste hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrer Liste hinzugefügt
Stahlmetall
Verzinkt
6mm
