SO SPEZIFIZIEREN SIE MASSGESCHNEIDERTE TECHNOMET-GERÄTEGEHÄUSE

TECHNOMET-GERÄTEGEHÄUSE: DIE DESIGN-ETHOS…

Unsere TECHNOMET-Premium-Instrumentengehäuse sollten schon immer nicht nur solide, zuverlässig und praktisch sein, sondern auch schön gestaltet sein. Sie wurden erstellt, um einige wichtige Fragen im Zusammenhang mit der Herstellung von Elektronikgehäusen aus Metall zu beantworten.

Was wäre, wenn ein gefaltetes Aluminiumgehäuse mit engeren Toleranzen hergestellt werden könnte? Was wäre, wenn es mit den gleichen Toleranzen gebaut werden könnte wie geformte Kunststoffgehäuse? Was wäre, wenn Gehäuseästhetik und Funktionalität kein Kompromiss sein müssten? Was wäre, wenn sie kombiniert werden könnten, um eine fortschrittlichere Lösung zu schaffen, die eine größere Auswahl bietet?

TECHNOMET-Instrumentengehäuse sind die Antwort auf all diese Fragen. Aber um das Gesamtbild und alle daraus resultierenden Vorteile wirklich zu verstehen, ist es wichtig, sich zunächst auf einen bestimmten Teil des Gehäuses zu konzentrieren – die Blenden – und warum sie einen so tiefgreifenden und positiven Einfluss auf das Endprodukt haben …

WARUM DIE LÄNGEN VON TECHNOMET INDIVIDUELLE GRÖSSEN SO EINFACH MACHEN

Sie haben wahrscheinlich schon erraten, dass sich die Blenden von TECHNOMET von denen anderer Gehäuse unterscheiden. Sie sind zum einen flächenbündig und werten das Gehäuse optisch und damit auch die darin enthaltene Elektronik auf. Aber es steckt noch mehr dahinter.

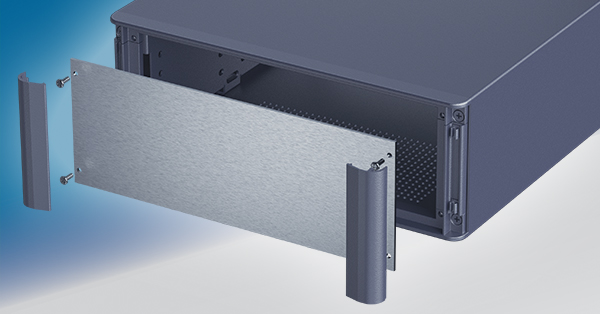

Ja, Blenden verbessern die Ästhetik von Instrumentengehäusen, aber das ist nicht der einzige Grund, warum sie angebracht werden: Sie erleichtern auch den Zugang zu den Komponenten im Inneren. Entfernen Sie die Frontverkleidungen von TECHNOMET, schrauben Sie die Frontplatte ab und die Platinen können einfach herausgezogen werden. Ebenso einfach ist das Entfernen der Rückwand.

Bei vielen Metallgehäusen können die Blenden jedoch einschränkend sein. Da es sich um Druckgussteile handelt, kann die Verfügbarkeit kundenspezifischer Größen eingeschränkt sein. Nicht so bei TECHNOMET – die Blenden können sowohl in der Höhe als auch in der Breite verändert werden.

Dieses clevere Rahmendesign ermöglicht es Ihnen, die Gehäuse in maßgeschneiderten Tiefen, Breiten und Höhen zu spezifizieren. Dies ist etwas, was wir in unserem Sortiment an Instrumentengehäusen eingeführt haben, aber die Idee begann mit TECHNOMET.

Es ist wichtig zu beachten, dass dieser Vorteil auch für TECHNOMET gilt, wenn es mit einer schrägen Front ausgestattet ist. Während maßgeschneiderte Breiten und Tiefen einfach herzustellen sind, können maßgeschneiderte Höhen etwas komplexer sein, da sich der Winkel der schrägen Front ändert.

KUNDENSPEZIFISCHE BEARBEITUNG VON TECHNOMET-INSTRUMENTENGEHÄUSE

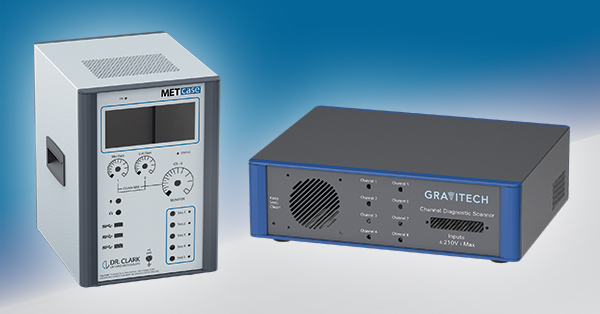

Jedes METCASE-Standardgehäuse – sei es TECHNOMET oder ein anderes Modell – ist so konzipiert, dass möglichst wenig Anpassungen erforderlich sind. Viele Kunden entscheiden sich für ein Standardgehäuse und spezifizieren dann kundenspezifische Vorder- und Rückwände. Bei TECHNOMET muss die Frontplatte als Zubehör angegeben werden, während die Rückplatte im Lieferumfang enthalten ist. Beide Flachbildschirme lassen sich leicht anpassen.

Jedes Gehäuse erfordert eine Form der CNC-Bearbeitung, um die Installation von Steuerungen, einem Netzteil und anderen Anschlüssen zu ermöglichen. Im April 2022 haben wir eine sechsstellige Investition in drei neue hochmoderne Stanz-, Umform- und Fräsmaschinen angekündigt, um die Produktion weiter zu beschleunigen.

Das CNC-Stanzen umfasst Löcher, Schlitze, Halbscheren, Vertiefungen, Berstlöcher und Lüftungsschlitze. Das CNC-Falten umfasst Ecken, Laschen, Flansche, Holländerfalten und Knicke. Erfahren Sie hier mehr und sehen Sie sich Beispiele an.

Beim CNC-Fräsen, Bohren und Gewindeschneiden beträgt unsere Bearbeitungstoleranz +/- 0,1 mm für Ausschnitte, Aussparungen und Löcher bis zu einer Länge von 30 mm und +/- 0,15 mm für eine Länge bis zu 120 mm. Der minimale Eckenradius beträgt 1 mm. Erfahren Sie mehr und sehen Sie sich Beispiele an.

SPEZIFIZIERUNG DER TECHNOMET-GERÄTEGEHÄUSE IN BENUTZERDEFINIERTEN FARBEN

TECHNOMET ist standardmäßig in zwei Farben erhältlich: Lichtgrau (RAL 7035) und Anthrazit (RAL 7016). Und für viele Kunden ist es genau das, was sie wollen: sofort ab Lager lieferbar. Es ist aber auch ganz einfach, TECHNOMET in individuellen Farben zu spezifizieren. Es gibt drei Möglichkeiten…

Die erste besteht darin, für das gesamte Gehäuse eine völlig andere Farbe zu wählen. Wir haben viele Farben auf Lager, Sie müssen also nur die Farbe angeben, die Sie möchten. Unser Sortiment an vorrätigen Farben können Sie hier einsehen. Es stehen mehr als 40 Farben zur Auswahl. Dazu gehören Rot, Orange, Gelb, Grün und 13 Blautöne (14, wenn man Blaugrün mitzählt). Wenn Sie einen anderen Farbton wünschen, der nicht vorrätig ist, arbeiten wir normalerweise mit RAL-Farben, können aber auf Anfrage auch andere Farbtöne anpassen.

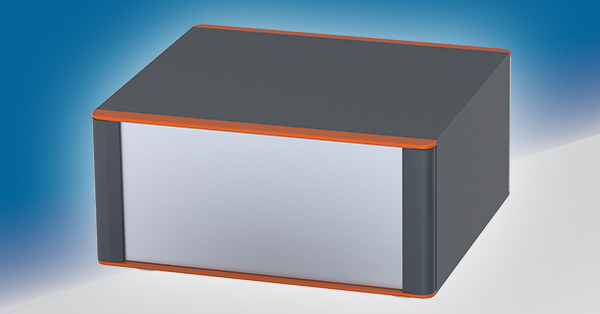

Die zweite Methode besteht darin, eine Farbhervorhebung hinzuzufügen. Für das Hauptgehäuse behalten Sie das standardmäßige Hellgrau oder Anthrazit bei, setzen jedoch einen Kontrast zu anderen Teilen des Gehäuses, indem Sie diese in einer anderen Farbe angeben. Das können zum Beispiel die Blenden, die Zierleisten oder die Vorder- und Rückseite sein. Dies ist eine schnelle, einfache und kostengünstige Möglichkeit, einem Gehäuse ein Firmenlogo oder eine Farbcodierung hinzuzufügen. Es kann so dezent oder so auffällig sein, wie Sie es wünschen.

Option drei beinhaltet die Kombination der ersten beiden Methoden. Sie können das Hauptgehäuse in einer nicht standardmäßigen Farbe festlegen und dann Highlights in einer anderen Farbe hinzufügen. Aber für welche Methode Sie sich auch entscheiden, Sie sollten bedenken, dass Understatement oft die beste Strategie ist – wenn es um die Farbe geht, kann eine kleine Anpassung viel bewirken. Vor allem, wenn man den Druck von Legenden und Logos mit einbezieht.

INDIVIDUELLER DRUCK FÜR TECHNOMET-GEHÄUSE

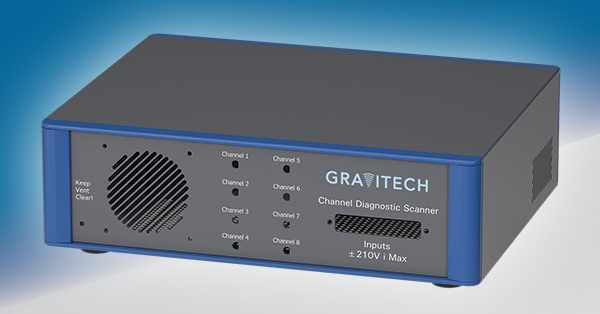

Bei weitem der Großteil des Drucks, den wir für TECHNOMET-Gehäuse durchführen, betrifft die Vorder- und Rückseite. Normalerweise handelt es sich um ein Logo und die erforderlichen Legenden rund um die Bedienelemente. Wir werden die Panels bereits bearbeitet haben, um die notwendigen Öffnungen für LEDs, Potentiometerspindeln und verschiedene Schnittstellen zu schaffen.

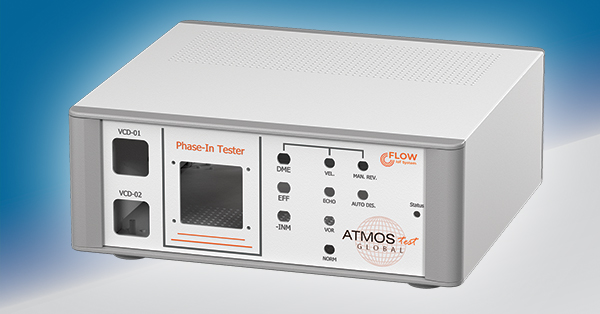

Durch den hauseigenen Digitaldruck können wir Grafiken in Fotoqualität im Vollfarb-CMYK erstellen. Die Einrichtungskosten sind sehr niedrig, so dass es sich für Bestellungen mit geringen Stückzahlen eignet – ideal für Instrumentengehäuse, die für Nischenanwendungen bestimmt sind. Unser Flachbettdrucker im A2-Format ermöglicht es uns, mehrere Panels oder Gehäuse in jedem Zyklus zu bedrucken. Dies beschleunigt die Produktion und senkt die Kosten für Sie.

SPEZIFIZIEREN SIE IHR TECHNOMET MIT INDIVIDUELLEN BEFESTIGUNGEN UND EINSÄTZEN

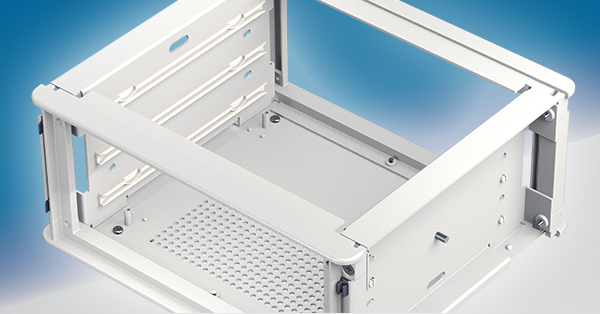

Jeder TECHNOMET wird standardmäßig mit zahlreichen Befestigungs- und Einlegeteilen geliefert. Im Sockel befinden sich vier M3-Leiterplattenmontagesäulen als Alternative zur Verwendung von einrastbaren Leiterplattenführungen (Zubehör). Darüber hinaus sind alle Gehäusewände mit M4-Säulen für Erdungsanschlüsse ausgestattet.

Es gibt auch eine große Auswahl an anderen Befestigungen und Einsätzen, die Sie als Sonderanfertigung angeben können. Dazu gehören bündige Befestigungsbolzen, Abstandshalter (durchgehend, blind, verdeckter Kopf, Leiterplatte), selbstklemmende Muttern, rechtwinklige Plattenmuttern und Kabelbinderhalterungen.

Sehen Sie sich das gesamte Sortiment an kundenspezifischen Befestigungen und Einsätzen an >>

Erfahren Sie mehr über TECHNOMET >>
